EV 220B 65-100: двопозиційний двоходовий фланцевий електромагнітний клапан


Данська компанія Danfoss випускає не тільки мініатюрні, компактні пристрої для систем керування. Серія EV 220B 65-100 призначена для великих підприємств, де обсяги робочого середовища (вода, стиснене повітря або нейтральна рідина) значні, а умови складні.


Короткий опис пристрою та механізм дії

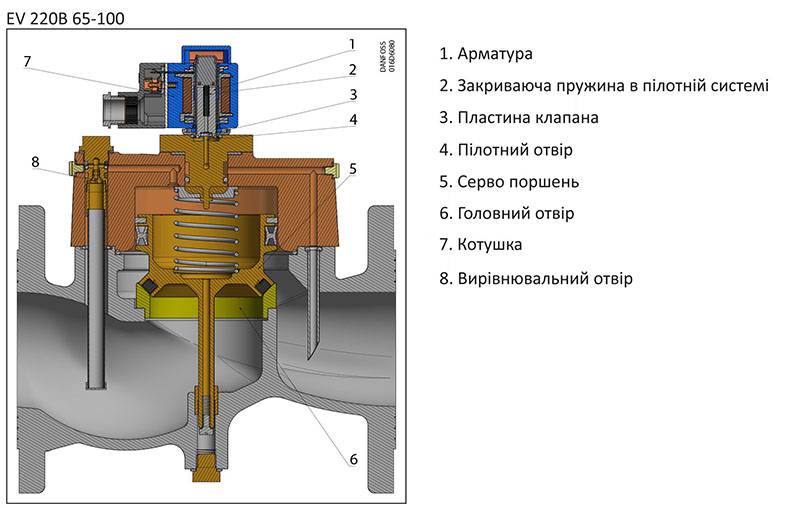

Двопозиційний двоходовий електромагнітний клапан із сервоприводом серії EV 220B 65-100 складається з:
  • якоря;
  • закриває пружини в керуючій системі;
  • тарілки клапана;
  • регулюючого отвору;
  • поршня сервоприводу;
  • головного отвору;
  • котушки;
  • вирівнюючого отвору.
Механізм укладений у міцний корпус із чавуну та має вбудований захист від гідравлічних ударів, електромагнітних перешкод. Фланцеве приєднання забезпечує надійність та безпеку з'єднання.

Коли струм надходить на соленоїд (положення «розімкнута»), якір та тарілка клапана рухаються вгору, відкриваючи регулюючий отвір. Так як його діаметр більше, ніж розмір жерла, що вирівнює, то тиск на поршні сервоприводу знижується. Він звільняє головне жерло. Поки на соленоїд надходить струм і в трубопроводі підтримується мінімальна різницю тиску, EV 220B залишається в положенні «відкрито».

У положенні «закрита» напруга на соленоїді (котушці) відсутня. При цьому пружина системи керування притискає пластину запірного пристосування до регулюючого отвору. Вплив на поршень сервоприводу зростає, і він перекриває головне жерло. Поки напруги немає, гідроклапан залишається закритим.

Таким чином, здійснюється регулювання вмісту у трубопроводі. У механізмі використовується мембрана, виготовлена ​​із феропласту. Її хімічні властивості гарантують надійну роботу продукту навіть за умов агресивних і забруднених середовищ.

Корпус соленоїда виконаний з латуні - матеріалу, який не піддається корозії. Сідло виготовлене з нержавіючої сталі, а ущільнення - з тефлону. Конструкція завдяки цьому має тривалий термін експлуатації.

Характеристики


Двоходовий клапан має такі технічні характеристики:
  • t довкілля ≤ 80°С;
  • витрати води від 25 до 400 м3/год;
  • допустима різниця тиску ≤ 10 бар;
  • в'язкість робочого середовища ≤50 сСт;
  • робоча температура -25...+90°C;
  • принцип роботи – із сервоприводом (поршень);
  • розмір отвору – 65 мм;
  • діаметр клапана – від 6 мм до 25 мм;
  • різьбове з'єднання клапана – G 2 1/2.
Соленоїд йде в комплекті. Вбудований фільтр пілотної системи забезпечує мінімальний час закриття/відкриття механізму.

Серія має кілька моделей, які відрізняються типом з'єднання, розміром отвору, величиною перепаду тиску та витратою води чи пари. Завдяки широкій модельній лінійці замовник може вибрати продукт, який максимально відповідає технологічній схемі.
Зображення - EV220B (65-100), Двопозиційний електромагнітний клапан
ev220b-seriya-65-100
ev220b-seriya-65-100-dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan
Доступні для замовлення модифікації - EV220B (65-100), Двопозиційний електромагнітний клапан
Код замовлення Тип Приєднання Ущільнення Ду, мм Допустимий
тиск, бар		 Kv, m3/h
016D3330 EV220B Фланець NBR 65 mm 10 bar 50 m3/h
016D3331 EV220B Фланець NBR 80 mm 10 bar 75 m3/h
016D6065 EV220B Фланець EPDM 65 mm 10 bar 50 m3/h
016D6080 EV220B Фланець EPDM 80 mm 10 bar 75 m3/h
016D6100 EV220B Фланець EPDM 100 mm 10 bar 130 m3/h
