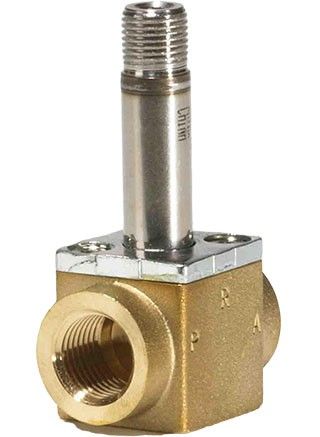

EV310A, Трипозиційний двоходовий електромагнітний клапан прямої дії

EV310A, Трипозиційний двоходовий електромагнітний клапан прямої дії
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Говдя Вадим: 068 957 20 05
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 60.00 - 85.00 EUR

Компактний двоходовий трипозиційний електромагнітний клапан прямої дії EV310A


Однією з переваг продукції датської компанії Danfoss є її компактні розміри. При цьому вони не відбиваються на ККД, якості та довговічності пристроїв. Яскравим прикладом мініатюрного надійного пристрою є клапан EV310A.


Короткий опис моделі


Продукт серії EV310A найчастіше застосовують у промислових керуючих системах. Випускається у 2 модифікаціях:
  • нормально-закритий;
  • нормально-відкритий.
Вага пристосування без котушки складає всього 85 г. Робоче середовище, для якого створено пристрій, це:
  • вода;
  • олії;
  • стиснене повітря;
  • інші нейтральні середовища, в'язкість яких не перевищує 20 ст.
Корпус виконаний з латуні, яка має антикорозійні властивості, не вступає в хімічні реакції з середовищами, стійкий до вапняного нальоту, довговічний.

Прилад відноситься до пристроїв прямої дії - соленоїд розташовується в центрі і плунжер безпосередньо відкриває/закриває отвори. Його перевага у простоті конструкції, компактних габаритах та порівняльній швидкодії. У лінійці є модифікації з фланцевим приєднанням та з ручним керуванням.

До клапана модельного ряду EV310A підходять соленоїди компанії Данфосс наступних типів:
  • АМ – із споживаною потужністю 7,5 Вт змінного та 9,5 Вт постійного струму;
  • АС – 7 Вт змінного та 10 Вт постійного струму;
  • АВ - 4,5 Вт (змінний) або 5 Вт (постійний);
  • АК - 3 Вт постійного струму.
Вони за допомогою штекера легко встановлюються на корпус пристрою та впливають на область використання та характер робочих середовищ. Електроприводи мають мінімальне енергоспоживання та монтуються без зупинки схеми. Пропускна здатність варіює у різних модифікацій і становить середньому Kv ≤0,08 м3/ч.

Також прилад може зберігати стабільність функції у значному діапазоні робочих середовищ від -10°С до +100°С. Важливим є і навколишній мікроклімат. Температурний максимум продуктів лінійки становить +50°С.

Компактний клапан витримує різницю тиску до 20 бар. Перепад тиску залежить від характеристик середовищ і варіює у таких межах:
  • вода – від 0 до 10-18;
  • олія – від 0 до 4-9;
  • повітря – від 0 до 8-20.
Ущільнення виконані з фтористого каучуку, що дозволяє уникнути протікання.

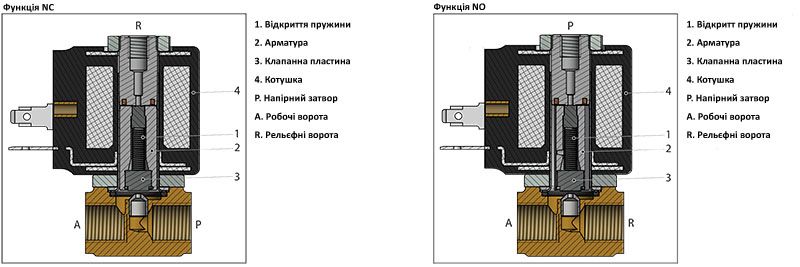

Принцип дії


Управління рухом запірного штока або поршня з мембраною, що відкриває/замикає впускний/випускний отвір, здійснюється за рахунок магнітного поля котушки (соленоїда). У момент відсутності напруги клапанні тарілки притискаються до отворів силою стиснутої пружини.

При цьому між запобіжною та робочою засувками відкривається з'єднання, а тарілки робочого та напірного шлюзу закриті доти, доки не відновиться подача напруги на обмотку соленоїда. Тобто принцип роботи відповідає більшості клапанів електромагнітного типу.

У яких сферах застосовується?


Модель EV310A використовується в різних галузях промисловості, зокрема:
  • хімічної;
  • нафтопереробної;
  • машинобудівної;
  • водопроводи.
Також регулюючий клапан контролює та керує потоком рідини, пари в каналізаційній, опалювальній та водопровідній системах. В опалювальних системах модель монтується із рідкопаливними пальниками. В аграрному секторі компактний EV310A може використовуватися в поливальних, конструкціях, що дозують і змішують.
Зображення - EV310A, Трипозиційний двоходовий електромагнітний клапан прямої дії
klapann-pryamogo-dejstviya
Доступні для замовлення модифікації - EV310A, Трипозиційний двоходовий електромагнітний клапан прямої дії
Код замовлення Тип Приєднання Ущільнення Ду, мм Допустимий
тиск, бар		 Kv, m3/h
032H8085 EV310A G 1/8 FKM 1.2 mm 20 bar 0.04 m3/h
032H8087 EV310A G 1/8 FKM 1.5 mm 12 bar 0.07 m3/h
032H8089 EV310A G 1/8 FKM 9 mm 8 bar 0.08 m3/h
032H8095 EV310A G 1/4 FKM 1.2 mm 20 bar 0.04 m3/h
032H8097 EV310A G 1/4 FKM 9 mm 12 bar 0.07 m3/h
032H8099 EV310A G 1/4 FKM 2 mm 8 bar 0.08 m3/h
032H8111 EV310A G 1/4 FKM 9 mm 10 bar 0.13 m3/h
032H8120 EV310A G 1/8 FKM 9 mm 9 bar 0.04 m3/h
032H8125 EV310A G 1/8 FKM 1.2 mm 13 bar 0.04 m3/h
032H8127 EV310A G 1/8 FKM 1.5 mm 7 bar 0.07 m3/h
032H8143 EV310A G 1/8 FKM 1.5 mm 12 bar 0.07 m3/h
032H8153 EV310A G 1/4 FKM 9 mm 12 bar 0.07 m3/h
032H834932 EV310A G 1/8 FKM 9 mm 13 bar 0.04 m3/h
032H878502 EV310A 1 – FKM 9 mm 28 bar 0.03 m3/h
