EV310A, Трехпозиционный электромагнитный клапан прямого действия

EV310A, Трехпозиционный электромагнитный клапан прямого действия
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Говдя Вадим: 068 957 20 05
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 60.00 - 85.00 EUR

Компактный двухходовой трехпозиционный электромагнитный клапан прямого действия EV310A


Одним из достоинств продукции датской компании Danfoss являются ее компактные размеры. При этом они не отражаются на КПД, качестве и долговечности устройств. Ярким примером миниатюрного надежного приспособления является клапан EV310A.


Краткое описание модели


Продукт серии EV310A чаще всего применяют в промышленных управляющих системах. Выпускается в 2 модификациях:
  • нормально-закрытый;
  • нормально-открытый.
Вес приспособления без катушки составляет всего 85 г. Рабочая среда, для которой создано устройство, – это:
  • вода;
  • масла;
  • сжатый воздух;
  • другие нейтральные среды, вязкость которых не превышает 20 сСт.
Корпус выполнен из латуни, которая обладает антикоррозионными свойствами, не вступает в химические реакции со средами, устойчив к известковому налету, долговечен.

Прибор относится к устройствам прямого действия – соленоид располагается в центре, и плунжер напрямую открывает/закрывает отверстия. Его преимущество в простоте конструкции, компактных габаритах и сравнительном быстродействии. В линейке есть модификации с фланцевым присоединением и с ручным управлением.

К клапану модельного ряда EV310A подходят соленоиды компании Данфосс следующих типов:
  • АМ – с потребляемой мощностью 7,5 Вт переменного и 9,5 Вт постоянного тока;
  • АС – 7 Вт переменного и 10 Вт постоянного тока;
  • АВ – 4,5 Вт (переменный) или 5 Вт (постоянный);
  • АК – 3 Вт постоянного тока.
Они с помощью штекера легко устанавливаются на корпус устройства и влияют на область использования и характер рабочих сред. Электроприводы имеют минимальное энергопотребление и монтируются без остановки схемы. Пропускная способность варьирует у разных модификаций и составляет в среднем Kv ≤0,08 м3/ч.

Также прибор может сохранять стабильность функции в значительном диапазоне рабочих сред – от -10°С до +100°С. Важен и окружающий микроклимат. Температурный максимум для продуктов линейки составляет +50°С.

Компактный клапан выдерживает разницу давления до 20 бар. Перепад давления зависит от характеристик сред и варьирует в следующих пределах:
  • вода – от 0 до 10-18;
  • масло – от 0 до 4-9;
  • воздух – от 0 до 8-20.
Уплотнения выполнены из фтористого каучука, что позволяет избежать протечек.

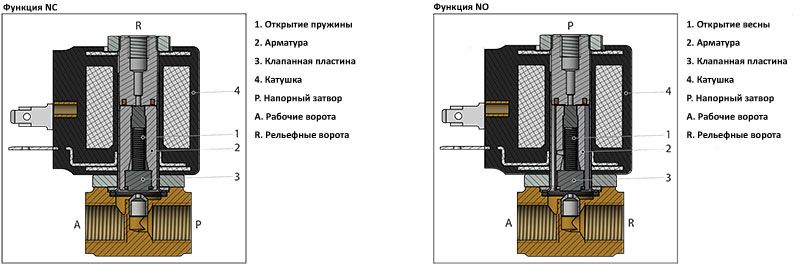

Принцип действия

Управление движением запорного штока или поршня с мембраной, открывающего/запирающего впускное/выпускное отверстие, осуществляется за счет магнитного поля катушки (соленоида). В момент отсутствия напряжения клапанные тарелки прижимаются к отверстиям силой сжатой пружины.

При этом между предохранительной и рабочей задвижками открывается соединение, а тарелки рабочего и напорного шлюза закрыты до тех пор, пока не возобновится подача напряжения на обмотку соленоида. То есть принцип работы соответствует большинству клапанов электромагнитного типа.

В каких областях применяется?


Модель EV310A используется в различных отраслях промышленности, в частности, в:
  • химической;
  • нефтеперерабатывающей;
  • машиностроительной;
  • водопроводах.
Также регулирующий клапан контролирует и управляет потоком жидкости, пара в канализационной, отопительной и водопроводной системах. В отопительных системах модель монтируется с жидкотопливными горелками. В аграрном секторе компактный EV310A может использоваться в поливальных, дозирующих и смешивающих конструкциях.

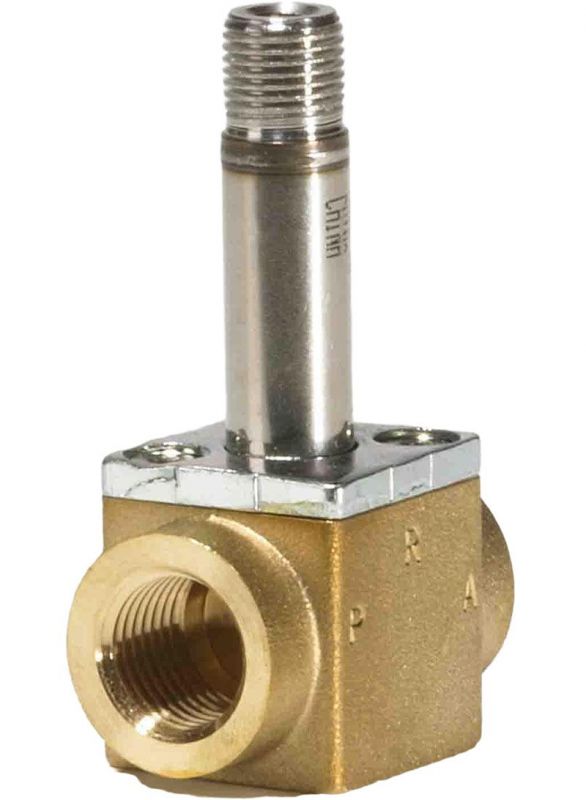

Изображения - EV310A, Трехпозиционный электромагнитный клапан прямого действия
klapann-pryamogo-dejstviya
Доступные для заказа модификации - EV310A, Трехпозиционный электромагнитный клапан прямого действия
Код заказа Тип Присоединение Уплотнение Ду, мм Допустимое давление, бар Kv, m3h
032H8085 EV310A G 1/8 FKM 1.2 mm 20 bar 0.04 m3/h
032H8087 EV310A G 1/8 FKM 1.5 mm 12 bar 0.07 m3/h
032H8089 EV310A G 1/8 FKM 9 mm 8 bar 0.08 m3/h
032H8095 EV310A G 1/4 FKM 1.2 mm 20 bar 0.04 m3/h
032H8097 EV310A G 1/4 FKM 9 mm 12 bar 0.07 m3/h
032H8099 EV310A G 1/4 FKM 2 mm 8 bar 0.08 m3/h
032H8111 EV310A G 1/4 FKM 9 mm 10 bar 0.13 m3/h
032H8120 EV310A G 1/8 FKM 9 mm 9 bar 0.04 m3/h
032H8125 EV310A G 1/8 FKM 1.2 mm 13 bar 0.04 m3/h
032H8127 EV310A G 1/8 FKM 1.5 mm 7 bar 0.07 m3/h
032H8143 EV310A G 1/8 FKM 1.5 mm 12 bar 0.07 m3/h
032H8153 EV310A G 1/4 FKM 9 mm 12 bar 0.07 m3/h
032H834932 EV310A G 1/8 FKM 9 mm 13 bar 0.04 m3/h
032H878502 EV310A 1 – FKM 9 mm 28 bar 0.03 m3/h
