EV220А: электромагнитный клапан непрямого действия от компании Danfoss


Серия устройств EV220 от компании Danfoss (Дания) включает не только механизмы для автоматизации и управления на мощных предприятиях, но и продукцию, которую можно использовать в условиях ограниченного пространства. Двухпозиционный двухходовой электромагнитный клапан с сервоприводом EV220А – яркий пример такого устройства. Широкий модельный ряд позволяет подобрать механизм в соответствии с видом рабочей среды: EPDM – для воды, FKM – для масла, воздуха и для воды при tmax 60°C, NBR – для масла и воздуха.


Преимущества и особенности


Двухходовые клапаны EV220А решают задачу регулирования расхода рабочей среды и поддержания постоянного перепада давления в устройстве и трубопроводе. Особенностями данного продукта являются:
  • надежность – благодаря высокой степени защиты механизма (IP65), наличию коррозиеустойчивых уплотнений и латунному корпусу;
  • компактность – вес всего 425 г;
  • экономичность – низкое потребление электроэнергии;
  • дополнительным встроенным функциям – защита от гидроудара, подавление электромагнитных помех;
  • широкому диапазону перепадов давления – 0,2 -16 бар;
  • бесперебойной работе при разных температурах содержимого – от -30 до + 100°C;
  • доступной стоимости продукта;
  • возможности простой интеграции;
  • низкой стоимости обслуживания.
Двухходовой клапан имеет основное отличие от других запорных механизмов, например, вентилей – он пропускает поток только в одном направлении. Важным преимуществом также является то, что механизм оборудован встроенным электроприводом.


Способ действия

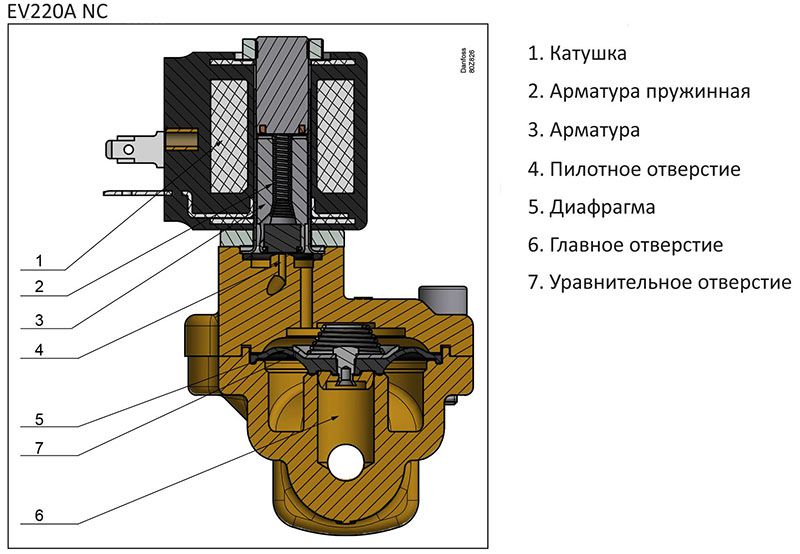

Принцип работы НЗ (нормально закрытого) и НО (нормально открытого) клапана различаются. Так, например, для НЗ устройства характерен следующий алгоритм:
  1. Катушка не под напряжением – пружина якоря поднимает его и перекрывает регулирующее отверстие. На мембрану воздействует давление (Р) среды, поступающей через выравнивающее жерло. Как только показатели Р на входе и мембране сравниваются, пластина перекрывает главный поток.
  2. При подаче электроэнергии – регулирующее жерло открывается, а так как его размер больше, чем выравнивающего, то Р на пластину падает и она поднимается, открывая проход в магистраль.

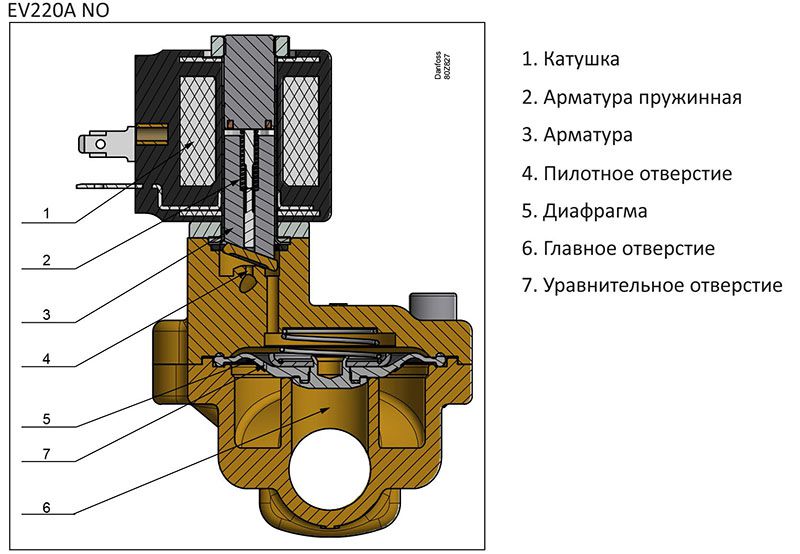

Для модели НО справедлив обратный механизм функционирования.

Характеристики прибора


Устройство имеет разные технические характеристики, что увеличивает возможности выбора наиболее корректной модификации:
  • время открытия – 40-5000 мс;
  • время закрытия – 250-10000 мс;
  • пропускная способность – 1-32 м3/ч;
  • Рmax ≤ 50 бар;
  • t рабочей среды – от -30°С до +100°С;
  • t окружающая ≤ +50°С;
  • диапазон Р – от 0,2 до 16 бар;
  • вязкость – <50 сСт;
  • Ø проходного сечения – от 6 до 50 мм;
  • тип присоединения: для НО ¼ – 1 для НЗ ¼ – 2.
Применение EV220А улучшает динамические показатели системы и позволяет в полной мере реализовать все предъявляемые к схеме требования.

Изображения - EV220A, Двухпозиционный электромагнитный клапан с сервоприводом
ev220a-seriya-kompaktnyh-klapanov-zaschita-ot-gidravlicheskih-udarov

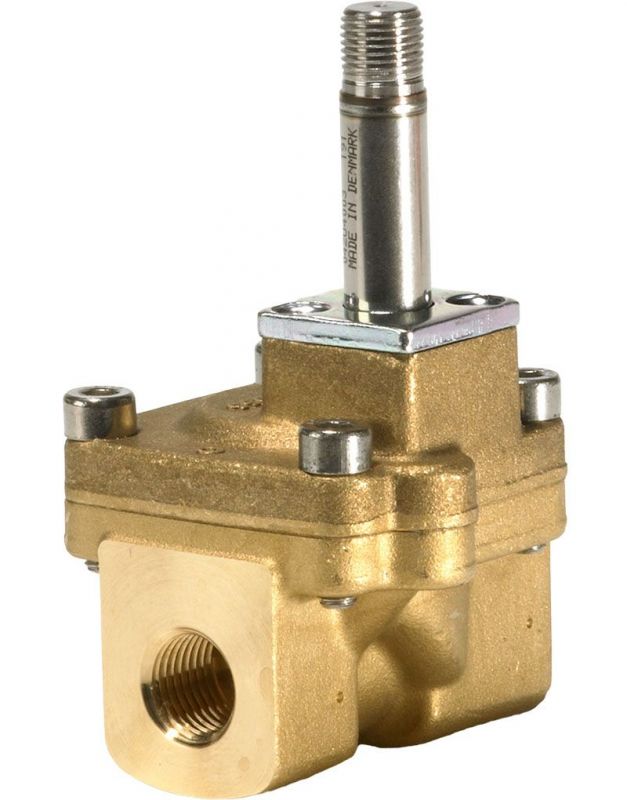

ev220a

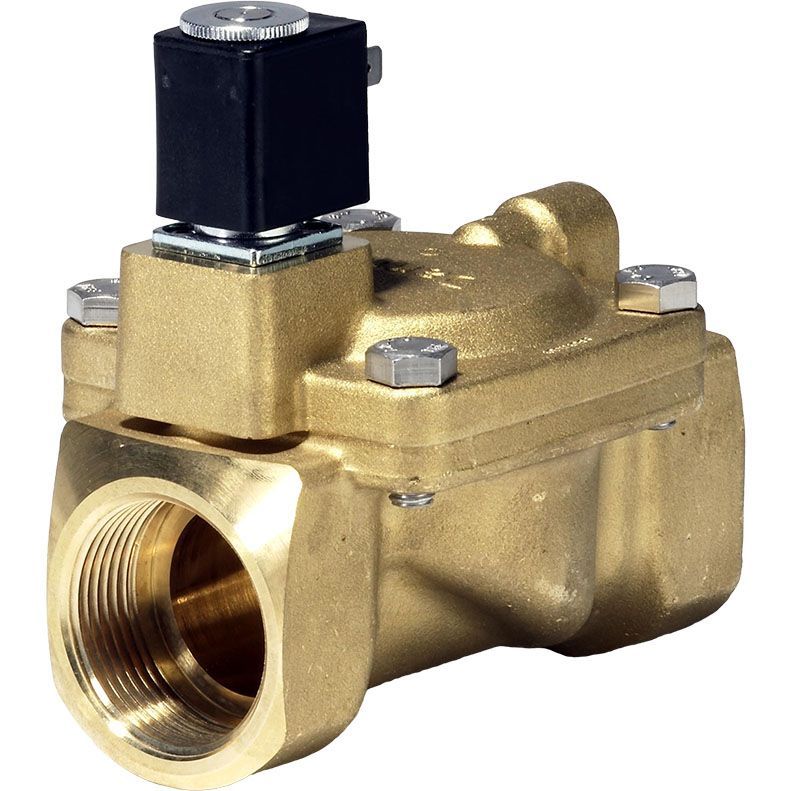

ev220a-dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan

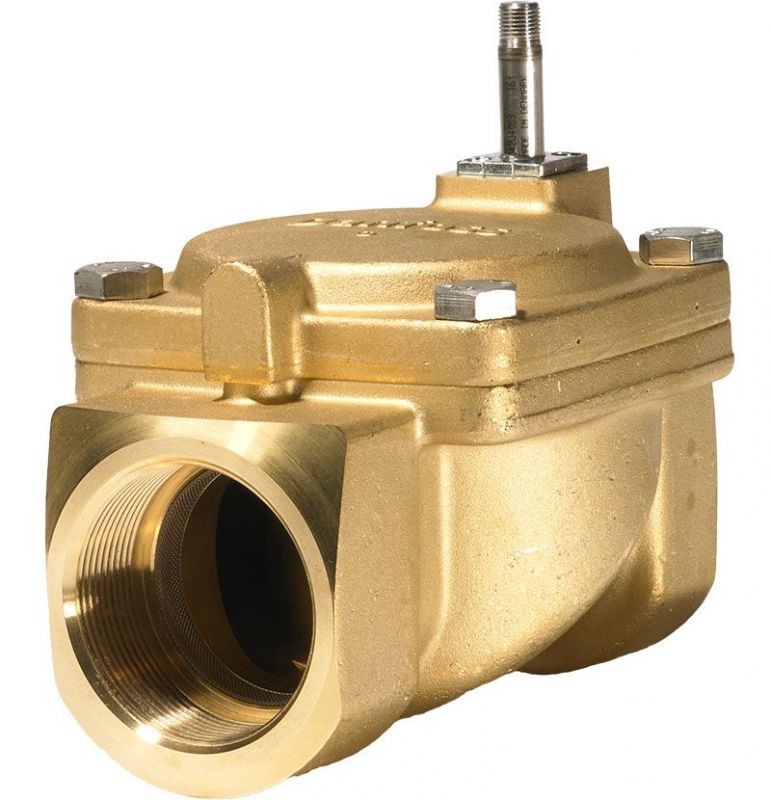

ev220a-dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan-10-16-bar

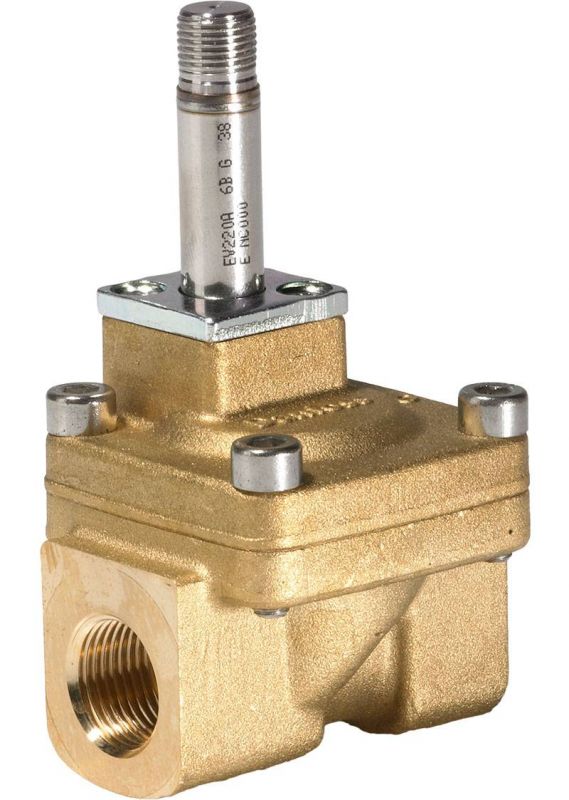

ev220a-dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan-uplotnenie-epdm
ev220a-seriya-kompaktnyh-dvuhpozitsionnyh-dvuhhodovyh-elektromagnitnyh-klapanov

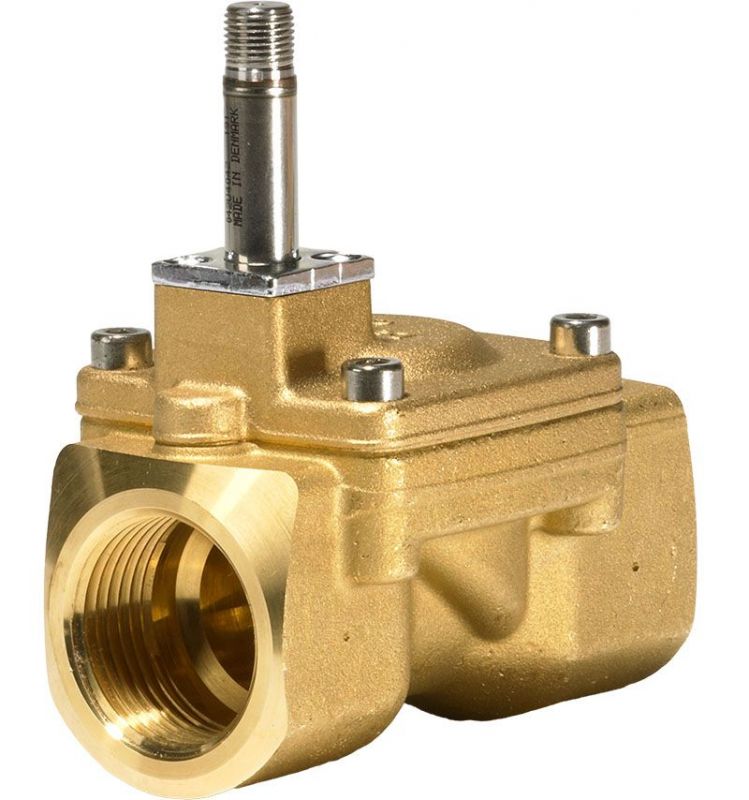

ev220a-seriya-kompaktnyh-klapanov-zaschita-ot-klass-zaschity-do-ip65

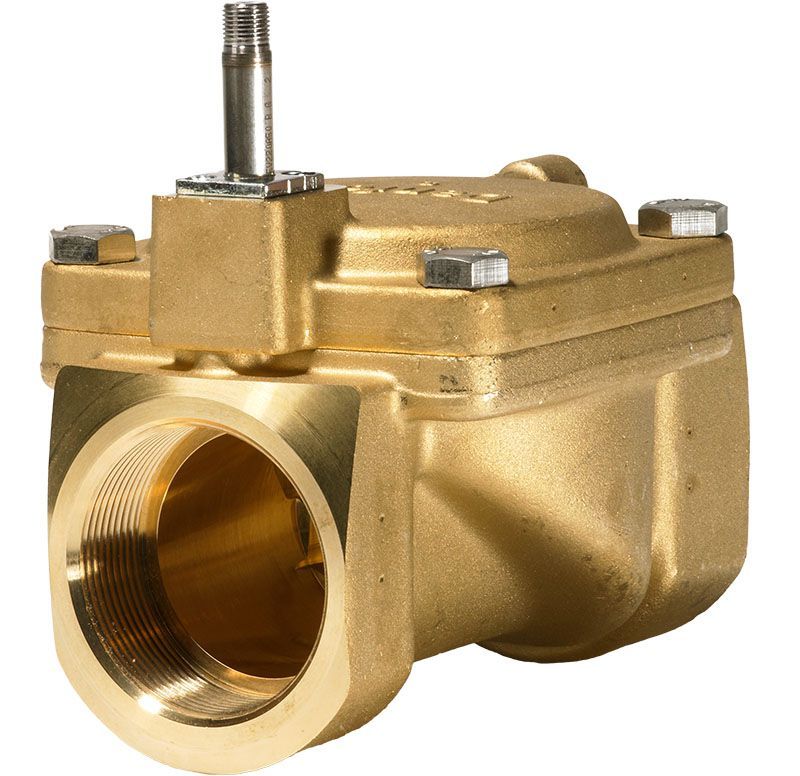

seriya-kompaktnyh-klapanov-temperatura-okruzhayuschej-sredy-do-50-gradusov
Доступные для заказа модификации - EV220A, Двухпозиционный электромагнитный клапан с сервоприводом
Код заказа Тип Присоединение Уплотнение Ду, мм Допустимое давление, бар Kv, m3h
042U4001 EV220A G 1/4 EPDM 6 mm 16 bar 1 m3/h
042U4002 EV220A G 3/8 EPDM 6 mm 16 bar 1 m3/h
042U4003 EV220A G 1/4 NBR 6 mm 16 bar 1 m3/h
042U4004 EV220A G 3/8 NBR 6 mm 16 bar 1 m3/h
042U4005 EV220A G 1/4 FKM 6 mm 10 bar 1 m3/h
042U4011 EV220A G 3/8 EPDM 10 mm 16 bar 1.6 m3/h
042U4012 EV220A G 1/2 EPDM 10 mm 16 bar 1.6 m3/h
042U4013 EV220A G 3/8 NBR 10 mm 16 bar 1.6 m3/h
042U4014 EV220A G 1/2 NBR 10 mm 16 bar 1.6 m3/h
042U4015 EV220A G 3/8 FKM 10 mm 10 bar 1.6 m3/h
042U4016 EV220A G 1/2 FKM 10 mm 10 bar 1.6 m3/h
042U4021 EV220A G 1/2 EPDM 12 mm 16 bar 2.5 m3/h
042U4022 EV220A G 1/2 EPDM 14 mm 16 bar 4 m3/h
042U4023 EV220A G 1/2 NBR 12 mm 24 bar 2.5 m3/h
042U4024 EV220A G 1/2 NBR 14 mm 16 bar 4 m3/h
042U4025 EV220A G 1/2 FKM 12 mm 10 bar 2.5 m3/h
042U4026 EV220A G 1/2 FKM 14 mm 10 bar 4 m3/h
042U4031 EV220A G 3/4 EPDM 18 mm 16 bar 7 m3/h
042U4032 EV220A G 3/4 NBR 18 mm 16 bar 7 m3/h
042U4041 EV220A G 1 EPDM 22 mm 16 bar 7 m3/h
042U4042 EV220A G 1 NBR 22 mm 16 bar 7 m3/h
042U4053 EV220A G 1/4 NBR 6 mm 16 bar 1 m3/h
042U4064 EV220A G 1/2 NBR 10 mm 24 bar 1.6 m3/h
042U4073 EV220A G 1/2 NBR 12 mm 24 bar 2.5 m3/h
042U4074 EV220A G 1/2 NBR 14 mm 16 bar 4 m3/h
042U4082 EV220A G 3/4 NBR 18 mm 16 bar 7 m3/h
042U4084 EV220A G 1 - 1/4 NBR 32 mm 16 bar 15 m3/h
042U4085 EV220A G 1 - 1/4 EPDM 32 mm 16 bar 15 m3/h
042U4086 EV220A G 1/2 NBR 40 mm 16 bar 18 m3/h
042U4087 EV220A G 1/2 EPDM 40 mm 16 bar 18 m3/h
042U4088 EV220A G 2 NBR 50 mm 16 bar 32 m3/h
042U4089 EV220A G 2 EPDM 50 mm 16 bar 32 m3/h
042U4092 EV220A G 1 NBR 22 mm 16 bar 7 m3/h
042U4095 EV220A G 1 - 1/4 FKM 32 mm 10 bar 15 m3/h
