EV220А: електромагнітний клапан від компанії Danfoss


Серія пристроїв EV220 від компанії Danfoss (Данія) включає не тільки механізми для автоматизації та керування на потужних підприємствах, а й продукцію, яку можна використовувати в умовах обмеженого простору. Двохпозиційний двоходовий електромагнітний клапан із сервоприводом EV220А – яскравий приклад такого пристрою. Широкий модельний ряд дозволяє підібрати механізм відповідно до виду робочого середовища: EPDM – для води, FKM – для олії, повітря та води при tmax 60°C, NBR – для олії та повітря.


Переваги та особливості


Двоходові клапани EV220А вирішують завдання регулювання витрати робочого середовища та підтримки постійного перепаду тиску у пристрої та трубопроводі. Особливостями даного продукту є:
  • надійність – завдяки високому ступеню захисту механізму (IP65), наявності корозії стійких ущільнень та латунному корпусу;
  • компактність - вага всього 425 г;
  • економічність - низьке споживання електроенергії;
  • додатковим вбудованим функціям – захист від гідроудару, придушення електромагнітних перешкод;
  • широкому діапазону перепадів тиску – 0,2 -16 бар;
  • безперебійної роботи за різних температур вмісту – від -30 до + 100°C;
  • доступної вартості товару;
  • можливості простої інтеграції;
  • низька вартість обслуговування.
Двоходовий клапан має основну відмінність від інших запірних механізмів, наприклад, вентилів – він пропускає потік лише в одному напрямку. Важливою перевагою є те, що механізм обладнаний вбудованим електроприводом.


Спосіб дії

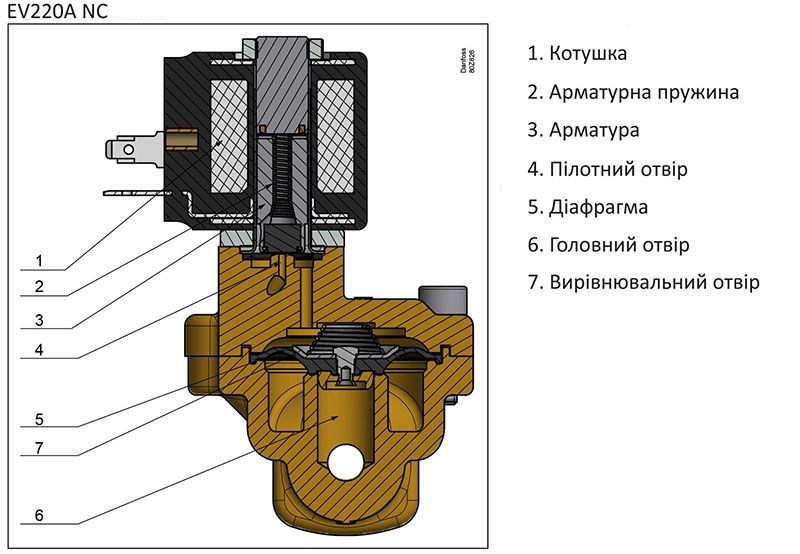

Принцип роботи НЗ (нормально закритого) та ПЗ (нормально відкритого) клапана різняться. Так, наприклад, для НЗ пристрою характерний наступний алгоритм:
  1. Котушка не під напругою - пружина якоря піднімає його і перекриває отвір, що регулює. На мембрану впливає тиск (Р) середовища, що надходить через вирівнювальне жерло. Як тільки показники Р на вході та мембрані порівнюються, пластина перекриває головний потік.
  2. При подачі електроенергії – регулювальне жерло відкривається, бо його розмір більше, ніж вирівнюючого, то Р на пластину падає і вона піднімається, відкриваючи прохід у магістраль.

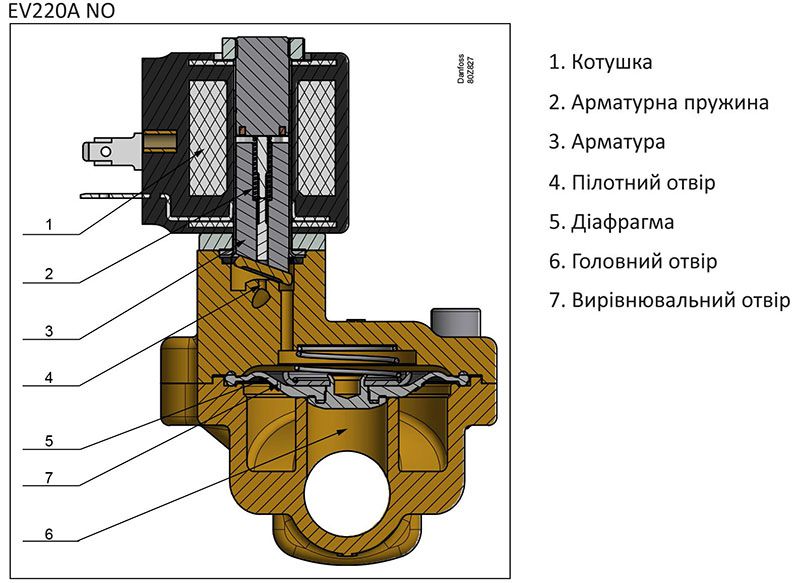

Для моделі ПЗ справедливий зворотний механізм функціонування.


Характеристики приладу


Пристрій має різні технічні характеристики, що збільшує можливості вибору найбільш коректної модифікації:
  • час відкриття – 40-5000 мс;
  • час закриття - 250-10000 мс;
  • пропускна спроможність – 1-32 м3/год;
  • Рmax ≤ 50 бар;
  • t робочого середовища - від -30 ° С до +100 ° С;
  • t оточуюча ≤ +50°С;
  • діапазон Р – від 0,2 до 16 бар;
  • в'язкість - <50 сСт;
  • Ø прохідного перерізу – від 6 до 50 мм;
  • тип приєднання: для АЛЕ ¼ – 1 для НЗ ¼ – 2.
Застосування EV220А покращує динамічні показники системи і дозволяє повною мірою реалізувати всі вимоги, що пред'являються до схеми.
Зображення - EV220A, Двохпозиційний двоходовий електромагнітний клапан з сервоприводом
ev220a-seriya-kompaktnyh-klapanov-zaschita-ot-gidravlicheskih-udarov
ev220a
ev220a-dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan
ev220a-dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan-10-16-bar
ev220a-dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan-uplotnenie-epdm
ev220a-seriya-kompaktnyh-dvuhpozitsionnyh-dvuhhodovyh-elektromagnitnyh-klapanov
ev220a-seriya-kompaktnyh-klapanov-zaschita-ot-klass-zaschity-do-ip65
seriya-kompaktnyh-klapanov-temperatura-okruzhayuschej-sredy-do-50-gradusov
Доступні для замовлення модифікації - EV220A, Двохпозиційний двоходовий електромагнітний клапан з сервоприводом
Код замовлення Тип Приєднання Ущільнення Ду, мм Допустимий
тиск, бар
Kv, m3/h
042U4001 EV220A G 1/4 EPDM 6 mm 16 bar 1 m3/h
042U4002 EV220A G 3/8 EPDM 6 mm 16 bar 1 m3/h
042U4003 EV220A G 1/4 NBR 6 mm 16 bar 1 m3/h
042U4004 EV220A G 3/8 NBR 6 mm 16 bar 1 m3/h
042U4005 EV220A G 1/4 FKM 6 mm 10 bar 1 m3/h
042U4011 EV220A G 3/8 EPDM 10 mm 16 bar 1.6 m3/h
042U4012 EV220A G 1/2 EPDM 10 mm 16 bar 1.6 m3/h
042U4013 EV220A G 3/8 NBR 10 mm 16 bar 1.6 m3/h
042U4014 EV220A G 1/2 NBR 10 mm 16 bar 1.6 m3/h
042U4015 EV220A G 3/8 FKM 10 mm 10 bar 1.6 m3/h
042U4016 EV220A G 1/2 FKM 10 mm 10 bar 1.6 m3/h
042U4021 EV220A G 1/2 EPDM 12 mm 16 bar 2.5 m3/h
042U4022 EV220A G 1/2 EPDM 14 mm 16 bar 4 m3/h
042U4023 EV220A G 1/2 NBR 12 mm 24 bar 2.5 m3/h
042U4024 EV220A G 1/2 NBR 14 mm 16 bar 4 m3/h
042U4025 EV220A G 1/2 FKM 12 mm 10 bar 2.5 m3/h
042U4026 EV220A G 1/2 FKM 14 mm 10 bar 4 m3/h
042U4031 EV220A G 3/4 EPDM 18 mm 16 bar 7 m3/h
042U4032 EV220A G 3/4 NBR 18 mm 16 bar 7 m3/h
042U4041 EV220A G 1 EPDM 22 mm 16 bar 7 m3/h
042U4042 EV220A G 1 NBR 22 mm 16 bar 7 m3/h
042U4053 EV220A G 1/4 NBR 6 mm 16 bar 1 m3/h
042U4064 EV220A G 1/2 NBR 10 mm 24 bar 1.6 m3/h
042U4073 EV220A G 1/2 NBR 12 mm 24 bar 2.5 m3/h
042U4074 EV220A G 1/2 NBR 14 mm 16 bar 4 m3/h
042U4082 EV220A G 3/4 NBR 18 mm 16 bar 7 m3/h
042U4084 EV220A G 1 - 1/4 NBR 32 mm 16 bar 15 m3/h
042U4085 EV220A G 1 - 1/4 EPDM 32 mm 16 bar 15 m3/h
042U4086 EV220A G 1/2 NBR 40 mm 16 bar 18 m3/h
042U4087 EV220A G 1/2 EPDM 40 mm 16 bar 18 m3/h
042U4088 EV220A G 2 NBR 50 mm 16 bar 32 m3/h
042U4089 EV220A G 2 EPDM 50 mm 16 bar 32 m3/h
042U4092 EV220A G 1 NBR 22 mm 16 bar 7 m3/h
042U4095 EV220A G 1 - 1/4 FKM 32 mm 10 bar 15 m3/h
