EV220T, Полімерний соленоідний клапан для води

Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:

Говдя Вадим: 068 957 20 05

Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.

Отримати консультацію

Ціна: 50.00 - 200.00 EUR

Опис Документація Зображення Модифікації

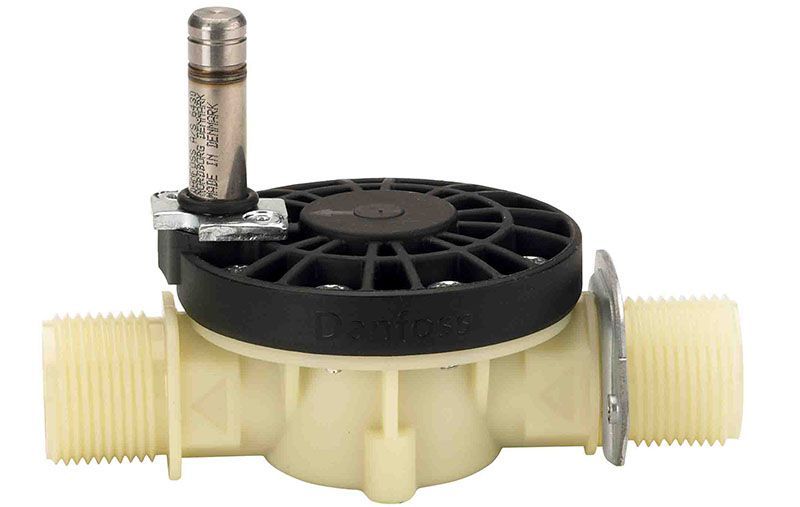

Полімерні електромагнітні клапани для впуску води Тип EV220T, 12 Вольт

Серія водяний клапанів середнього розміру для управління водяній рідиною в мийних і обробних машинах/приладах:

Впускні/запірні клапани для застосування;
Пральня;
Посудомийна машина;
Автомийка;
Промислова обробка;
Зрошення.

Особливості та варіанти виконання

Накладний змійовик;
Діапазон витрати води в Kv: 4 і 6 м³/год;
Диференціальне тиск: 0,3 - 10 бар;
Температура середовища: від 0 до 85 °C;
Температура навколишнього середовища: До 80 °C;
Корпус котушки: IP65;
DN 14 і 18;
Демпфірування гідроударів;
Вбудований фільтр;
EV220T 14-18, NC, полімер.

Принцип дії

Напруга на котушці відключена

При відключенні напруги пружина якоря притискає якір вниз до напрямного отвору. Тиск на мембрані наростає через зрівняльний отвір. Діафрагма закриває головний отвір, як тиск на мембрані зрівняється з тиском на вході. Клапан залишається закритим доти, доки відключена напруга.

Напруга котушки підключена (розімкнута)

Коли напруга подається на котушку, пілотний отвір відкривається. Оскільки пілотний отвір більший, ніж зрівняльний отвір, тиск на діафрагму падає, і діафрагма піднімається над основним отвором. Клапан залишається відкритим доти, доки є необхідний мінімальний диференціальний тиск і напруга подається на котушку.

Документація для - EV220T, Полімерний соленоідний клапан для води

Зображення - EV220T, Полімерний соленоідний клапан для води

polimernye-elektromagnitnye-klapany-dlya-vpuska-vody

Доступні для замовлення модифікації - EV220T, Полімерний соленоідний клапан для води

Код замовлення	Тип	Приєднання	Ущільнення	Ду, мм	Допустимий тиск, бар	Kv, m3/h
042U8105	EV220T	G 3/4	EPDM	DN 14	10 bar	4 m3/h
042U8115	EV220T	–	EPDM	14 mm	10 bar	4 m3/h
042U8125	EV220T	G 3/4	EPDM	DN 14	10 bar	4 m3/h
042U8135	EV220T	3/4 – 14 NPSM	EPDM	DN 14	10 bar	4 m3/h
042U8145	EV220T	3/4 - 11.5 NH	EPDM	DN 14	10 bar	6 m3/h
042U8155	EV220T	G 3/4	EPDM	DN 18	10 bar	6 m3/h
042U8165	EV220T	NESH 3/4 in	EPDM	18 mm	10 bar	6 m3/h
042U8175	EV220T	G 3/4	EPDM	DN 18	10 bar	6 m3/h
042U8185	EV220T	3/4 – 14 NPSM	EPDM	DN 18	10 bar	6 m3/h
042U8195	EV220T	3/4 - 11.5 NH	EPDM	DN 18	10 bar	6 m3/h
