EV220T, Полимерный соленоидный клапан для воды

EV220T, Полимерный соленоидный клапан для воды
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Говдя Вадим: 068 957 20 05
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 50.00 - 200.00 EUR

Полимерные электромагнитные клапаны для впуска воды Тип EV220T, 12 Вольт


Серия водяных клапанов среднего размера для управления водяной жидкостью в моечных и обрабатывающих машинах/приборах:
  • Впускные/запорные клапаны для применения;
  • Прачечная;
  • Посудомоечная машина;
  • Автомойка;
  • Промышленная обработка;
  • Орошение.

Особенности и варианты исполнения

  • Накладной змеевик;
  • Диапазон расхода воды в Kv: 4 и 6 м³/ч;
  • Дифференциальное давление: 0,3 - 10 бар;
  • Температура среды: от 0 до 85 °C;
  • Температура окружающей среды: До 80 °C;
  • Корпус катушки: IP65;
  • DN 14 и 18;
  • Демпфирование гидроударов;
  • Встроенный фильтр;
  • EV220T 14-18, NC, полимер.

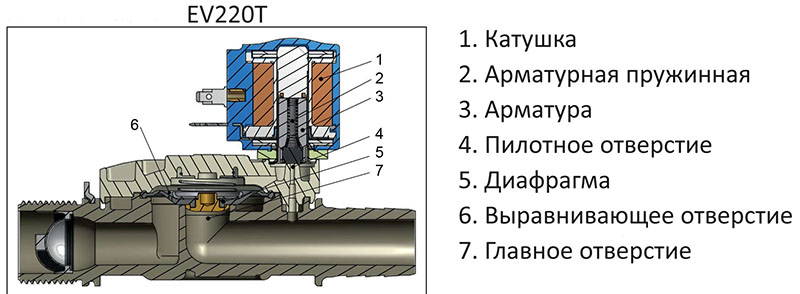

Принцип действия


Напряжение на катушке отключено

При отключении напряжения пружина якоря прижимает якорь вниз к направляющему отверстию. Давление на мембране нарастает через уравнительное отверстие. Диафрагма закрывает главное отверстие, как давление на мембране сравнится с давлением на входе. Клапан остается закрытым, пока отключено напряжение.

Напряжение катушки подключено (открыто)

Когда напряжение подается на катушку, открывается пилотное отверстие. Поскольку пилотное отверстие больше, чем уравнительное отверстие, давление на диафрагму падает, и диафрагма поднимается над основным отверстием. Клапан остается открытым до тех пор, пока необходимо минимальное дифференциальное давление и напряжение подается на катушку.
Изображения - EV220T, Полимерный соленоидный клапан для воды
ev220t-polimernyj-solenoidnyj-klapan
klapan-dlya-vody

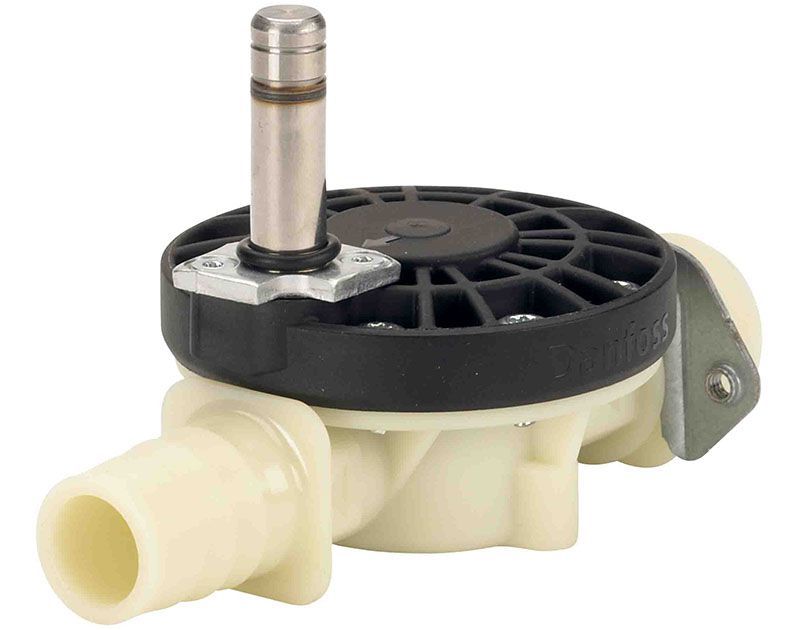

polimernye-elektromagnitnye-klapany-dlya-vpuska-vody
Доступные для заказа модификации - EV220T, Полимерный соленоидный клапан для воды
Код заказа Тип Присоединение Уплотнение Ду, мм Допустимое давление, бар Kv, m3h
042U8105 EV220T G 3/4 EPDM DN 14 10 bar 4 m3/h
042U8115 EV220T – EPDM 14 mm 10 bar 4 m3/h
042U8125 EV220T G 3/4 EPDM DN 14 10 bar 4 m3/h
042U8135 EV220T 3/4 – 14 NPSM EPDM DN 14 10 bar 4 m3/h
042U8145 EV220T 3/4 - 11.5 NH EPDM DN 14 10 bar 6 m3/h
042U8155 EV220T G 3/4 EPDM DN 18 10 bar 6 m3/h
042U8165 EV220T NESH 3/4 in EPDM 18 mm 10 bar 6 m3/h
042U8175 EV220T G 3/4 EPDM DN 18 10 bar 6 m3/h
042U8185 EV220T 3/4 – 14 NPSM EPDM DN 18 10 bar 6 m3/h
042U8195 EV220T 3/4 - 11.5 NH EPDM DN 18 10 bar 6 m3/h
