EV220B (15-50), Двухпозиционный электромагнитный клапан с сервоприводом.

EV220B (15-50), Двухпозиционный электромагнитный клапан с сервоприводом.
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Говдя Вадим: 068 957 20 05
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 140.00 - 1700.00 EUR

Клапан двухходовой с электроприводом EV220B и с сервоприводом (серия 15-50)


EV220B 15 - EV220B 50 - это серия универсальных двухпозиционных двухходовых мембрнных электромагнитных клапанов с сервоприводом. Корпус клапана может быть изготовлен из обычной латуни, DZR латуни, стойкой к селективной коррозии (DZR), или из нержавеющей стали, что обеспечивает возможность использования в самых различных областях применения. Встроенный фильтр пилотной управляющей системы, регулируемое время закрытия и класс защиты до IP67 обеспечивают оптимальные эксплуатационные характеристики даже в критических условиях работы.


Особенности и модификации

  • Электромагнитный клапан предназначен для сжатого воздуха, пара, масла, воды и газов;
  • Расход для воды: 1.3 - 160 м³/ч;
  • Перепад давления: 0.3 - 16 бар;
  • Температура рабочей среды -30 °C - 140 °C;
  • Температура окружающей среды: до 80 °C;
  • Корпус катушки: к IP67;
  • Резьбовые соединения: от G ½ - до G 2;
  • DN 15 - 50;
  • Вязкость: до 50 сСт;
  • Защита от гидравлических ударов;
  • Встроенный фильтр для защиты управляющей системы;
  • Возможность изменения времени закрытия;
  • Корпус нормально закрытого (НЗ) и нормально открытого (НО) клапана из латуни EV220B для нейтральных жидкостей и газов;
  • Корпус нормально закрытого клапана EV220BD из латуни, стойкой к селективной коррозии (DZR), для нейтральных и слабоагрессивных жидкостей и газов;
  • Корпус нормально закрытого клапана из нержавеющей стали EV220BSS для нейтральных и агрессивных жидкостей и газов;
  • Также Разработаны модификации с резьбовым присоединения стандарта NPT.



Принцип действия



Электромагнитный клапан, нормально закрытый

  • Напряжение не подается на катушку (закрытый клапан): При отключении напряжения тарелка клапана прижимается к управляющему отверстию пружиной якоря. Давление на мембрану повышается через выравнивающее отверстие. Мембрана закрывает главное отверстие, как только давление на мембрану становится равным давлению на впуске. Клапан остается закрытым до тех пор, пока отключено напряжение катушки.
  • Напряжение подается на катушку (открытый клапан): При подаче напряжения на катушку открывается управляющее отверстие. Поскольку управляющее отверстие больше выравнивающего отверстия, давление на мембрану падает, и поэтому за главным отверстием давление увеличивается. Теперь клапан открыт для свободного потока и будет оставаться открытым до тех пор, пока в клапане поддерживается минимальный перепад давлений и на катушку подается напряжение.

Электромагнитный клапан, нормально открытый

  • Напряжение не подается на катушку (открытый клапан): При отключении напряжения от катушки открывается управляющее отверстие. Поскольку управляющее отверстие больше выравнивающего отверстия, давление на мембрану падает, и поэтому за главным отверстием давление увеличивается. Клапан будет оставаться открытым до тех пор, пока в клапане поддерживается минимальный перепад давлений и от катушки отключено напряжение.
  • Напряжение подается на катушку (закрытый клапан): При подаче напряжения на катушку тарелка клапана прижимается к управляющему отверстию. Давление на мембрану повышается через выравнивающее отверстие. Мембрана закрывает главное отверстие, как только давление на мембрану становится равным давлению на впуске. Клапан остается закрытым до тех пор, пока на катушку подается напряжение.

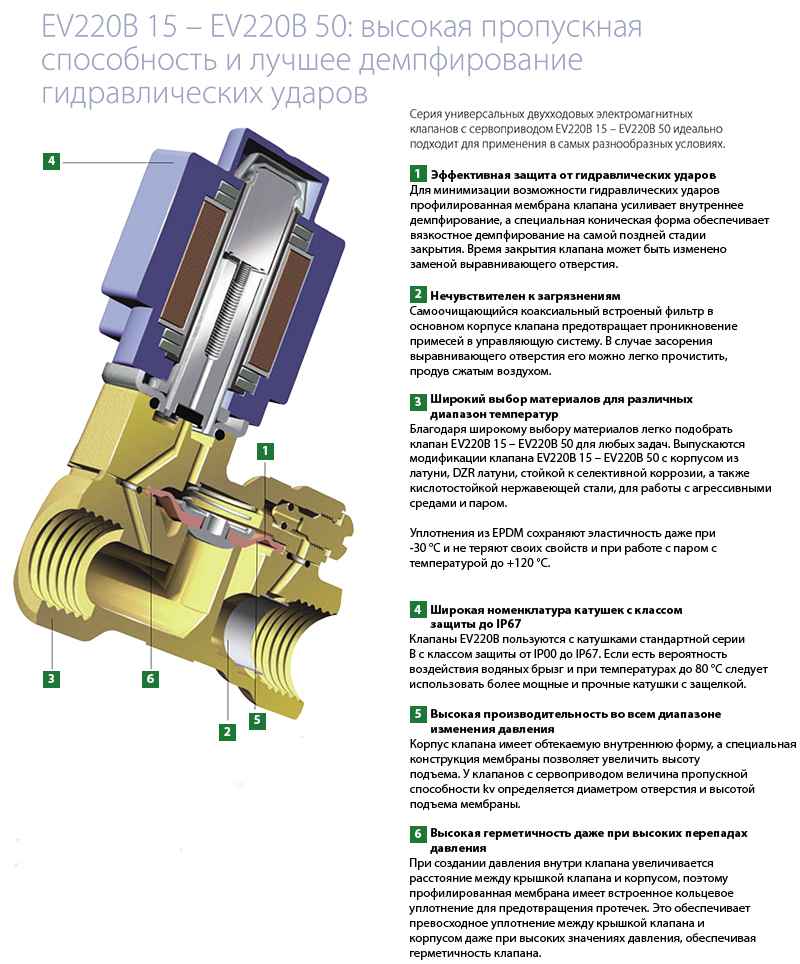

EV220B 15 - EV220B 50: Высокая пропускная способность и лучшее демпфирование гидравлических ударов

  • Серия универсальных двухходовых электромагнитных клапанов с сервоприводом EV220B 15 - EV220B 50 идеально подходит для применения в самых разнообразных условиях.

Эффективная защита от гидравлических ударов

  • Для минимизации возможности гидравлических ударов профилированная мембрана клапана усиливает внутреннее демпфирование, а специальная коническая форма обеспечивает вязкостное демпфирование на самой поздней стадии закрытия. Время закрытия клапана может быть изменено заменой выравнивающего отверстия.

Нечувствителен к загрязнениям

  • Самоочищающийся коаксиальный встроеный фильтр в основном корпусе клапана предотвращает проникновение примесей в управляющую систему. В случае засорения выравнивающего отверстия его можно легко прочистить, продув сжатым воздухом.

Широкий выбор материалов для различных диапазон температур

  • Благодаря широкому выбору материалов легко подобрать клапан EV220B 15 - EV220B 50 для любых задач. Выпускаются модификации клапана EV220B 15 - EV220B 50 с корпусом из латуни, DZR латуни, стойкой к селективной коррозии, а также кислотостойкой нержавеющей стали, для работы с агрессивными средами и паром. Уплотнения из EPDM сохраняют эластичность даже при -30 °C и не теряют своих свойств и при работе с паром с температурой до 120 °C.

Широкая номенклатура катушек с классом защиты до IP67

  • Клапаны EV220B пользуются с катушками стандартной серии B с классом защиты от IP00 до IP67. Если есть вероятность воздействия водяных брызг и при температурах до 80 °C следует использовать более мощные и прочные катушки с защелкой.

Высокая производительность во всем диапазоне изменения давления

  • Корпус клапана имеет обтекаемую внутреннюю форму, а специальная конструкция мембраны позволяет увеличить высоту подъема. У клапанов с сервоприводом величина пропускной способности kv определяется диаметром отверстия и высотой подъема мембраны.

Высокая герметичность даже при высоких перепадах давления

  • При создании давления внутри клапана увеличивается расстояние между крышкой клапана и корпусом, поэтому профилированная мембрана имеет встроенное кольцевое уплотнение для предотвращения протечек. Это обеспечивает превосходное уплотнение между крышкой клапана и корпусом даже при высоких значениях давления, обеспечивая герметичность клапана.



Документация для - EV220B (15-50), Двухпозиционный электромагнитный клапан с сервоприводом.
Изображения - EV220B (15-50), Двухпозиционный электромагнитный клапан с сервоприводом.
dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan

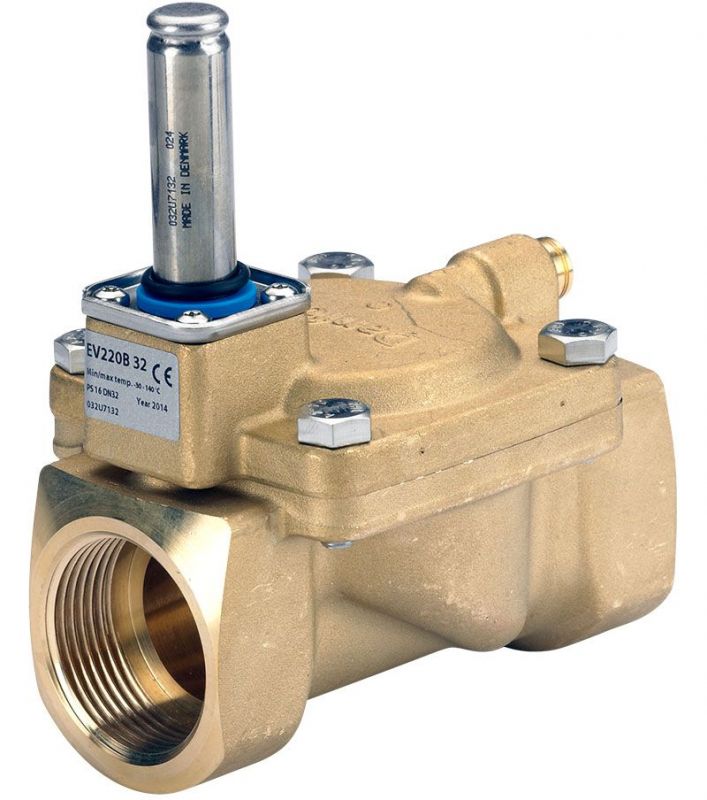

ev220b-seriya-15-50

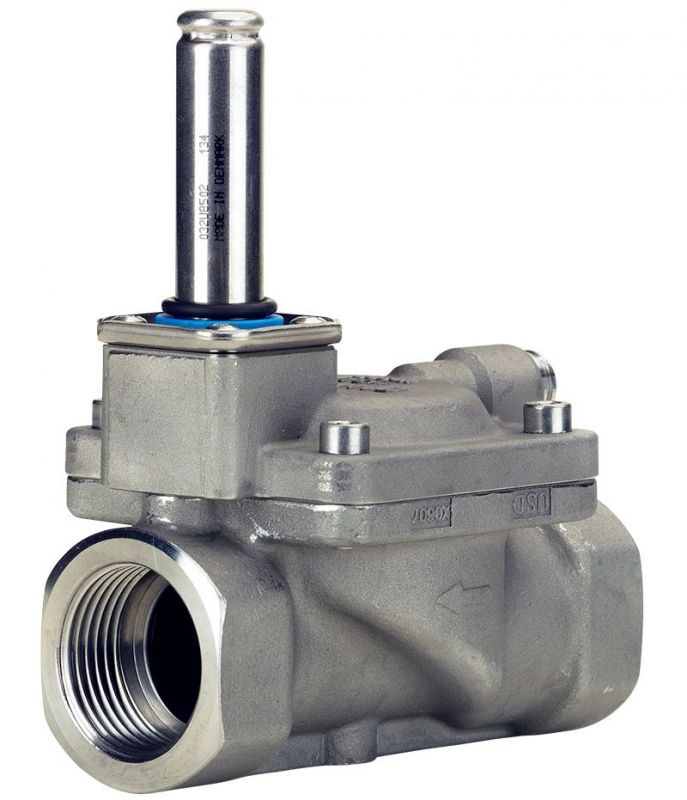

ev220b-seriya-15-50-dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan-s-servoprivodom

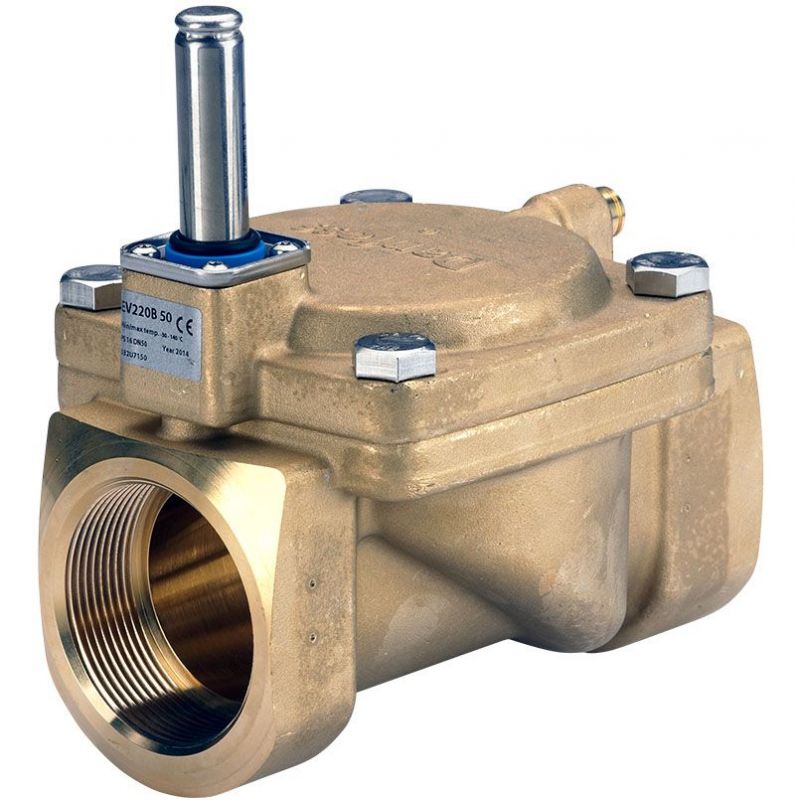

ev220b-seriya-15-50-dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan-s-servoprivodom-dopustimoe-davlenie-10-16-bar

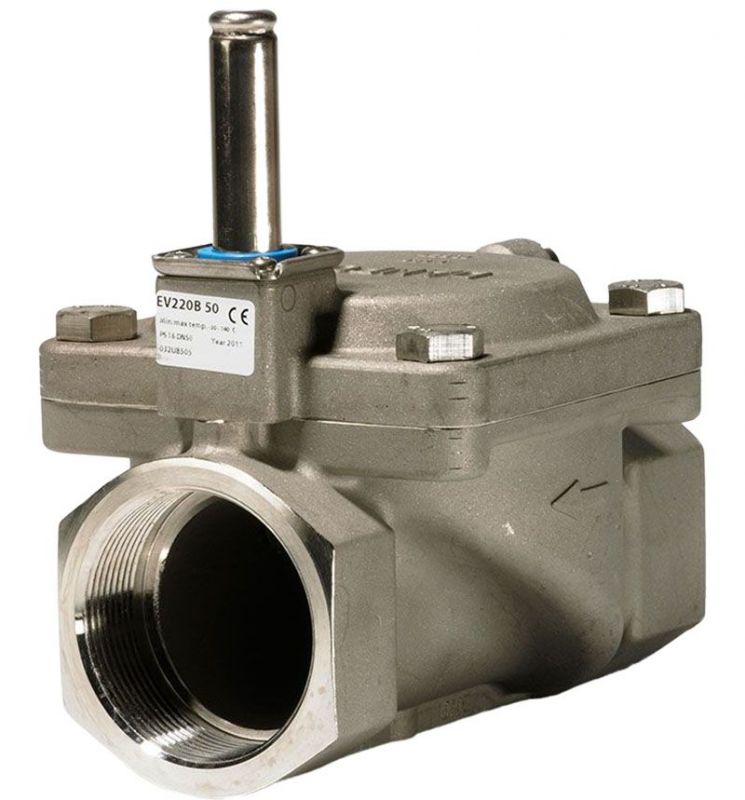

ev220b-15-ev220b-50-eto-seriya-universalnyh-dvuhpozitsionnyh-dvuhhodovyh-elektromagnitnyh-klapanov
Видео - EV220B (15-50), Двухпозиционный электромагнитный клапан с сервоприводом.
Доступные для заказа модификации - EV220B (15-50), Двухпозиционный электромагнитный клапан с сервоприводом.
Код заказа Тип Присоединение Уплотнение Ду, мм Допустимое давление, бар Kv, m3h
032U5815 EV220B G 1 - 1/2 EPDM 15 mm 16 bar 4 m3/h
032U5820 EV220B G 3/4 EPDM 20 mm 16 bar 8 m3/h
032U5825 EV220B G 1 EPDM 25 mm 16 bar 11 m3/h
032U5832 EV220B G 1 - 1/4 EPDM 32 mm 12 bar 18 m3/h
032U5840 EV220B G 1 - 1/2 EPDM 40 mm 12 bar 24 m3/h
032U5850 EV220B G 2 EPDM 50 mm 12 bar 40 m3/h
032U7115 EV220B G 1/2 EPDM 15 mm 16 bar 4 m3/h
032U7116 EV220B G 1/2 FKM 15 mm 10 bar 4 m3/h
032U7117 EV220B G 1/2 EPDM 15 mm 10 bar 4 m3/h
032U7118 EV220B G 1/2 FKM 15 mm 10 bar 4 m3/h
032U7120 EV220B G 3/4 EPDM 20 mm 16 bar 8 m3/h
032U7121 EV220B G 3/4 FKM 20 mm 10 bar 8 m3/h
032U7122 EV220B G 3/4 EPDM 20 mm 10 bar 8 m3/h
032U7123 EV220B G 3/4 FKM 20 mm 10 bar 8 m3/h
032U7125 EV220B G 1 EPDM 25 mm 16 bar 11 m3/h
032U7126 EV220B G 1 FKM 25 mm 10 bar 11 m3/h
032U7127 EV220B G 1 EPDM 25 mm 10 bar 11 m3/h
032U7128 EV220B G 1 FKM 25 mm 10 bar 11 m3/h
032U7132 EV220B G 1 - 1/4 EPDM 32 mm 12 bar 18 m3/h
032U7133 EV220B G 1 - 1/4 FKM 32 mm 10 bar 18 m3/h
032U7134 EV220B G 1 - 1/4 EPDM 32 mm 10 bar 18 m3/h
032U7135 EV220B G 1 - 1/4 FKM 32 mm 10 bar 18 m3/h
032U7140 EV220B G 1 - 1/2 EPDM 40 mm 12 bar 24 m3/h
032U7141 EV220B G 1 - 1/2 FKM 40 mm 10 bar 24 m3/h
032U7142 EV220B G 1 - 1/2 EPDM 40 mm 10 bar 24 m3/h
032U7143 EV220B G 1 - 1/2 FKM 40 mm 10 bar 24 m3/h
032U7150 EV220B G 2 EPDM 50 mm 12 bar 40 m3/h
032U7151 EV220B G 2 FKM 50 mm 10 bar 40 m3/h
032U7152 EV220B G 2 EPDM 50 mm 10 bar 40 m3/h
032U7153 EV220B G 2 FKM 50 mm 10 bar 40 m3/h
032U7170 EV220B G 1/2 NBR 15 mm 16 bar 4 m3/h
032U7171 EV220B G 3/4 NBR 20 mm 16 bar 7.5 m3/h
032U7172 EV220B G 1 NBR 25 mm 16 bar 11 m3/h
032U7173 EV220B G 1 - 1/4 NBR 32 mm 12 bar 18 m3/h
032U7174 EV220B G 1 - 1/2 NBR 40 mm 12 bar 24 m3/h
032U7175 EV220B G 2 NBR 50 mm 12 bar 40 m3/h
032U7180 EV220B G 1/2 NBR 15 mm 10 bar 4 m3/h
032U7181 EV220B G 3/4 NBR 20 mm 10 bar 7.5 m3/h
032U7182 EV220B G 1 NBR 25 mm 10 bar 11 m3/h
032U7183 EV220B G 1 - 1/4 NBR 32 mm 10 bar 18 m3/h
032U7184 EV220B G 1 - 1/2 NBR 40 mm 10 bar 24 m3/h
032U7185 EV220B G 2 NBR 50 mm 10 bar 40 m3/h
032U8500 EV220B G 1/2 EPDM 15 mm 16 bar 4 m3/h
032U8501 EV220B G 3/4 EPDM 20 mm 16 bar 8 m3/h
032U8502 EV220B G 1 EPDM 25 mm 16 bar 11 m3/h
032U8503 EV220B G 1 - 1/4 EPDM 32 mm 12 bar 18 m3/h
032U8504 EV220B G 1 - 1/2 EPDM 40 mm 12 bar 24 m3/h
032U8505 EV220B G 2 EPDM 50 mm 12 bar 40 m3/h
032U8506 EV220B G 1/2 FKM 15 mm 10 bar 4 m3/h
032U8507 EV220B G 3/4 FKM 20 mm 10 bar 8 m3/h
032U8508 EV220B G 1 FKM 25 mm 10 bar 11 m3/h
032U8509 EV220B G 1 - 1/4 FKM 32 mm 10 bar 18 m3/h
032U8510 EV220B G 1 - 1/2 FKM 40 mm 10 bar 24 m3/h
032U8511 EV220B G 2 FKM 50 mm 10 bar 40 m3/h
