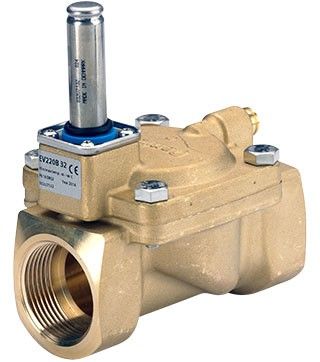

Клапан двоходовий з електроприводом EV220B з сервоприводом (серія 15-50)


EV220B 15 - EV220B 50 - це серія універсальних двохпозиційних двоходових мембранних електромагнітних клапанів з сервоприводом. Корпус клапана може бути виготовлений зі звичайної латуні, DZR латуні, стійкої до селективної корозії (DZR), або з нержавіючої сталі, що забезпечує можливість використання в самих різних областях застосування. Вбудований фільтр пілотної керуючої системи, регульоване час закриття і клас захисту до IP67 забезпечують оптимальні експлуатаційні характеристики навіть в критичних умовах роботи.


Особливості та модифікації

  • Електромагнітний клапан для стиснутого повітря, пара, масла, води і газів;
  • Витрата для води: 1.3 - 160 м³/год;
  • Перепад тиску: 0.3 - 16 бар;
  • Температура робочого середовища -30 °C - 140 °C;
  • Температура навколишнього середовища: до 80 °C;
  • Корпус котушки: до IP67;
  • Різьбові з'єднання: від G ½ - до G 2;
  • DN 15 - 50;
  • В'язкість: до 50 сСт;
  • Захист від гідравлічних ударів;
  • Вбудований фільтр для захисту керуючої системи;
  • Можливість зміни часу закриття;
  • Корпус нормально закритого (НЗ) і нормально відкритого (ПЗ) клапана з латуні EV220B для нейтральних рідин і газів;
  • Корпус нормально закритого клапана EV220BD з латуні, стійкої до селективної корозії (DZR), для нейтральних і слабоагресивних рідин і газів;
  • Корпус нормально закритого клапана з нержавіючої сталі EV220BSS для нейтральних і агресивних рідин і газів;
  • Також розроблені модифікації з нарізним приєднанням стандарту NPT.



Принцип дії



Нормально закритий клапан

  • Напруга не подається на котушку (закритий клапан): При відключенні напруги тарілка клапана притискається до керуючого отвору пружиною якоря. Тиск на мембрану підвищується через компенсаційна отвір. Мембрана закриває головне отвір, як тільки тиск на мембрану стає рівним тиску на впуску. Клапан залишається закритим до тих пір, поки відключена напруга котушки.
  • Напруга подається на котушку (відкритий клапан): При подачі напруги на котушку відкривається керуючий отвір. Оскільки керуючий отвір більше вирівнюючого отвори, тиск на мембрану падає, і тому за головним отвором тиск збільшується. Тепер клапан відкритий для вільного потоку і буде залишатися відкритим до тих пір, поки в клапані підтримується мінімальний перепад тисків і на котушку подається напруга.

Нормально відкритий клапан

  • Напруга не подається на котушку (відкритий клапан): При відключенні напруги від котушки відкривається керуючий отвір. Оскільки керуючий отвір більше вирівнюючого отвори, тиск на мембрану падає, і тому за головним отвором тиск збільшується. Клапан буде залишатися відкритим до тих пір, поки в клапані підтримується мінімальний перепад тисків і від котушки відключено напругу.
  • Напруга подається на котушку (закритий клапан): При подачі напруги на котушку тарілка клапана притискається до керуючого отвору. Тиск на мембрану підвищується через компенсаційна отвір. Мембрана закриває головне отвір, як тільки тиск на мембрану стає рівним тиску на впуску. Клапан залишається закритим до тих пір, поки на котушку подається напруга.

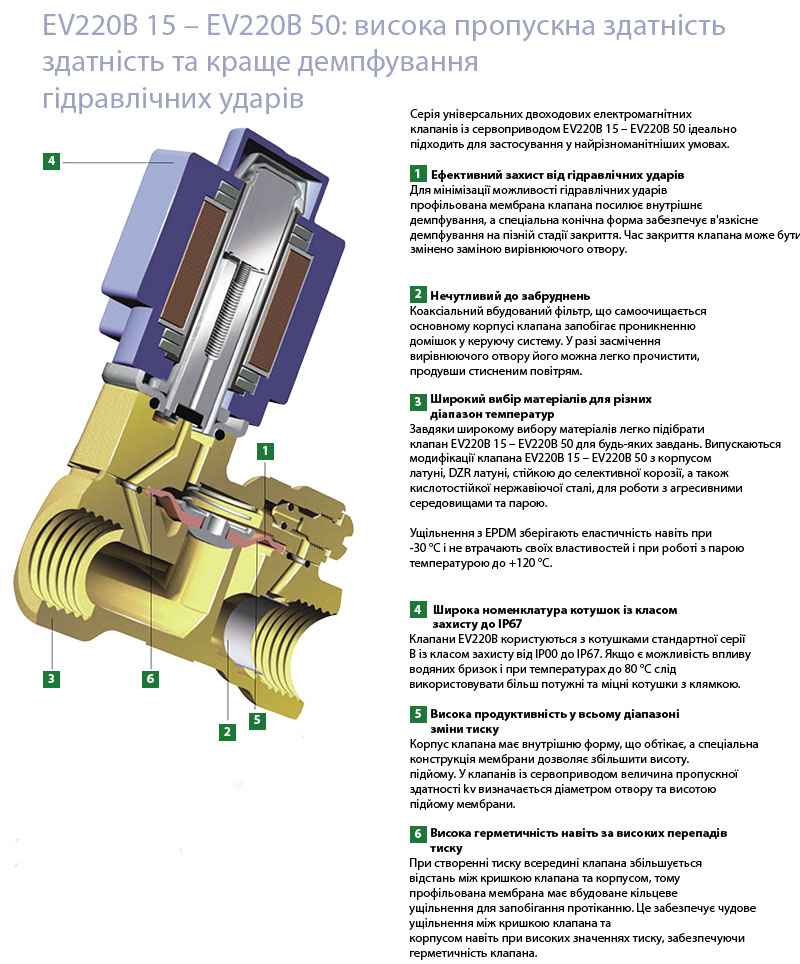

EV220B 15 – EV220B 50: Висока пропускна здатність та краще демпфування гідравлічних ударів

  • Серія універсальних двоходових електромагнітних клапанів із сервоприводом EV220B 15 - EV220B 50 ідеально підходить для застосування у найрізноманітніших умовах.

Ефективний захист від гідравлічних ударів

  • Для мінімізації можливості гідравлічних ударів профільована мембрана клапана посилює внутрішнє демпфування, а спеціальна конічна форма забезпечує в'язкісне демпфування на пізній стадії закриття. Час закриття клапана може бути змінено заміною вирівнюючого отвору.

Нечутливий до забруднень

  • Самоочисний коаксіальний вбудований фільтр в основному корпусі клапана запобігає проникненню домішок у керуючу систему. У разі засмічення вирівнюючого отвору його можна легко прочистити, продувши стисненим повітрям.

Широкий вибір матеріалів для різних діапазон температур

  • Завдяки широкому вибору матеріалів легко підібрати клапан EV220B 15 - EV220B 50 для будь-яких завдань. Випускаються модифікації клапана EV220B 15 - EV220B 50 з корпусом латуні, DZR латуні, стійкою до селективної корозії, а також кислотостійкої нержавіючої сталі, для роботи з агресивними середовищами та пором.
  • Ущільнення з EPDM зберігають еластичність навіть за -30 °C і не втрачають своїх властивостей і при роботі з парою температурою до 120 °С.

Широка номенклатура котушок із класом захисту до IP67

  • Клапани EV220B користуються з котушками стандартної серії B із класом захисту від IP00 до IP67. Якщо є ймовірність впливу водяних бризок та при температурах до 80 °C слід використовувати більш потужні та міцні котушки з клямкою.

Висока продуктивність у всьому діапазоні зміни тиску

  • Корпус клапана має обтічну внутрішню форму, а спеціальна конструкція мембрани дозволяє збільшити висоту. підйому. У клапанів із сервоприводом величина пропускної здатності kv визначається діаметром отвору та висотою підйому мембрани.

Висока герметичність навіть за високих перепадів тиску

  • При створенні тиску всередині клапана збільшується відстань між кришкою клапана та корпусом, тому профільована мембрана має вбудоване кільцеве ущільнення для запобігання протіканню. Це забезпечує чудове ущільнення між кришкою клапана та корпусом навіть при високих значеннях тиску, забезпечуючи герметичність клапана.
Документація для - EV220B (15-50), Двопозиційний електромагнітний клапан з сервоприводом
Зображення - EV220B (15-50), Двопозиційний електромагнітний клапан з сервоприводом

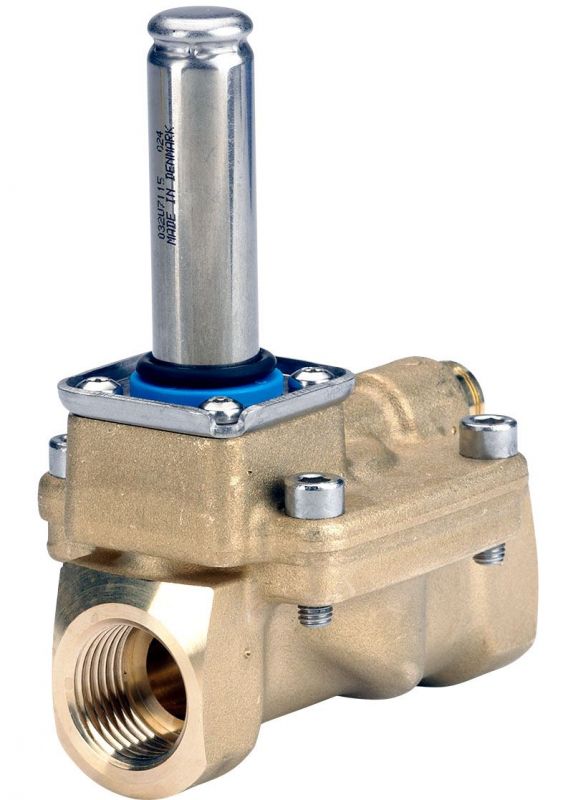

dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan

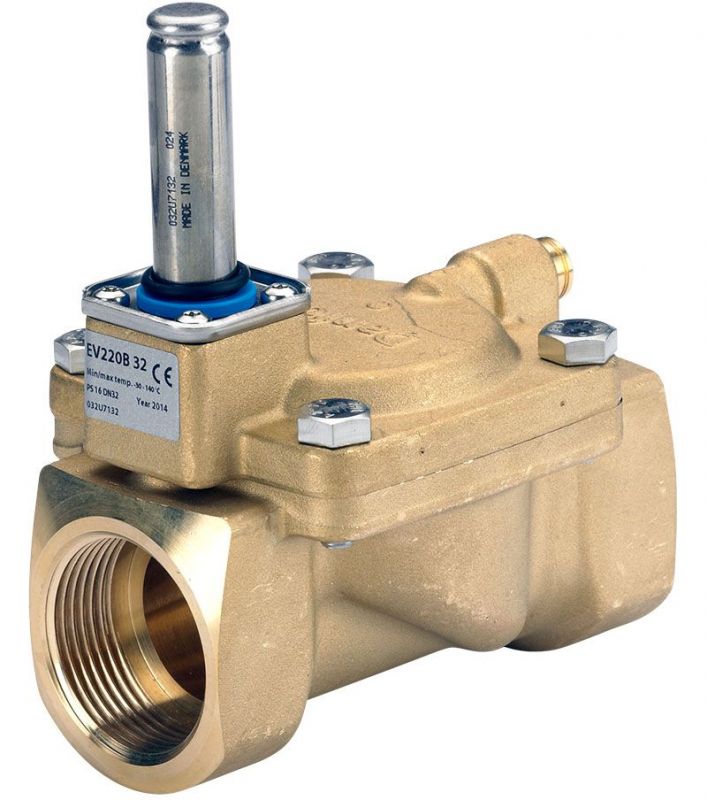

ev220b-seriya-15-50

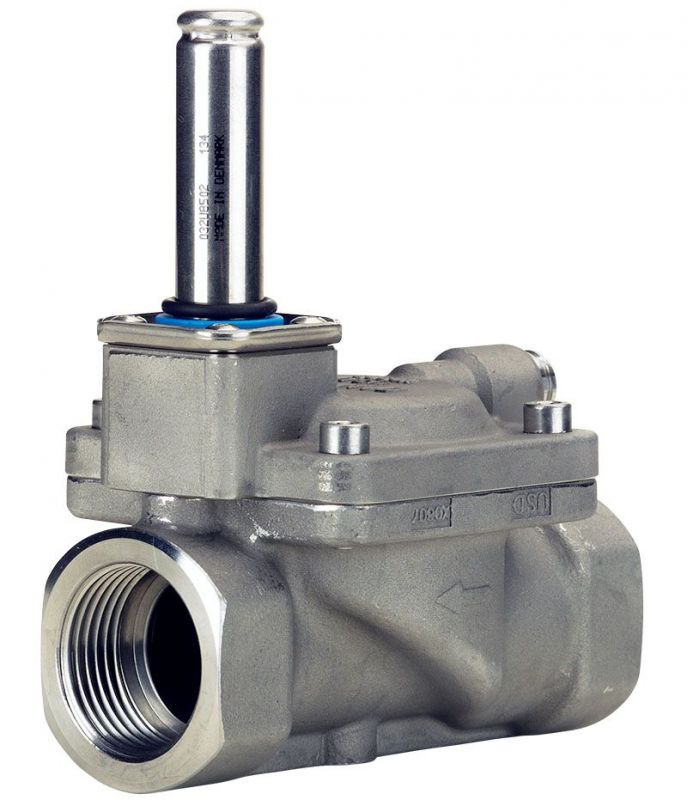

ev220b-seriya-15-50-dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan-s-servoprivodom

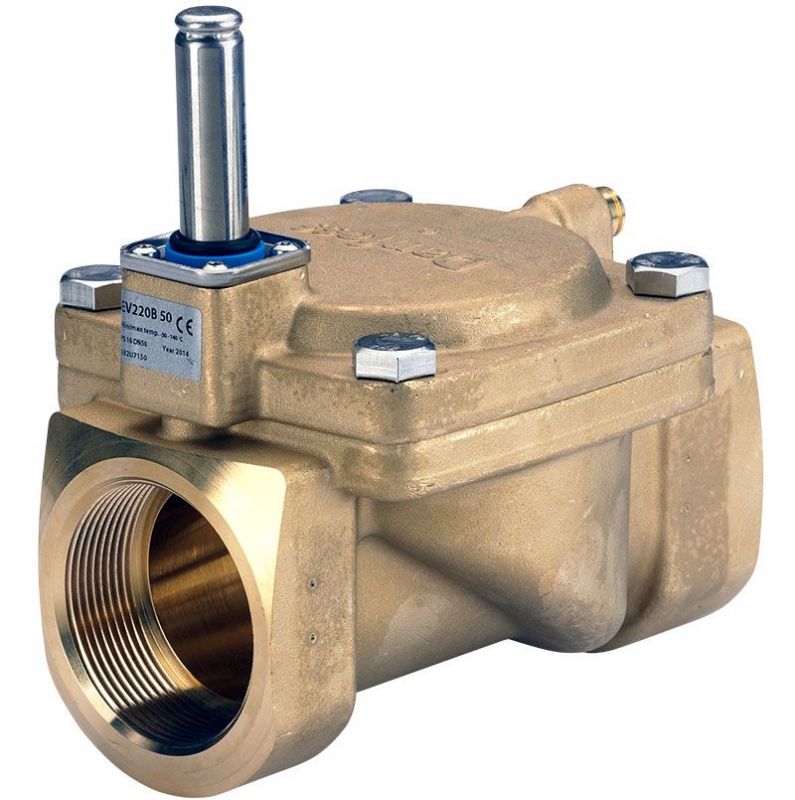

ev220b-seriya-15-50-dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan-s-servoprivodom-dopustimoe-davlenie-10-16-bar

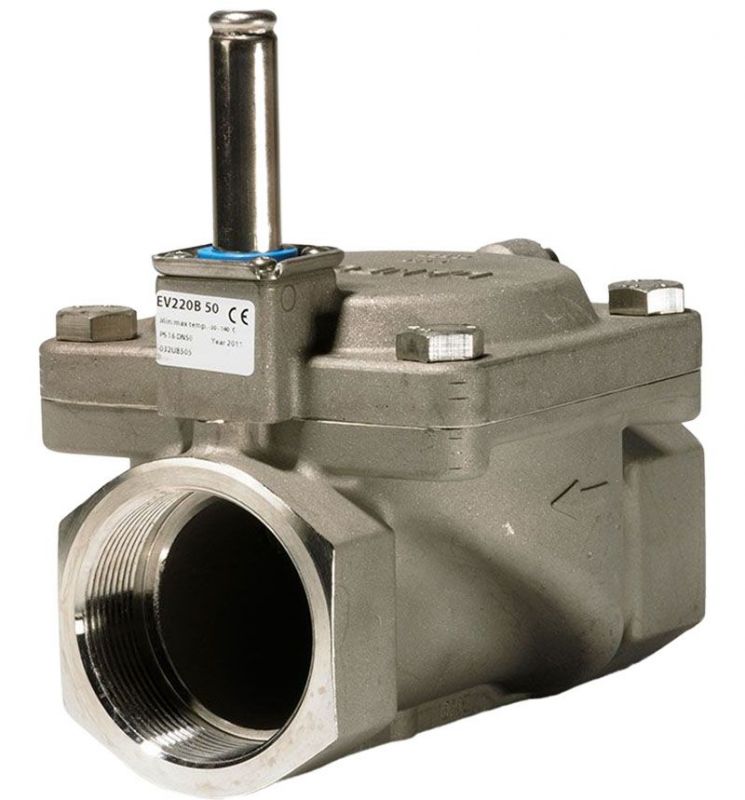

ev220b-15-ev220b-50-eto-seriya-universalnyh-dvuhpozitsionnyh-dvuhhodovyh-elektromagnitnyh-klapanov
Відео - EV220B (15-50), Двопозиційний електромагнітний клапан з сервоприводом
Доступні для замовлення модифікації - EV220B (15-50), Двопозиційний електромагнітний клапан з сервоприводом
Код замовлення Тип Приєднання Ущільнення Ду, мм Допустимий
тиск, бар		 Kv, m3/h
032U5815 EV220B G 1 - 1/2 EPDM 15 mm 16 bar 4 m3/h
032U5820 EV220B G 3/4 EPDM 20 mm 16 bar 8 m3/h
032U5825 EV220B G 1 EPDM 25 mm 16 bar 11 m3/h
032U5832 EV220B G 1 - 1/4 EPDM 32 mm 12 bar 18 m3/h
032U5840 EV220B G 1 - 1/2 EPDM 40 mm 12 bar 24 m3/h
032U5850 EV220B G 2 EPDM 50 mm 12 bar 40 m3/h
032U7115 EV220B G 1/2 EPDM 15 mm 16 bar 4 m3/h
032U7116 EV220B G 1/2 FKM 15 mm 10 bar 4 m3/h
032U7117 EV220B G 1/2 EPDM 15 mm 10 bar 4 m3/h
032U7118 EV220B G 1/2 FKM 15 mm 10 bar 4 m3/h
032U7120 EV220B G 3/4 EPDM 20 mm 16 bar 8 m3/h
032U7121 EV220B G 3/4 FKM 20 mm 10 bar 8 m3/h
032U7122 EV220B G 3/4 EPDM 20 mm 10 bar 8 m3/h
032U7123 EV220B G 3/4 FKM 20 mm 10 bar 8 m3/h
032U7125 EV220B G 1 EPDM 25 mm 16 bar 11 m3/h
032U7126 EV220B G 1 FKM 25 mm 10 bar 11 m3/h
032U7127 EV220B G 1 EPDM 25 mm 10 bar 11 m3/h
032U7128 EV220B G 1 FKM 25 mm 10 bar 11 m3/h
032U7132 EV220B G 1 - 1/4 EPDM 32 mm 12 bar 18 m3/h
032U7133 EV220B G 1 - 1/4 FKM 32 mm 10 bar 18 m3/h
032U7134 EV220B G 1 - 1/4 EPDM 32 mm 10 bar 18 m3/h
032U7135 EV220B G 1 - 1/4 FKM 32 mm 10 bar 18 m3/h
032U7140 EV220B G 1 - 1/2 EPDM 40 mm 12 bar 24 m3/h
032U7141 EV220B G 1 - 1/2 FKM 40 mm 10 bar 24 m3/h
032U7142 EV220B G 1 - 1/2 EPDM 40 mm 10 bar 24 m3/h
032U7143 EV220B G 1 - 1/2 FKM 40 mm 10 bar 24 m3/h
032U7150 EV220B G 2 EPDM 50 mm 12 bar 40 m3/h
032U7151 EV220B G 2 FKM 50 mm 10 bar 40 m3/h
032U7152 EV220B G 2 EPDM 50 mm 10 bar 40 m3/h
032U7153 EV220B G 2 FKM 50 mm 10 bar 40 m3/h
032U7170 EV220B G 1/2 NBR 15 mm 16 bar 4 m3/h
032U7171 EV220B G 3/4 NBR 20 mm 16 bar 7.5 m3/h
032U7172 EV220B G 1 NBR 25 mm 16 bar 11 m3/h
032U7173 EV220B G 1 - 1/4 NBR 32 mm 12 bar 18 m3/h
032U7174 EV220B G 1 - 1/2 NBR 40 mm 12 bar 24 m3/h
032U7175 EV220B G 2 NBR 50 mm 12 bar 40 m3/h
032U7180 EV220B G 1/2 NBR 15 mm 10 bar 4 m3/h
032U7181 EV220B G 3/4 NBR 20 mm 10 bar 7.5 m3/h
032U7182 EV220B G 1 NBR 25 mm 10 bar 11 m3/h
032U7183 EV220B G 1 - 1/4 NBR 32 mm 10 bar 18 m3/h
032U7184 EV220B G 1 - 1/2 NBR 40 mm 10 bar 24 m3/h
032U7185 EV220B G 2 NBR 50 mm 10 bar 40 m3/h
032U8500 EV220B G 1/2 EPDM 15 mm 16 bar 4 m3/h
032U8501 EV220B G 3/4 EPDM 20 mm 16 bar 8 m3/h
032U8502 EV220B G 1 EPDM 25 mm 16 bar 11 m3/h
032U8503 EV220B G 1 - 1/4 EPDM 32 mm 12 bar 18 m3/h
032U8504 EV220B G 1 - 1/2 EPDM 40 mm 12 bar 24 m3/h
032U8505 EV220B G 2 EPDM 50 mm 12 bar 40 m3/h
032U8506 EV220B G 1/2 FKM 15 mm 10 bar 4 m3/h
032U8507 EV220B G 3/4 FKM 20 mm 10 bar 8 m3/h
032U8508 EV220B G 1 FKM 25 mm 10 bar 11 m3/h
032U8509 EV220B G 1 - 1/4 FKM 32 mm 10 bar 18 m3/h
032U8510 EV220B G 1 - 1/2 FKM 40 mm 10 bar 24 m3/h
032U8511 EV220B G 2 FKM 50 mm 10 bar 40 m3/h
