EV260B, двоходовий пропорційний електромагнітний клапан із приводом

Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:

Говдя Вадим: 068 957 20 05

Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.

Ціна: 180.00 - 430.00 EUR

Опис Документація Зображення Модифікації

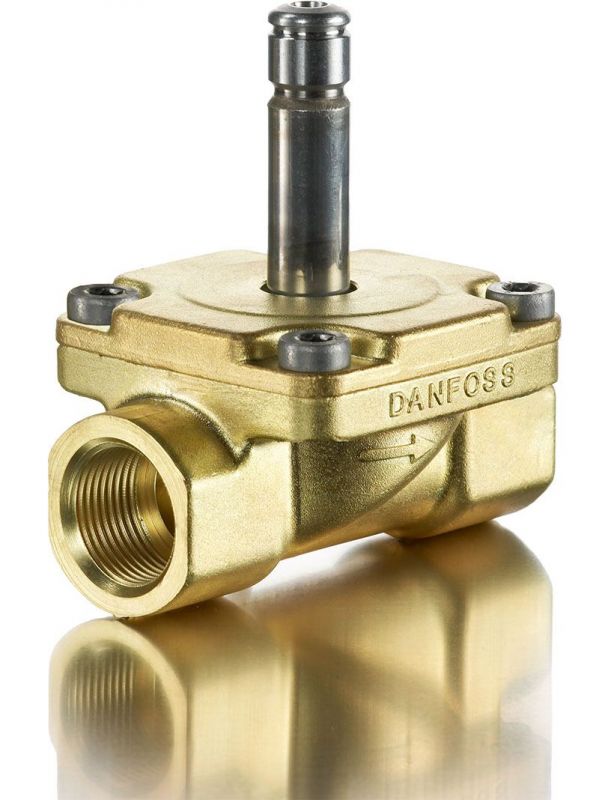

EV260B: двоходовий пропорційний електромагнітний клапан із сервоприводом

Двоходовий клапан лінійки EV260B має конструкційні особливості, що дозволяють використовувати його як безперервно регулюючий компонент керуючої автоматизованої схеми. Даний продукт компанія Danfoss розробила в кількох модифікаціях, що дозволило розширити сферу застосування пристрою.

Конструктивні особливості

Головною відмінністю моделі від інших продуктів компанії є можливість плавно керувати рухом якоря всередині труби якоря. Здійснюється цей процес за рахунок зміни напруги в котушці. Завдяки цьому регулюється потік робочого середовища у трубопроводі. За відсутності подачі імпульсу клапан закривається і транспорт вмісту припиняється. У разі максимального значення струму пристрій повністю відкритий.

Для більш ефективного регулювання рекомендується поєднувати електромагнітний клапан і перетворювач сигналів, що має аналоговий сигнал 4-20 мА, стійкий до перешкод і передається на значні відстані.

Механізм функціонування

Принцип роботи конструкції такий самий, як у стандартних електромагнітних пристроїв із сервоприводом. Потік, що подається на обмотку котушки, створює магнітне поле, яке зрушує якір вгору. Коли зусилля поля перевищить протидію пружини, плунжер відкриває пілотний отвір у діафрагмі. Запірна арматура повністю відкрита і максимальний струм середовища.

Зміна сили імпульсу відбувається безступінчасто, плавно, що дозволяє зупинити поршень у будь-якій позиції між «повністю відкрито» та «повністю закрито». Регулювання полегшується при приєднанні до котушки перетворювача соленоїда сигналів. Він коригує імпульс таким чином, щоб він був пропорційним до вхідного (контрольного) значення.

Технічні характеристики

Електромагнітні клапани EV260B мають такі технічні параметри:

Тип	Показники
Діапазон перепаду Р (бар)	0,5-10
Р max (бар)	50
Пропускна спроможність (м³/ч)	4-32
t max навколишнього середовища (°С)	до+50
T технологічного середовища (°С)	від -10 до +80
В'язкість (сСт)	50
Стандартний сигнал керування	4–20 мА 0 – 10 В пост. струму
Діаметр отвору (мм)	6-20 мм
Клас захисту	До IP67

Також виправдано використання у комплектації ШІМ – пристрої регулювання ширини імпульсу. Його застосування захищає механізм від запізнення, відставання реагування та покращує регулювання.

Приєднання без перетворювача виконується за допомогою клемної коробки Pg 13.5. У разі використання у схемі інвертора сигналу приєднання здійснюється за допомогою 3-провідного кабелю довжиною 2 м, Pg 13.5.

Застосовують EV260B в промисловості та народному господарстві в схемах, де необхідний точний контроль та можливість регулювання робочого середовища в системі, наприклад:

медицині;
хімічної та харчової промисловості;
нафтопереробної галузі;
машинобудування;
текстильної промисловості та ін.

Пристрій призначений для рідких середовищ – води, олій та інших хімічно інертних сполук.

Документація для - EV260B, двоходовий пропорційний електромагнітний клапан із приводом

Зображення - EV260B, двоходовий пропорційний електромагнітний клапан із приводом

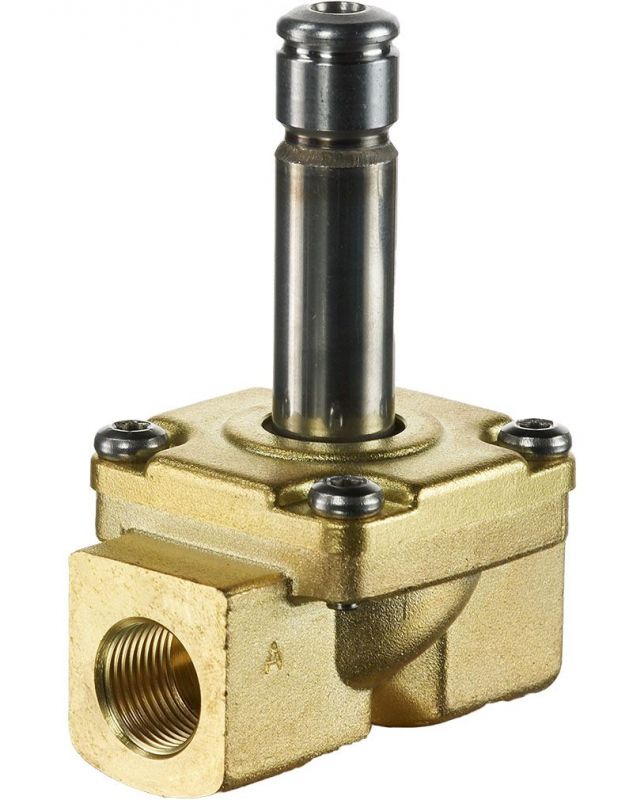

ev260b-seriya-reguliruyuschih-dvuhhodovyh-elektromagnitnyh-klapanov

Доступні для замовлення модифікації - EV260B, двоходовий пропорційний електромагнітний клапан із приводом

Код замовлення	Тип	Приєднання	Ущільнення	Ду, мм	Допустимий тиск, бар	Kv, m3/h
032U8052	EV260B	G 1/4	PFTE	6 mm	10 bar	0.8 m3/h
032U8053	EV260B	G 3/8	PFTE	6 mm	10 bar	0.8 m3/h
032U8054	EV260B	G 3/8	PFTE	10 mm	10 bar	1.3 m3/h
032U8055	EV260B	G 1/2	PFTE	10 mm	10 bar	1.3 m3/h
032U8056	EV260B	G 1/2	PFTE	15 mm	10 bar	2.1 m3/h
032U8057	EV260B	G 3/4	PFTE	20 mm	10 bar	5 m3/h
032U8062	EV260B	NPT 1/4	PTFE	6 mm	10 bar	0.8 m3/h
032U8067	EV260B	NPT 3/4	PTFE	13.5 mm	10 bar	5 m3/h
