EV260B, Двухходовой пропорциональный электромагнитный клапан с сервоприводом
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Говдя Вадим: 068 957 20 05
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.

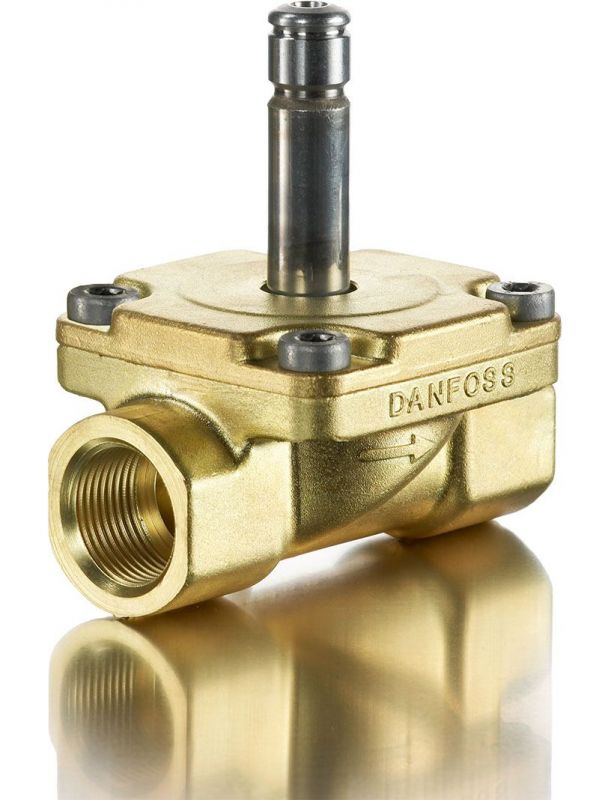

EV260B: двухходовой пропорциональный электромагнитный клапан с сервоприводом
Двухходовой клапан линейки EV260B имеет конструкционные особенности, позволяющие использовать его в качестве непрерывно регулирующего компонента управляющей автоматизированной схемы. Данный продукт компания Danfoss разработала в нескольких модификациях, что позволило расширить область применения устройства.
Конструктивные особенности
Главным отличием модели от других продуктов компании является возможность плавно управлять движением якоря внутри якорной трубки. Осуществляется этот процесс за счет изменения напряжения в катушке. Благодаря этому регулируется поток рабочей среды в трубопроводе. При отсутствии подачи импульса клапан закрывается, и транспорт содержимого прекращается. При максимальном значении тока устройство полностью открыто.
Для более эффективной регулировки рекомендуется сочетать электромагнитный клапан и преобразователь сигналов, который имеет аналоговый сигнал 4–20 мА, устойчивый к помехам и передающийся на значительные расстояния.
Механизм функционирования
Принцип работы конструкции такой же, как у стандартных электромагнитных устройств с сервоприводом. Подающийся на обмотку катушки ток создает магнитное поле, которое сдвигает якорь вверх. Когда усилие поля превысит противодействие пружины, плунжер открывает пилотное отверстие в диафрагме. Запорная арматура полностью открыта и ток среды максимальный.
Изменение силы импульса происходит бесступенчато, плавно, что позволяет остановить поршень в любой позиции между «полностью открыто» и «полностью закрыто». Регулировка облегчается при присоединении к катушке соленоида преобразователя сигналов. Он корректирует импульс таким образом, чтобы он был пропорциональным входному (контрольному) значению.
Технические характеристики
Электромагнитные клапана EV260B имеют следующие технические параметры:
Тип |
Показатели |
---|---|
Диапазон перепада Р (бар) |
0,5-10 |
Р max (бар) |
50 |
Пропускная способность (м3/ч) |
4-32 |
t max окружающей среды (°С) |
до+50 |
T технологической среды (°С) |
от -10 до +80 |
Вязкость (сСт) |
50 |
Стандартный управляющий сигнал |
4–20 мА 0 – 10 В пост. тока |
Диаметр отверстия (мм) |
6-20 мм |
Класс защиты |
До IP67 |
Также оправдано использование в комплектации ШИМ – устройства регулировки ширины импульса. Эго применение защищает механизм от запаздывания, отставания реагирования и улучшает регулировку.
Присоединение без преобразователя выполняется с помощью клеммной коробки Pg 13.5. В случае использования в схеме инвертора сигнала присоединение осуществляется с помощью 3-проводного кабеля длиной 2 м, Pg 13.5.
Применяют EV260B в промышленности и народном хозяйстве в схемах, где необходим точный контроль и возможность регулировки рабочей среды в системе, например в:
- медицине;
- химической и пищевой промышленности;
- нефтеперерабатывающей отрасли;
- машиностроении;
- текстильной промышленности и др.
Устройство предназначено для жидких сред – воды, масел и других химически инертных соединений.
Документация для - EV260B, Двухходовой пропорциональный электромагнитный клапан с сервоприводом
Изображения - EV260B, Двухходовой пропорциональный электромагнитный клапан с сервоприводом
Доступные для заказа модификации - EV260B, Двухходовой пропорциональный электромагнитный клапан с сервоприводом
Код заказа | Тип | Присоединение | Уплотнение | Ду, мм | Допустимое давление, бар | Kv, m3h |
032U8052 | EV260B | G 1/4 | PFTE | 6 mm | 10 bar | 0.8 m3/h |
032U8053 | EV260B | G 3/8 | PFTE | 6 mm | 10 bar | 0.8 m3/h |
032U8054 | EV260B | G 3/8 | PFTE | 10 mm | 10 bar | 1.3 m3/h |
032U8055 | EV260B | G 1/2 | PFTE | 10 mm | 10 bar | 1.3 m3/h |
032U8056 | EV260B | G 1/2 | PFTE | 15 mm | 10 bar | 2.1 m3/h |
032U8057 | EV260B | G 3/4 | PFTE | 20 mm | 10 bar | 5 m3/h |
