EV215B, Электромагнитный клапан с приводом

EV215B, Электромагнитный клапан с приводом
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Говдя Вадим: 068 957 20 05
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 127.00 - 156.00 EUR

EV215B: электромагнитный двухходовой клапан от Danfoss


В системах, где необходимо регулировать подачу пара, используются клапаны EV215B от датской компании Danfoss. Их качество, надежность, долговечность оценили производственные потребители в разных странах мира.


Комплектация и особенности устройства

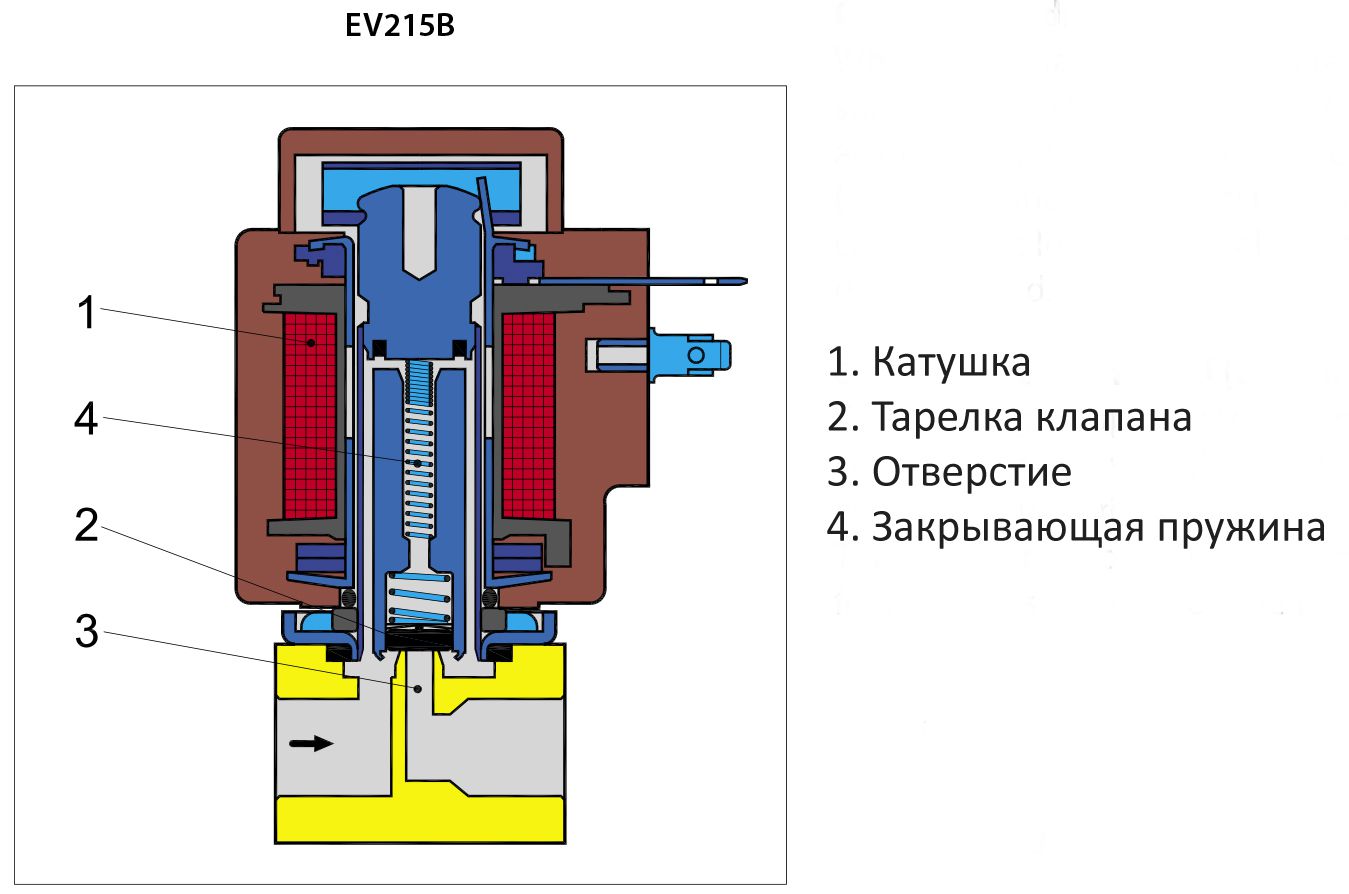

Как все электромагнитные клапаны, модели линейки EV215B состоят из следующих частей:
  • корпуса;
  • отверстий – главного, управляющего, выравнивающего;
  • катушки (соленоида);
  • пружины якоря;
  • закрывающей пружины;
  • штока;
  • тарелки клапана;
  • мембраны.
Отличительной особенностью этого типа устройства является то, что пластина клапана выполнена из политетрафторэтилена или тефлона. Этот материал является легким, пластичным, устойчивым к температурным и химическим воздействиям. Поэтому прибор может работать даже с сильно загрязненным паром и агрессивными примесями. Для надежного функционирования в сложных условиях окружающей среды клапан имеет корпус, выполненный из качественной нержавеющей стали.

Технические характеристики


Двухходовые клапаны EV215В решают задачу регулирования расхода рабочей среды и поддержания постоянного перепада давления в устройстве и трубопроводе. Широкий модельный ряд линейки решает все задачи технологической схемы. Выбрать адекватный вариант помогают характеристики механизма:


Тип

НЗ и НО

Диапазон ΔP (бар)

0-10

Р max (бар)

50

Время открытия (с) max

0,2

Время закрытия (с) max

0,2

Пропускная способность (м3/ч)

0,5-20

t max внешней среды (°С)

+40

температурный максимум технологической среды (°С)

+185

Вязкость (сСт)

50

Напряжение питания катушки (В)

24B, 50/60 Гц, 6Вт

24B,14 Вт

230B, 50/60 Гц, 6Вт

Типы катушек

BQ, BN, BB

Данное приспособление обладает низким уровнем шума и хорошими эксплуатационными свойствами.


Принцип действия


Принцип действия конструкции ничем не отличается от такового обычных устройств электромагнитного типа с сервоприводом. Ток, который подается на катушечную обмотку, создает магнитное поле, сдвигающее вверх якорь. Как только усилие поля становится выше пружинного противодействия, в диафрагме плунжером открывается отверстие (пилотное). Запорный клапан полностью открытый, и в этот момент ток среды достигает максимума.

Импульс изменяет силу плавно и бесступенчато, благодаря чему поршень останавливается в любой из позиций между «закрыто» и «открыто». Облегчить процесс регулировки можно, если к соленоидной катушке присоединить сигнальный преобразователь. Последний отвечает за корректировку импульса так, чтобы тот пропорционально соответствовал контрольному (входному) значению.

Чтобы эффективность регулировки стала еще выше, следует комбинировать клапан с преобразователем сигналов, имеющим аналоговый сигнал в пределах от 4 до 20 мА, который устойчив к любым помехам и передается на различные расстояния.


Область применения


Модели линейки EV215B используются во множестве отраслей сельского хозяйства и в промышленном производстве. Прибор, контролирующий расход пара, применяется в системах:
  • отопления;
  • очищения и стерилизации.
Они используются не только в промышленных и частных зданиях, но и в различных отраслях промышленности:
  • нефтегазовой;
  • химической;
  • нефтеперерабатывающей;
  • металлургической;
  • машиностроении;
  • текстильной;
  • пищевой;
  • фармацевтической и др.
Продукция Данфосс пользуется спросом, имеет широкую область применения и при этом характеризуется оптимальным соотношением цены и качества.
Изображения - EV215B, Электромагнитный клапан с приводом

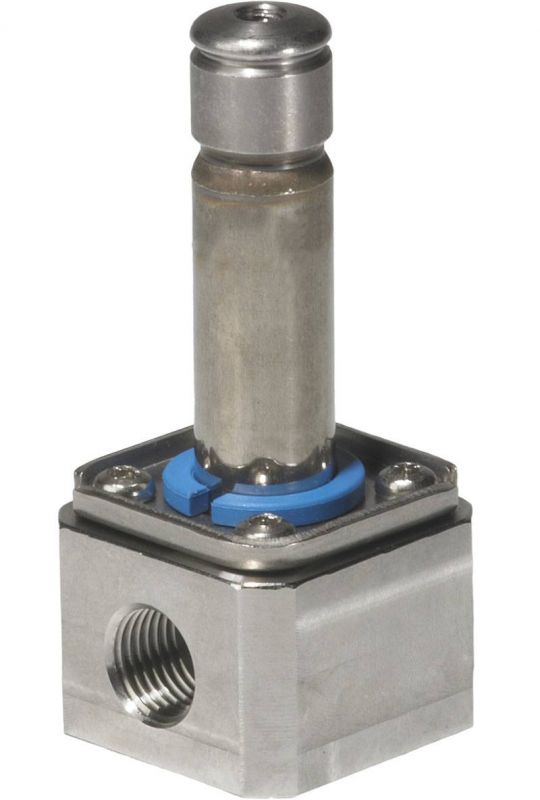

ev215b-2-2-hodovoj-elektromagnitnyj-klapan

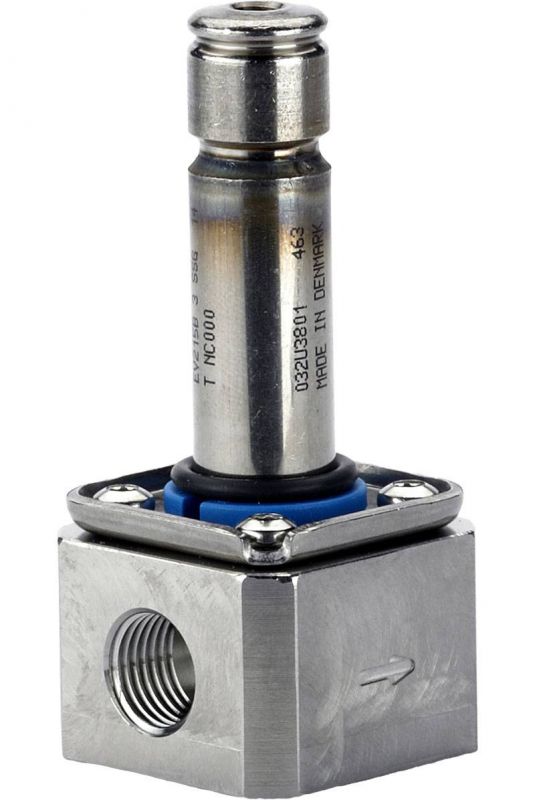

ev215b-2-2-hodovoj-elektromagnitnyj-klapan-korpus-klapana-iz-nerzhaveyuschej-stali
Доступные для заказа модификации - EV215B, Электромагнитный клапан с приводом
Код заказа Тип Присоединение Уплотнение Ду, мм Допустимое давление, бар Kv, m3h
032U3801 EV215B G 1/4 PTFE 3 mm 15 bar 0.3 m3/h
