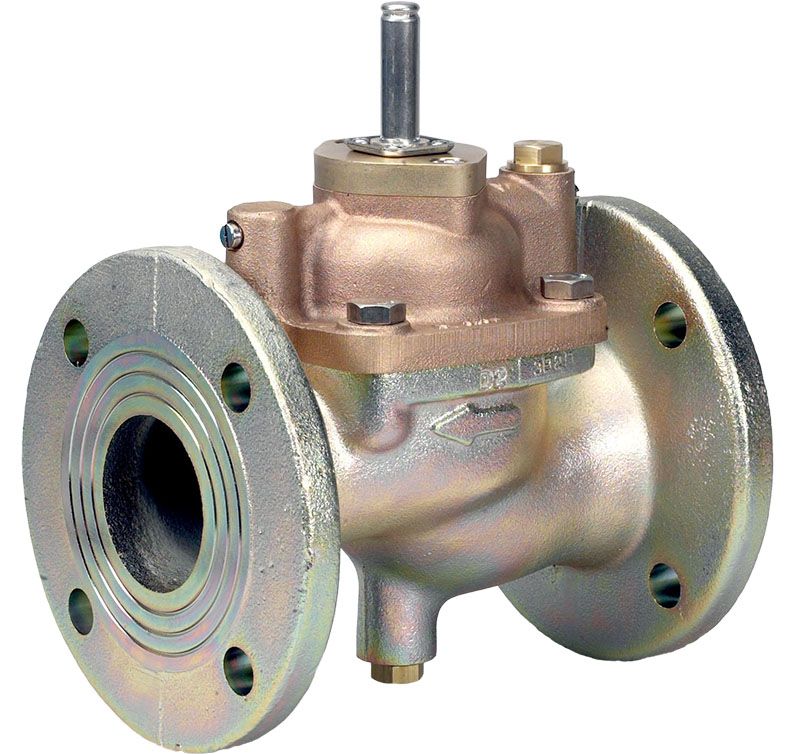

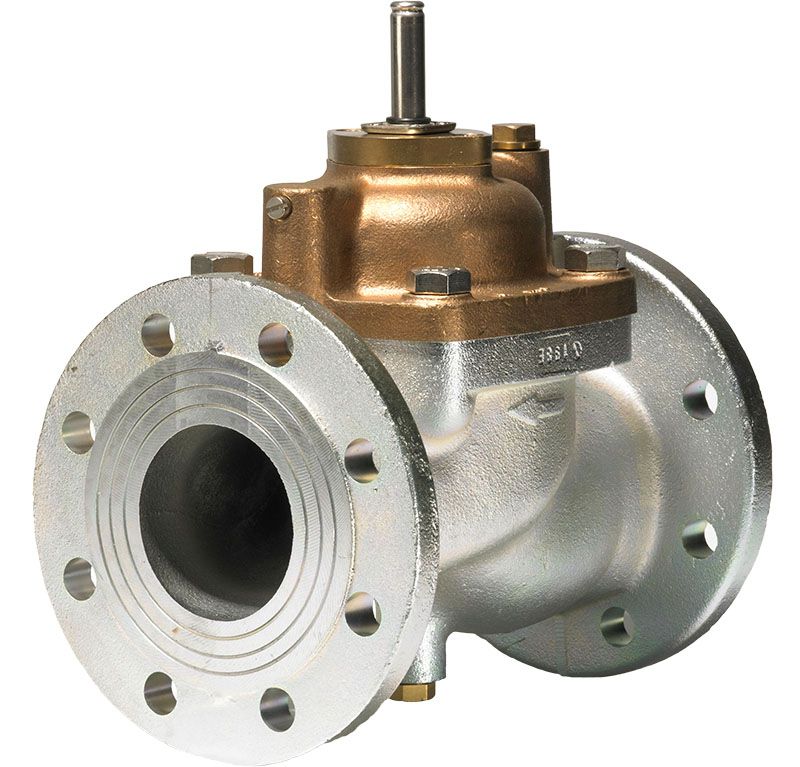

EV220B (65-100), Двухпозиционный электромагнитный клапан

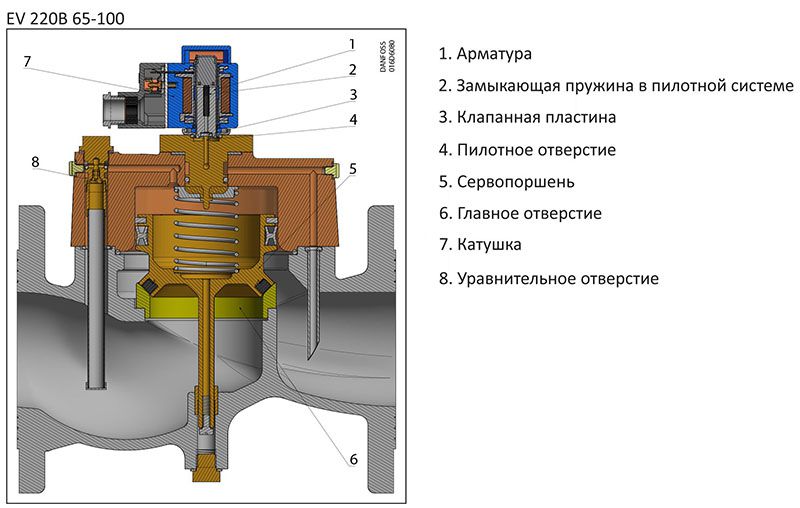

Двухпозиционный двухходовой электромагнитный клапан с сервоприводом серии EV 220B 65-100состоит из:

• якоря;
• закрывающей пружины в управляющей системе;
• тарелки клапана;
• регулирующего отверстия;
• поршня сервопривода;
• главного отверстия;
• катушки;
• выравнивающего отверстия.

Механизм заключен в прочный корпус из чугуна и имеет встроенную защиту от гидравлических ударов, электромагнитных помех. Фланцевое присоединение обеспечивает надежность и безопасность соединения.



Когда ток поступает на соленоид (положение «разомкнута»), якорь и тарелка клапана двигаются вверх, открывая регулирующий проем. Так как его диаметр больше, чем размер выравнивающего жерла, то давление на поршне сервопривода снижается. Он освобождает главное жерло. Пока на соленоид поступает ток и в трубопроводе поддерживается минимальная разность давлений, EV 220B остается в положении «открыто».



В положении «закрыто» напряжение на соленоиде (катушке) отсутствует. При этом пружина управляющей системы прижимает пластину запорного приспособления к регулирующему отверстию. Воздействие, оказываемое на поршень сервопривода, растет, и он перекрывает главное жерло. Пока напряжения нет, гидроклапан остается закрытым.



Таким образом, осуществляется регулировка содержимого в трубопроводе. В механизме используется мембрана, изготовленная из ферропласта. Ее химические свойства гарантируют надежную работу продукта даже в условиях агрессивных и загрязненных сред.



Корпус соленоида выполнен из латуни – материала, который не подвержен коррозии. Седло сделано из нержавеющей стали, а уплотнения – из тефлона. Конструкция, благодаря этому имеет длительный срок эксплуатации.

Характеристики

• t окружающей среды ≤ 80°С;
• расход воды от 25 до 400 м³/ч;
• допустимая разница давления ≤ 10 бар;
• вязкость рабочей среды ≤50 сСт;
• рабочая температура -25...+90 °C;
• принцип работы – с сервоприводом (поршень);
• размер отверстия – 65 мм;
• диаметр клапана – от 6 мм до 25 мм;
• резьбовое соединение клапана – G 2 1/2.

Соленоид идет в комплекте. Встроенный фильтр пилотной системы обеспечивает минимальное время закрытия/открытия механизма.



Серия имеет несколько моделей, которые отличаются типом соединения, размером проема, величиной перепада давления и расходом воды или пара. Благодаря широкой модельной линейке заказчик может выбрать продукт, максимально отвечающий технологической схеме.
