EV210A: компактный двухпозиционный двухходовой электромагнитный клапан прямого действия


В различных отраслях производства требуется точный контроль расхода рабочих сред. Эту функцию выполняют двухходовые клапаны серии EV от датской компании Danfoss. В линейке продукции модели EV210A имеют самые компактные габариты и могут быть установлены в схемах, где необходимо экономить место. Но скромные размеры не влияют на надежность, экономичность и пропускную способность изделия. Устройство справляется с поставленными задачами и имеет свои преимущества.


Отличительные особенности


Основное отличие данного устройства – компактность. Вес изделия без катушки составляет от 85 г до 125 г. Механизм имеет простую конструкцию, что добавляет ему надежности и не требует специальных навыков в установке, обслуживании. Благодаря универсальности устройства любой соленоид типа АВ, АС, АМ, АК можно присоединить к нему.

Электроприводы имеют минимальное энергопотребление и монтируются без остановки схемы. Электромагнитные клапаны прямого действия также имеют преимущество за счет того, что для их работы не требуется наличия перепада давления.


Принцип действия


Само наименование продукта дает представление о функциях и механизме действия:
  1. Двухходовой – это способ управления потоком в трубопроводе. Устройство имеет 1 вход и 1 выход и способно открывать/перекрывать протекающую через него жидкость или газ.
  2. Электромагнитный – управление движением запорного устройства или поршня с мембраной, открывающего/запирающего впускное/выпускное отверстие, осуществляется за счет магнитного поля катушки (соленоида).
  3. Прямого действия – изменение положения мембраны происходит под влиянием перемещения сердечника соленоида при подаче на обмотку напряжения.
Как все электромагнитные клапана, модели серии EV210A по рабочему положению классифицируют на следующие типы:

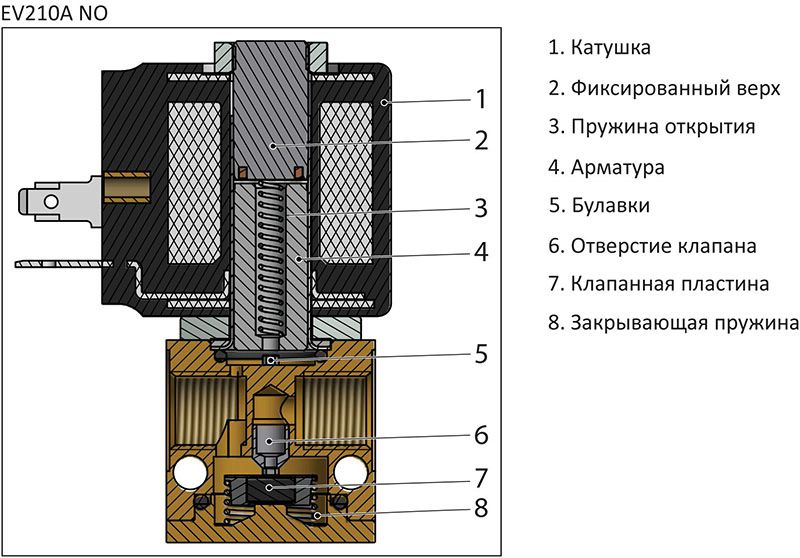

  • НО (нормально открытые) – затворная мембрана открыта и не препятствует прохождению технологической среды;

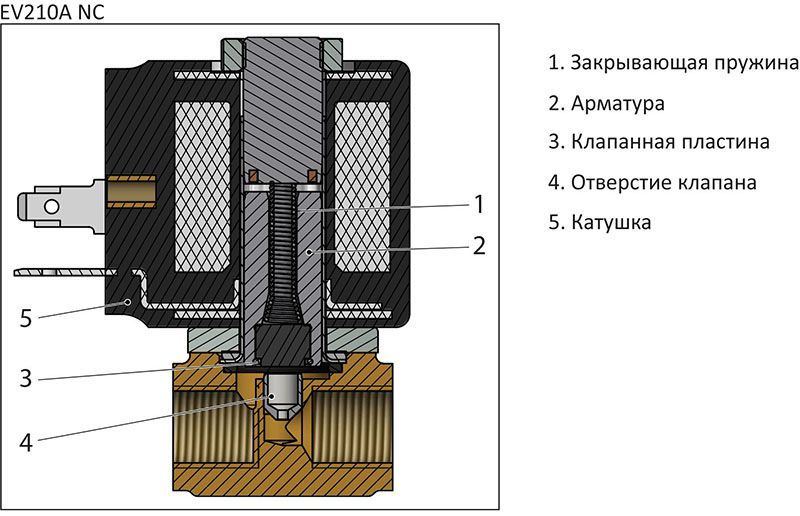

  • НЗ (нормально закрытые) – если отсутствует напряжение на соленоиде, то запорная пластина закрыта.
Простота механизма обуславливает надежность и экономичность моделей.

Технические характеристики


Продукты модельного ряда различаются по материалу корпуса. Для нейтральных сред (вода, масло, воздух) прибор заключен в латунную оболочку. Приспособление, используемое для агрессивных газов и жидкостей, имеет покрытие из антикоррозионной стали. Из нее выполнены и все детали – якорь, пружина, тарелка, трубка.

Клапан надежно работает при низких (-30°С) и высоких (+120°С) температурах содержимого трубопровода. При этом и t окружающей среды может отличаться от комфортной (до +50°С). Разница давления в устройстве и трубопроводе может составлять от 0 до 30 бар. Механизм не рассчитан на среды с высокой вязкостью, и этот показатель ограничен 20 сСт. Коэффициент пропускной способности составляет 0,04-0,26 м3/ч.


Область применения


Серия EV210A используется в различных отраслях промышленности, в частности химической и нефтеперерабатывающей, а также в фильтрационных водопроводах. В ЖКХ прибор регулирует поток в канализационной, отопительной и водопроводной системе.

В растениеводстве может использоваться в поливальных, дозирующих и смешивающих конструкциях. Сфера применения постоянно расширяется, что увеличивает спрос на высококачественную продукцию компании Данфосс.

Изображения - EV210A, Компактный двухходовой электромагнитный клапан прямого действия

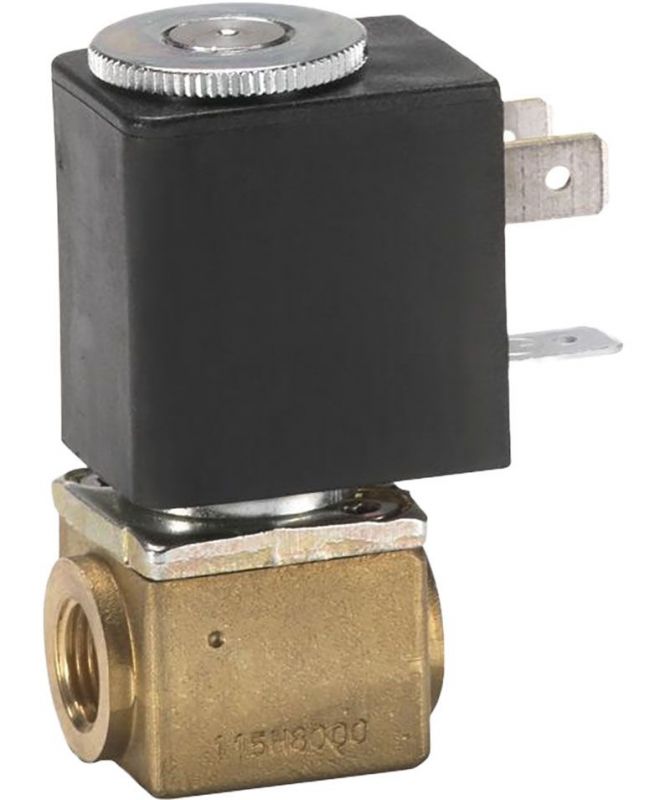

kompaktnye-dvuhpozitsionnye-dvuhhodovye-elektromagnitnye-klapany-pryamogo-dejstviya-ev210a

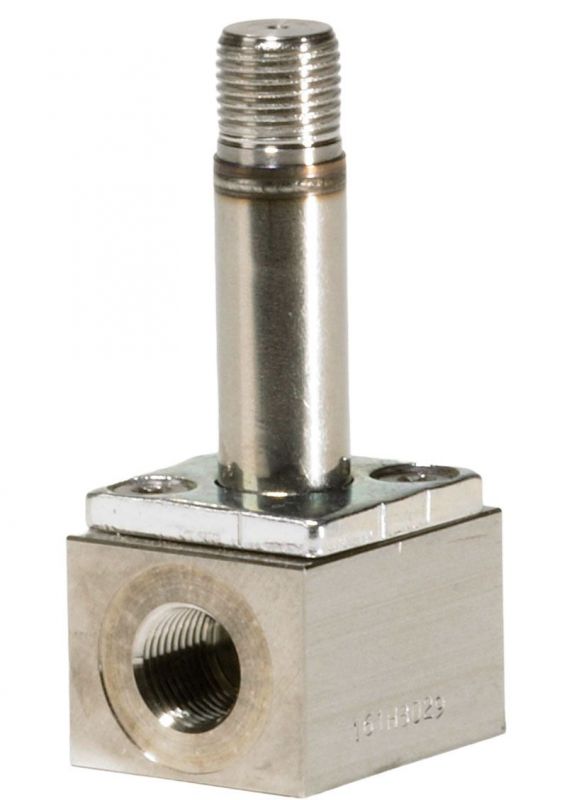

kompaktnye-dvuhpozitsionnye-dvuhhodovye-elektromagnitnye-klapany

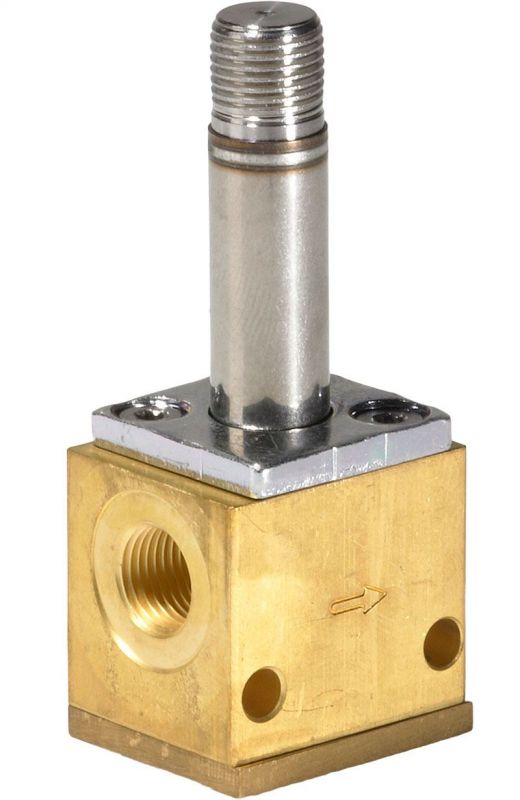

kompaktnye-klapany-uplotnenie-epdm

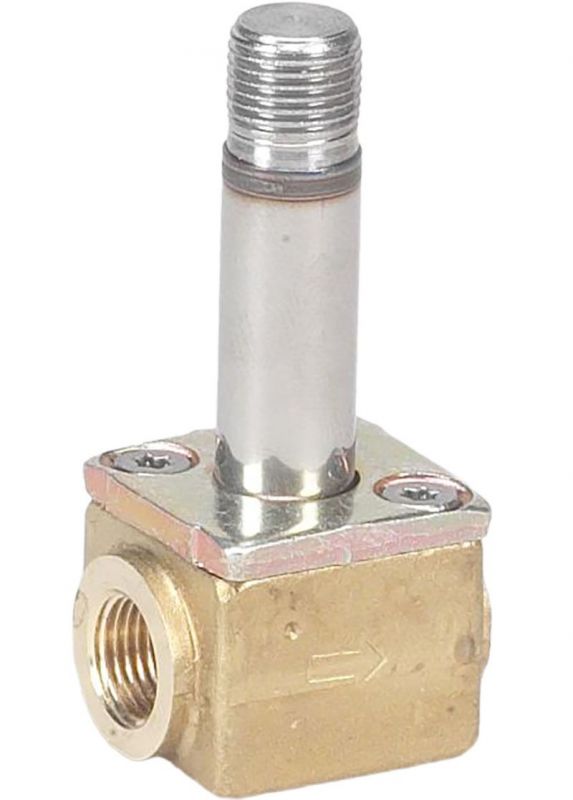

seriya-kompaktnyh-klapanov-temperatura-okruzhayuschej-sredy-do-50-gradusov
Доступные для заказа модификации - EV210A, Компактный двухходовой электромагнитный клапан прямого действия
Код заказа Тип Присоединение Уплотнение Ду, мм Допустимое давление, бар Kv, m3h
032H8000 EV210A G 1/2 EPDM 1.2 mm 30 bar 0.04 m3/h
032H8001 EV210A G 1/2 FKM 1.2 mm 30 bar 0.04 m3/h
032H8003 EV210A G 1/8 FKM 9 mm 30 bar 0.08 m3/h
032H8004 EV210A G 1/2 EPDM 2.0 mm 30 bar 0.11 m3/h
032H8005 EV210A G 1/2 FKM 2.0 mm 30 bar 0.11 m3/h
032H8006 EV210A G 1/2 EPDM 2.5 mm 4 bar 0.17 m3/h
032H8007 EV210A G 1/2 FKM 2.5 mm 4 bar 0.17 m3/h
032H8008 EV210A G 1/2 EPDM 3.0 mm 14 bar 0.22 m3/h
032H8009 EV210A G 1/2 FKM 3.0 mm 14 bar 0.22 m3/h
032H8014 EV210A G 1/4 EPDM 2.5 mm 4 bar 0.17 m3/h
032H8015 EV210A G 1/4 FKM 2.5 mm 4 bar 0.17 m3/h
032H8016 EV210A G 1/4 EPDM 3.0 mm 14 bar 0.22 m3/h
032H8017 EV210A G 1/4 FKM 9 mm 14 bar 0.22 m3/h
032H8018 EV210A G 1/4 EPDM 3.5 mm 11 bar 0.26 m3/h
032H8019 EV210A G 1/4 FKM 3.5 mm 11 bar 0.26 m3/h
032H801902 EV210A G 1/4 FKM 9 mm 11 bar 0.26 m3/h
032H8025 EV210A G 1/2 FKM 1.2 mm 50 bar 0.04 m3/h
032H8027 EV210A G 1/2 FKM 1.5 mm 50 bar 0.08 m3/h
032H8029 EV210A G 1/2 FKM 2.0 mm 50 bar 0.11 m3/h
032H8033 EV210A G 1/2 FKM 3.0 mm 14 bar 0.22 m3/h
032H8039 EV210A G 1/4 FKM 2.5 mm 4 bar 0.17 m3/h
032H8041 EV210A G 1/4 FKM 9 mm 14 bar 0.22 m3/h
032H8043 EV210A G 1/4 FKM 3.5 mm 11 bar 0.26 m3/h
032H8047 EV210A G 1/4 EPDM 9 mm 50 bar 0.08 m3/h
032H8049 EV210A G 1/2 FKM 1.5 mm 50 bar 0.06 m3/h
032H8051 EV210A G 1/2 FKM 2.0 mm 14 bar 0.12 m3/h
032H8053 EV210A G 1/2 FKM 2.5 mm 10 bar 0.15 m3/h
032H8057 EV210A G 1/2 FKM 3.5 mm 50 bar 0.2 m3/h
032H8067 EV210A Фланец 22 mm FKM 9 mm 50 bar 0.11 m3/h
032H8257 EV210A G 1/8 PTFE 9 mm 4 bar 0.17 m3/h
