EV210A: компактний двопозиційний двоходовий електромагнітний клапан прямої дії


У різних галузях виробництва потрібен точний контроль витрати робочих середовищ. Цю функцію виконують двоходові клапани серії EV від данської компанії Danfoss. У лінійці продукції моделі EV210A мають компактні габарити і можуть бути встановлені в схемах, де необхідно економити місце. Але скромні розміри не впливають на надійність, економічність та пропускну здатність виробу. Пристрій справляється з поставленими завданнями та має свої переваги.


Відмітні особливості


Основна відмінність цього пристрою – компактність. Вага виробу без котушки становить від 85 г до 125 г. Механізм має просту конструкцію, що додає йому надійності та не потребує спеціальних навичок у встановленні, обслуговуванні. Завдяки універсальності пристрою будь-який соленоїд типу АВ, АС, АМ, АК можна приєднати до нього.

Електроприводи мають мінімальне енергоспоживання та монтуються без зупинки схеми. Електромагнітні клапани прямої дії мають перевагу за рахунок того, що для їх роботи не потрібно наявності перепаду тиску.


Принцип дії


Саме найменування продукту дає уявлення про функції та механізм дії:
  1. Двоходовий – це спосіб керування потоком у трубопроводі. Пристрій має 1 вхід і 1 вихід і здатне відкривати/перекривати рідину або газ, що протікає через нього.
  2. Електромагнітний – керування рухом запірного пристрою або поршня з мембраною, що відкриває/замикає впускний/випускний отвір, здійснюється за рахунок магнітного поля котушки (соленоїда).
  3. Прямої дії – зміна положення мембрани відбувається під впливом переміщення сердечника соленоїда при подачі на обмотку напруги.
Як усі електромагнітні клапани, моделі серії EV210A за робочим становищем класифікують на такі типи:

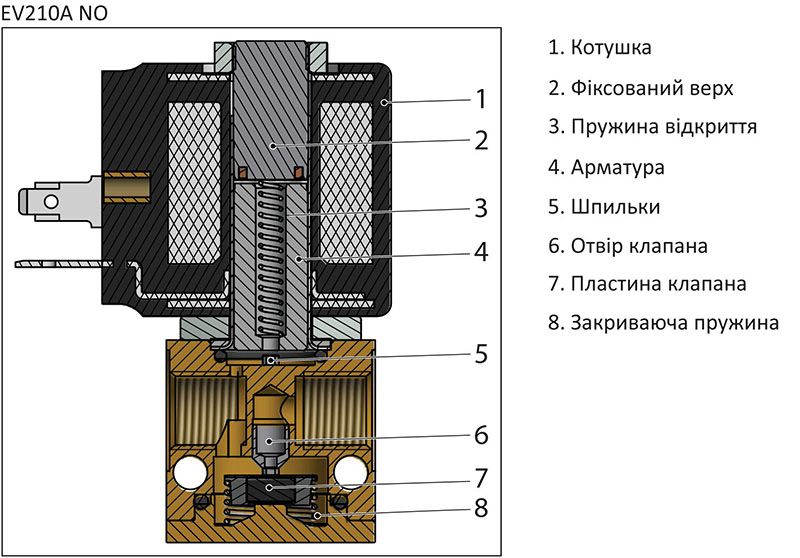

  • НВ (нормально відкриті) – затворна мембрана відкрита і не перешкоджає проходженню технологічного середовища;

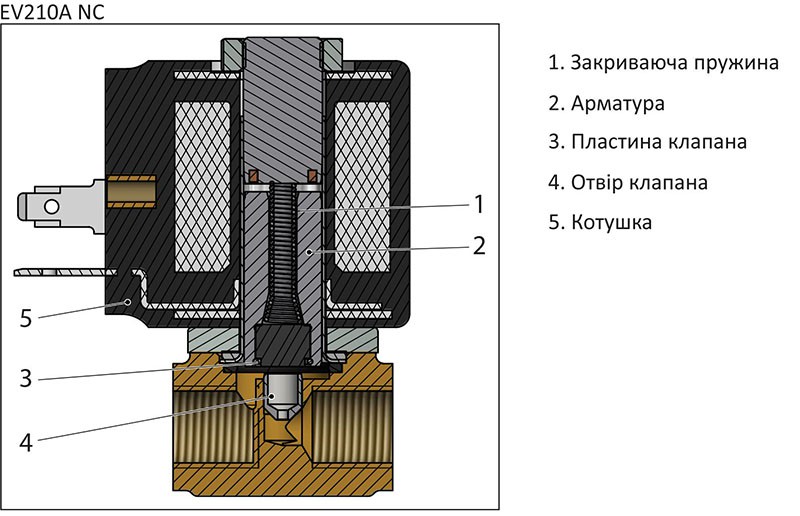

  • НЗ (нормально закриті) – якщо відсутня напруга на соленоїді, то запірна пластина закрита.
Простота механізму зумовлює надійність та економічність моделей.

Технічні характеристики


Продукти модельного ряду розрізняються за матеріалом корпусу. Для нейтральних середовищ (вода, олія, повітря) прилад поміщений у латунну оболонку. Пристрій, що використовується для агресивних газів та рідин, має покриття з антикорозійної сталі. З неї виконані всі деталі – якір, пружина, тарілка, трубка.

Клапан надійно працює при низьких (-30°С) та високих (+120°С) температурах вмісту трубопроводу. При цьому t довкілля може відрізнятися від комфортного (до +50°С). Різниця тиску в пристрої та трубопроводі може становити від 0 до 30 бар. Механізм не розрахований на середовища з високою в'язкістю, і цей показник обмежений 20 ст. Коефіцієнт пропускної спроможності становить 0,04-0,26 м3/год.


Галузь застосування


Серія EV210A використовується у різних галузях промисловості, зокрема хімічної та нафтопереробної, а також у фільтраційних водопроводах. У ЖКГ прилад регулює потік у каналізаційній, опалювальній та водопровідній системі.

У рослинництві може використовуватися в поливальних, конструкціях, що дозують і змішують. Сфера застосування постійно розширюється, що підвищує попит на якісну продукцію компанії Данфосс.
Зображення - EV210A, Компактний двоходовий електромагнітний клапан прямої дії
kompaktnye-dvuhpozitsionnye-dvuhhodovye-elektromagnitnye-klapany-pryamogo-dejstviya-ev210a
kompaktnye-dvuhpozitsionnye-dvuhhodovye-elektromagnitnye-klapany
kompaktnye-klapany-uplotnenie-epdm
seriya-kompaktnyh-klapanov-temperatura-okruzhayuschej-sredy-do-50-gradusov
Доступні для замовлення модифікації - EV210A, Компактний двоходовий електромагнітний клапан прямої дії
Код замовлення Тип Приєднання Ущільнення Ду, мм Допустимий
тиск, бар		 Kv, m3/h
032H8000 EV210A G 1/2 EPDM 1.2 mm 30 bar 0.04 m3/h
032H8001 EV210A G 1/2 FKM 1.2 mm 30 bar 0.04 m3/h
032H8003 EV210A G 1/8 FKM 9 mm 30 bar 0.08 m3/h
032H8004 EV210A G 1/2 EPDM 2.0 mm 30 bar 0.11 m3/h
032H8005 EV210A G 1/2 FKM 2.0 mm 30 bar 0.11 m3/h
032H8006 EV210A G 1/2 EPDM 2.5 mm 4 bar 0.17 m3/h
032H8007 EV210A G 1/2 FKM 2.5 mm 4 bar 0.17 m3/h
032H8008 EV210A G 1/2 EPDM 3.0 mm 14 bar 0.22 m3/h
032H8009 EV210A G 1/2 FKM 3.0 mm 14 bar 0.22 m3/h
032H8014 EV210A G 1/4 EPDM 2.5 mm 4 bar 0.17 m3/h
032H8015 EV210A G 1/4 FKM 2.5 mm 4 bar 0.17 m3/h
032H8016 EV210A G 1/4 EPDM 3.0 mm 14 bar 0.22 m3/h
032H8017 EV210A G 1/4 FKM 9 mm 14 bar 0.22 m3/h
032H8018 EV210A G 1/4 EPDM 3.5 mm 11 bar 0.26 m3/h
032H8019 EV210A G 1/4 FKM 3.5 mm 11 bar 0.26 m3/h
032H801902 EV210A G 1/4 FKM 9 mm 11 bar 0.26 m3/h
032H8025 EV210A G 1/2 FKM 1.2 mm 50 bar 0.04 m3/h
032H8027 EV210A G 1/2 FKM 1.5 mm 50 bar 0.08 m3/h
032H8029 EV210A G 1/2 FKM 2.0 mm 50 bar 0.11 m3/h
032H8033 EV210A G 1/2 FKM 3.0 mm 14 bar 0.22 m3/h
032H8039 EV210A G 1/4 FKM 2.5 mm 4 bar 0.17 m3/h
032H8041 EV210A G 1/4 FKM 9 mm 14 bar 0.22 m3/h
032H8043 EV210A G 1/4 FKM 3.5 mm 11 bar 0.26 m3/h
032H8047 EV210A G 1/4 EPDM 9 mm 50 bar 0.08 m3/h
032H8049 EV210A G 1/2 FKM 1.5 mm 50 bar 0.06 m3/h
032H8051 EV210A G 1/2 FKM 2.0 mm 14 bar 0.12 m3/h
032H8053 EV210A G 1/2 FKM 2.5 mm 10 bar 0.15 m3/h
032H8057 EV210A G 1/2 FKM 3.5 mm 50 bar 0.2 m3/h
032H8067 EV210A Фланець 22 mm FKM 9 mm 50 bar 0.11 m3/h
032H8257 EV210A G 1/8 PTFE 9 mm 4 bar 0.17 m3/h
