EV245B: паровий електромагнітний двоходовий клапан

Моделі лінійки EV245B розроблені спеціально для систем із парою високої температури. Тому в стандартну схему двоходового електромагнітного клапана компанія Danfoss (Данія) внесла зміни, які зробили продукт надійним та стійким навіть у екстремальних умовах функціонування.

Пристрій та особливості

Розробники Данфосс врахували всі нюанси парових установок та створили арматуру, яка максимально відповідає технологічним вимогам. Продукт випущений ринку 1976 р. і забезпечує безперебійну роботу парових установок у різних галузях промисловості.

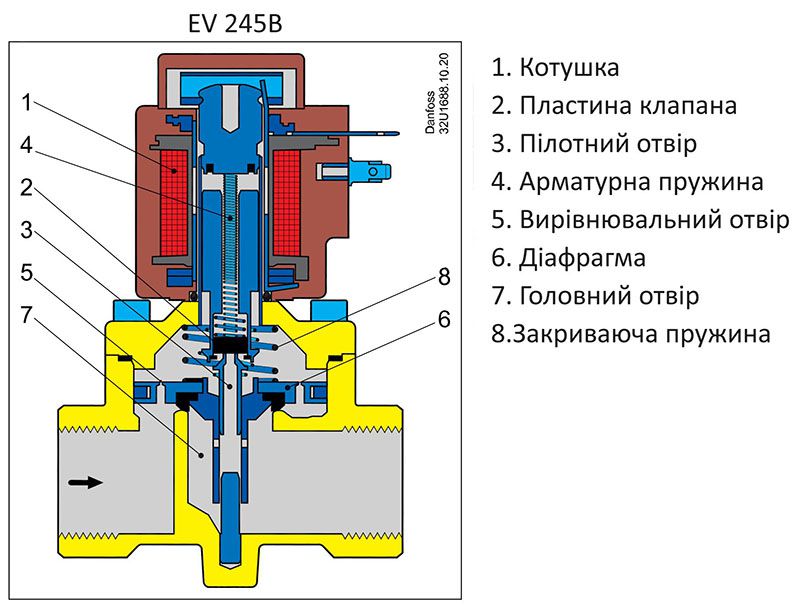

Складається пристрій із наступних деталей:

корпуси;
котушки;
тарілки клапана;
пружини якоря;
мембрани;
закриває пружини;
отворів - регулюючого, що вирівнює, головного.

Завдяки більш довгому ходу поршня продукт забезпечує більш швидке нагрівання робочого середовища, що є важливою перевагою в тих системах, де ця характеристика необхідна.

Крім того, двонаправлений поршень і додаткова пружина повороту розташовані таким чином, що протікання виключені. Додатково, для підвищення надійності пристрою під час роботи з гарячою парою, поршневе кільце роблять із тефлону, який армований скловолокном.

Також для EV245B були розроблені котушки, які безперебійно функціонують за високих температур:

BB (постійний струм) при t <140°C;
ВР (змінний струм) і BN для t <160°C;
BQ (змінний струм) для t <185°C.

Соленоїд фіксується на корпусі приладу за допомогою клямки.

Технічні характеристики

Лінійка EV245B має дві модифікації, що характеризуються такими параметрами:

перепадом тиску від 0,1 до 10 бар;
максимальним випробувальним тиском до 25 бар;
t робочого середовища в діапазоні від 0°С до 185°С;
t навколишнього повітря до +40 ° С;
діаметром отворів – 15 та 20 мм;
пропускною здатністю – 4,5 та 5,5 м3/год;
часом відкриття – 200 мс;
часом закриття – 2000 мс;
повною масою корпусу з котушкою – для BQ та ВР – 720 та 750 г, а для BN – 1 кг;
класом захисту соленоїда – IP65.

Принцип дії та сфера застосування

Механізм функціонування електромагнітного клапана можна розібрати з прикладу нормально-закритого типу пристрою. За відсутності напруги на обмотці котушки (положення «закрито») пружина якоря притискає тарілку, перекриваючи отвір, що регулює. За рахунок вирівнюючого отвору тиск на штоку підвищується.

Поступово Р (тиск) на вході та на поршні порівнюється, блокується головний отвір. Потік не може рухатися доти, доки на соленоїд не буде подано напругу. При подачі імпульсу пристрій перетворюється на стан «відкрито». Розблокується отвір, що регулює, а так як його діаметр більше, ніж у вирівнюючого, то Р над штоком знижується, він піднімається, відкриваючи головний отвір. Потік вільно проходить магістраллю.

У нормально-відкритому типі відбувається все навпаки – за відсутності подачі струму клапан перебуває у положенні «відкрито», а при надходженні імпульсу – «закрито». Моделі EV245B успішно працюють в установках, де є чиста пара - в автоклавах, пральних, стерилізаторах, у виробництві продуктів харчування та медикаментів, в атомній промисловості, виробництві електроенергії, теплообмінниках, парових турбінах і т.д.

Документація для - EV245B, Електромагнітний клапан для систем автоматизації

Зображення - EV245B, Електромагнітний клапан для систем автоматизації

ev245b-2-2-hodovoj-elektromagnitnyj-klapan

Доступні для замовлення модифікації - EV245B, Електромагнітний клапан для систем автоматизації

Код замовлення	Тип	Приєднання	Ущільнення	Ду, мм	Допустимий тиск, бар	Kv, m3/h
032U3833	EV245B	G 1/2	PTFE	15 mm	15 bar	5 m3/h
