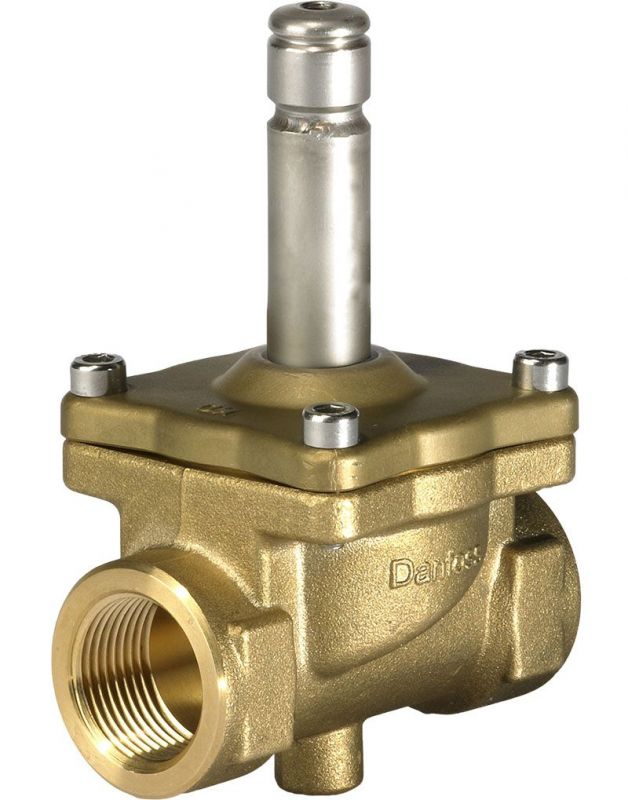

EV245B: паровой электромагнитный двухходовой клапан

Модели линейки EV245B разработаны специально для систем с паром высокой температуры. Поэтому в стандартную схему двухходового электромагнитного клапана компания Danfoss (Дания) внесла изменения, сделавшие продукт надежным и устойчивым даже в экстремальных условиях функционирования.

Устройство и особенности

Разработчики Данфосс учли все нюансы паровых установок и создали арматуру, которая максимально отвечает технологическим требованиям. Продукт выпущен на рынок в 1976 г. и обеспечивает бесперебойную работу паровых установок в различных отраслях промышленности.

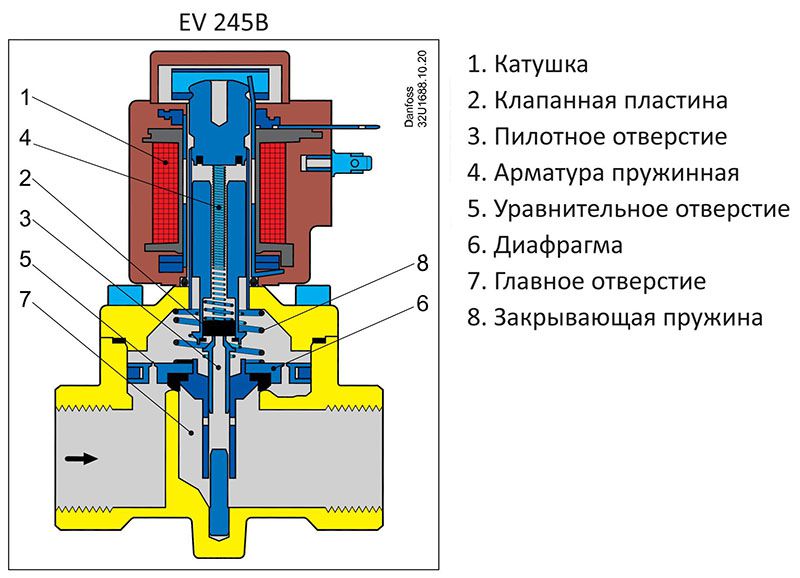

Состоит устройство из следующих деталей:

корпуса;
катушки;
тарелки клапана;
пружины якоря;
мембраны;
закрывающей пружины;
отверстий – регулирующего, выравнивающего, главного.

Благодаря более длинному ходу поршня продукт обеспечивает более быстрый нагрев рабочей среды, что является важным преимуществом в тех системах, где необходима эта характеристика.

Кроме того, двунаправленный поршень и дополнительная возвратная пружина расположены таким образом, что протечки исключены. Дополнительно, для повышения надежности устройства при работе с горячим паром, поршневое кольцо делают из тефлона, который армирован стекловолокном.

Также для EV245B были разработаны катушки, которые бесперебойно функционируют при высоких температурах:

BB (постоянный ток) при t <140°C;
ВВ (переменный ток) и BN для t <160°C;
BQ (переменный ток) для t <185°C.

Соленоид фиксируется на корпусе прибора с помощью защелки.

Технические характеристики

Линейка EV245B имеет две модификации, которые характеризуются следующими параметрами:

перепадом давления от 0,1 до 10 бар;
максимальным испытательным давлением до 25 бар;
t рабочей среды в диапазоне от 0°С до 185°С;
t окружающего воздуха до +40°С;
диаметром отверстий – 15 и 20 мм;
пропускной способностью – 4,5 и 5,5 м3/ч;
временем открытия – 200 мс;
временем закрытия – 2000 мс;
полной массой корпуса с катушкой – для BQ и ВВ – 720 и 750 г, а для BN – 1 кг;
классом защиты соленоида – IP65.

Принцип действия и область применения

Механизм функционирования электромагнитного клапана можно разобрать на примере нормально-закрытого типа устройства. При отсутствии напряжения на обмотке катушки (положение «закрыто») пружина якоря придавливает тарелку, перекрывая регулирующее отверстие. За счет выравнивающего отверстия давление на штоке повышается.

Постепенно Р (давление) на входе и на поршне сравнивается, блокируется главное отверстие. Поток не может двигаться до тех пор, пока на соленоид не будет подано напряжение. При подаче импульса устройство переходит в состояние «открыто». Разблокируется регулирующее отверстие, а так как его диаметр больше, чем у выравнивающего, то Р над штоком снижается, он поднимается, открывая главное отверстие. Поток свободно проходит по магистрали.

В нормально-открытом типе происходит все наоборот – при отсутствии подачи тока клапан находится в положении «открыто», а при поступлении импульса – «закрыто». Модели EV245B успешно работают в установках, где имеется чистый пар – в автоклавах, прачечных, стерилизаторах, в производстве продуктов питания и медикаментов, в атомной промышленности, производстве электроэнергии, в теплообменниках, в паровых турбинах и т.д.
