EV225B: двухпозиционный двухходовой электромагнитный клапан для пара с сервоприводом


Электромагнитный клапан серии EV225B предназначен для регулирования потока рабочих сред, в данном конкретном случае, это пар, который подается по трубопроводам. Он является конечным звеном в управляющей автоматической системе. Благодаря соленоиду он срабатывает дистанционно и не требует присутствия технического персонала.

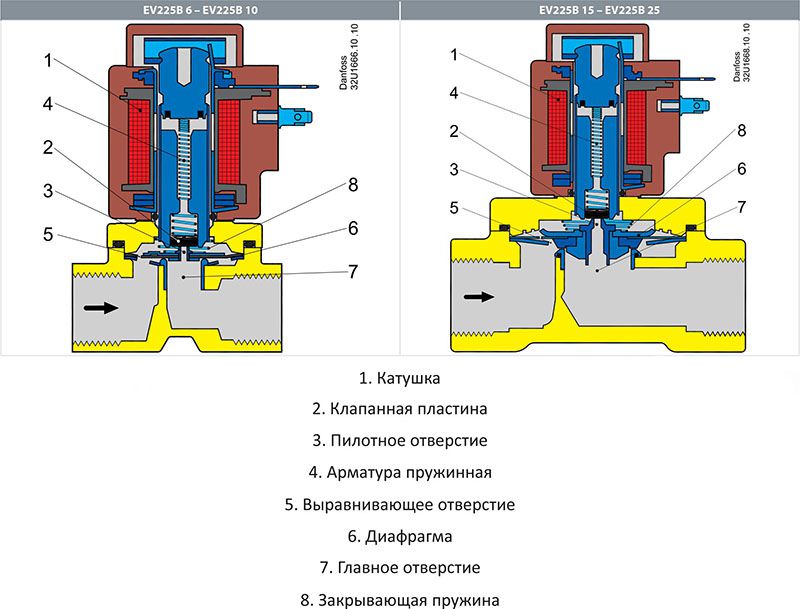

Устройство и принцип работы


Электромагнитные клапаны компании Danfoss (Дания) – это высокотехнологичный продукт, механическая и электрическая части которого объединены в одном корпусе. Обмотки катушки надежно изолированы от действия рабочей среды. Мобильный сердечник помещается внутри закрытой трубки из коррозиеустойчивого металла. Именно он служит приводом прибора. Напряжение, подаваемое на обмотку, генерирует магнитное поле, которое перемещает сердечник и активирует запирающую конструкцию, состоящую из поршня или тарелки.

Обратное (возвратное) движение поршня обеспечивает упругая пружина. Обе эти силы имеют противоположное направление. С помощи величины электротока, подающегося на соленоид, осуществляется не только перекрытие потока, но и регулировка. При отключении напряжения запирающая арматура возвращается в исходное положение. Для нормально закрытого (НЗ) типа устройства вводной шлюз перекрыт, а для нормально открытого (НО) свободен.

Электромагнитные клапана EV225B имеют 2 отверстия – входное и выходное, что описывается термином «двухходовая конструкция». Благодаря особенности продукта – мембране, изготовленной из тефлона (PTFE), он может эффективно и бесперебойно работать даже с загрязненными средами. Антикоррозионные свойства материалов, из которых произведены все внутренние детали и корпус, обусловили продолжительный срок эксплуатации даже в неблагоприятных условиях и при работе с агрессивным содержимым системы.

Технические характеристики


Кроме возможности регулировки и компактности, механизм отличается следующими параметрами:


Тип

НЗ и НО

Диапазон перепада Р (бар)

0,2-10

Р max (бар)

50

Время открытия (мс)

50

Время закрытия (мс)

300

Пропускная способность (м3/ч)

0,9-6,0

t max окружающей среды (°С)

+40

T технологической среды (°С)

0…  185

Тип катушки

BQ (перем. ток) до +185°С

BN (пост. ток) до +160°С

BB до +160°С

Диаметр отверстия (мм)

25

Класс защиты

До IP65

Масса (кг)

1,98

Благодаря использованию соленоида в качестве приводящего агрегата устройство экономит электроэнергию, что является одной из главных характеристик продукции Данфосс.


Область применения


Двухходовой клапан серии EV225B применяют в коммунальном хозяйстве, в химической, нефтедобывающей, пищевой, целлюлозной промышленности, машиностроении и др. Также он входит в схемы паровых котлов в бытовом и промышленном секторе.
Изображения - EV225B, Двухходовой электромагнитный клапан с приводом
klapan-ev225b-klass-zaschity-katushki-do-ip65

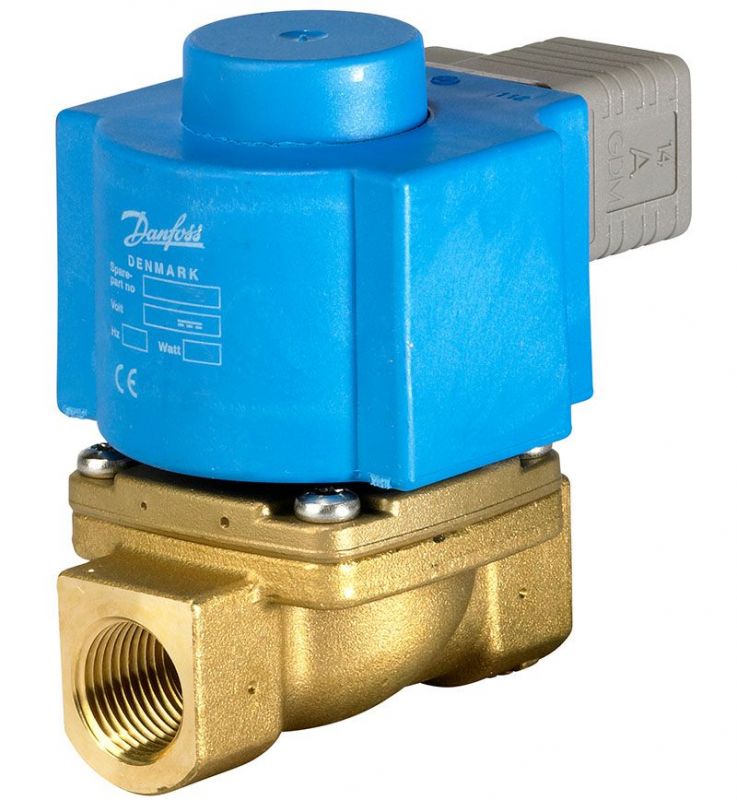

ev225b-dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan

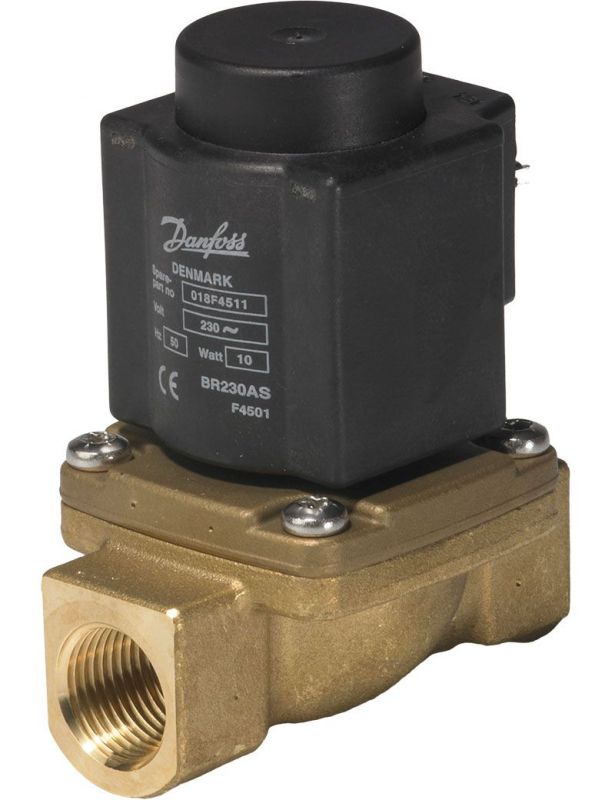

klapan-ev225b-yavlyaetsya-dvuhpozitsionnym-dvuhhodovym-elektromagnitnym-klapanom-s-servoprivodom
Доступные для заказа модификации - EV225B, Двухходовой электромагнитный клапан с приводом
Код заказа Тип Присоединение Уплотнение Ду, мм Допустимое давление, бар Kv, m3h
032U3802 EV225B G 1/4 PFTE 6 mm 10 bar 0.9 m3/h
032U3803 EV225B G 3/8 PFTE 10 mm 10 bar 2.2 m3/h
032U3804 EV225B G 1/2 PFTE 10 mm 10 bar 2.2 m3/h
032U380402 EV225B G 1/2 PFTE 10 mm 10 bar 2.2 m3/h
032U380416 EV225B G 1/2 PFTE 10 mm 10 bar 2.2 m3/h
032U380420 EV225B G 1/2 PFTE 10 mm 10 bar 2.2 m3/h
032U380431 EV225B G 1/2 PFTE 10 mm 10 bar 2.2 m3/h
032U3805 EV225B G 1/2 PFTE 15 mm 10 bar 3 m3/h
032U380502 EV225B G 1/2 PFTE 15 mm 10 bar 3 m3/h
032U380516 EV225B G 1/2 PFTE 15 mm 10 bar 3 m3/h
032U380520 EV225B G 1/2 PFTE 15 mm 10 bar 3 m3/h
032U380531 EV225B G 1/2 PFTE 15 mm 10 bar 3 m3/h
032U3806 EV225B G 3/4 PFTE 20 mm 10 bar 5 m3/h
032U380602 EV225B G 3/4 PFTE 20 mm 10 bar 5 m3/h
032U380616 EV225B G 3/4 PFTE 20 mm 10 bar 5 m3/h
032U380620 EV225B G 3/4 PFTE 20 mm 10 bar 5 m3/h
032U380631 EV225B G 3/4 PFTE 20 mm 10 bar 5 m3/h
032U3807 EV225B G 1 PFTE 25 mm 10 bar 6 m3/h
032U380702 EV225B G 1 PFTE 25 mm 10 bar 6 m3/h
032U380716 EV225B G 1 PFTE 25 mm 10 bar 6 m3/h
032U380720 EV225B G 1 PFTE 25 mm 10 bar 6 m3/h
032U380731 EV225B G 1 PFTE 25 mm 10 bar 6 m3/h
032U8025 EV225B G 1/2 PFTE 10 mm 10 bar 1.3 m3/h
