EV251B, Двухходовой электромагнитный клапан с принудительным подъемом
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Говдя Вадим: 068 957 20 05
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.

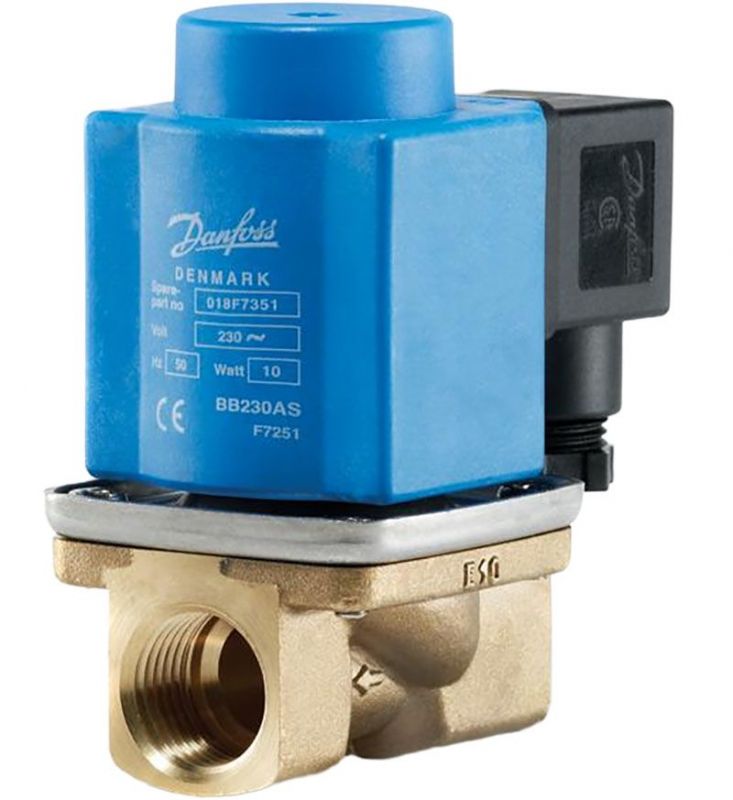

EV251B: двухходовой электромагнитный клапан с принудительным подъемом
Одной из моделей серии катушек с принудительным поднятием мембраны производства датской компании Danfoss является компактное устройство с соленоидом EV251B. Масса составляет всего 927 г. Электромагнитные клапана для управления потоком газообразной или жидкой рабочей среды находят широкое применение в энергетике, нефтяной, химической, пищевой, фармацевтической промышленности и в других областях техники. Отличительной особенностью данной модели является отсутствие перепада давления (ΔP) в системе, что позволяет расширить область применения продукции Данфосс.
Отличительные особенности
Двухходовые клапаны с принудительным подъемом производят двух типов:
- НЗ – нормально закрытое;
- НО – нормально открытое.
Их различие в изначальном положении мембраны (диафрагмы), перекрывающей основной канал, при отсутствии напряжения на обмотке соленоида. Устройство механизма универсальное – оно состоит из следующих деталей:
- латунного корпуса с 2 отверстиями – впускным и выпускным;
- соленоида или электромагнитной катушки;
- пружины;
- штока;
- мембраны;
- плунжера.
Главной конструктивной особенностью продукта является механическое прикрепление плунжера к мембране. Благодаря этому выполняется управление открытием/закрытием пилотного отверстия и потоком рабочей среды в системе при отсутствии ΔP, нестабильности показателя или минимальной разнице. Различия в конструкции отражаются на механизме работы устройства.
В модели типа НЗ в исходном состоянии подача импульса на электромагнит отсутствует, и электромагнитный клапан закрыт – диафрагма с присоединенным плунжером плотно прижаты к седлу уплотнителя. Воздействие на запорную систему оказывает упругая сила пружины и Р рабочей среды. Давление вверху мембраны поддерживается через перепускное отверстие в ней и равно Р в магистрали.
При подаче напряжения на обмотку появляется магнитное поле, которое перемещает плунжер и прикрепленную к нему мембрану. При этом проход пилотного канала открывается. Так как его диаметр больше перепускного, то Р над диафрагмой понижается, и из-за перепада давлений (ΔP) плунжер двигается вверх, открывая путь воде, газу и другим инертным средам. В моделях НО механизм работы противоположный описанному выше.
Двухходовой клапан EV251B позволяет снизить расход энергоносителя, контролировать рабочие среды, экономить место для установки и затраты на обслуживание.
Документация для - EV251B, Двухходовой электромагнитный клапан с принудительным подъемом

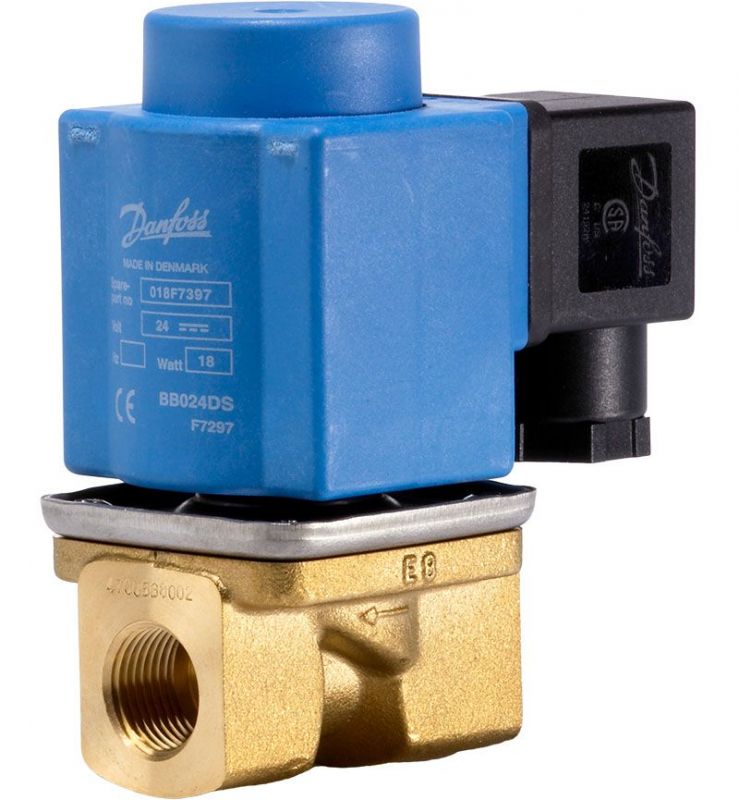

Изображения - EV251B, Двухходовой электромагнитный клапан с принудительным подъемом
Доступные для заказа модификации - EV251B, Двухходовой электромагнитный клапан с принудительным подъемом
Код заказа | Тип | Присоединение | Уплотнение | Ду, мм | Допустимое давление, бар | Kv, m3h |
032U538002 | EV251B | G 3/8 | NBR | 10 mm | 10 bar | 1.5 m3/h |
032U538016 | EV251B | G 3/8 | NBR | 10 mm | 10 bar | 1.5 m3/h |
032U538031 | EV251B | G 3/8 | NBR | 10 mm | 10 bar | 1.5 m3/h |
032U538102 | EV251B | G 1/2 | NBR | 12 mm | 10 bar | 2.5 m3/h |
032U538116 | EV251B | G 1/2 | NBR | 12 mm | 10 bar | 2.5 m3/h |
032U538131 | EV251B | G 1/2 | NBR | 12 mm | 10 bar | 2.5 m3/h |
032U538202 | EV251B | G 3/4 | NBR | 18 mm | 10 bar | 3.5 m3/h |
032U538216 | EV251B | G 3/4 | NBR | 18 mm | 10 bar | 3.5 m3/h |
032U538231 | EV251B | G 3/4 | NBR | 18 mm | 10 bar | 3.5 m3/h |
032U538302 | EV251B | G 1 | NBR | 22 mm | 10 bar | 3.5 m3/h |
032U538316 | EV251B | G 1 | NBR | 22 mm | 10 bar | 3.5 m3/h |
032U538331 | EV251B | G 1 | NBR | 22 mm | 10 bar | 3.5 m3/h |
