EV250B: двухпозиционный двухходовой электромагнитный клапан с принудительным подъемом


В отличие от большинства регулирующих механизмов гидравлических и пневматических систем производства Danfoss (Дания), двухпозиционный двухходовой клапан EV250B разработан для специальных условий – когда перепад давления в трубопроводе незначительный и расход сред минимальный из-за замкнутого контура.

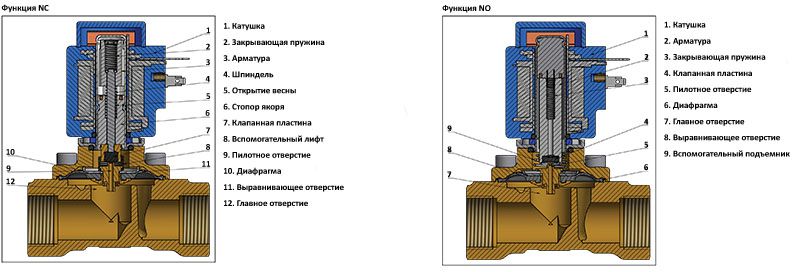

Особенности устройства и принцип работы


Комплектация механизма подобна другим моделям. Как все электромагнитные клапана, серия EV250B состоит из:
  • корпуса с впускным и выпускным отверстием;
  • катушки (соленоида);
  • пружины;
  • штока;
  • мембраны с плунжером.
Отличительной особенностью этого типа устройства является то, что плунжер прикреплен к диафрагме и действует как единое целое, перекрывая основное отверстие при ΔP = 0 бар.

Изначально (без подачи напряжения на обмотку соленоида) электромагнитный клапан закрыт (НЗ), т.е. мембрана с поршнем прижаты к седлу уплотнительной поверхности. Воздействие оказывает упругая сила пружины и Р рабочей среды. Давление над диафрагмой поддерживается через перепускное отверстие в ней и равно Р во входном канале.

Такое положение сохраняется до поступления импульса на соленоид. Магнитное поле, генерируемое катушкой, поднимает плунжер и прикрепленную к нему мембрану, открывая пилотный канал, диаметр которого больше перепускного. За счет этого Р в верхней части (над диафрагмой) снижается, и из-за разницы давлений (ΔP) мембрана с поршнем двигается вверх, открывая путь воде, газу и другим инертным средам.

В моделях НО (нормально открытые) алгоритм функционирования противоположный НЗ.


Технические характеристики


Широкий модельный ряд линейки решает все задачи технологической схемы. Выбрать адекватный вариант помогают характеристики механизма:


Тип

НЗ и НО

Диапазон ΔP (бар)

0-10

Р max (бар)

50

Время открытия (мс)

50

Время закрытия (мс)

300

Пропускная способность (м3/ч)

0,5-20

t max окружающей среды (°С)

+80

t технологической среды (°С)

-30… +140

Вязкость (сСт)

50

Напряжение питания катушки (В)

24B, 50/60 Гц, 6Вт

24B,14 Вт

230B, 50/60 Гц, 6Вт

Диаметр отверстия (мм)

10-50

Класс защиты

IP65

Устройство имеет встроенную защиту от гидроударов, обладает низким уровнем шума и хорошими эксплуатационными свойствами.


Область применения


Семейство EV250B используется в замкнутых системах, сливных емкостях, накопительных ресиверах и других системах, например:
  • в стоматологическом оборудовании;
  • в устройствах подачи питьевой воды;
  • в опреснителях;
  • в фильтровальных установках;
  • в поливальных, отопительных системах;
  • в парогенераторах;
  • в посудомоечном оборудовании;
  • в стиральных машинах;
  • в компрессорах;
  • в кондиционерах;
  • в стерилизаторах;
  • в бассейнах;
  • на пожарных станциях и т.д.
Востребованность продукции компании Данфосс обусловлена ее высоким качеством, надежностью, длительным сроком эксплуатации, простотой ухода и монтажа, доступной стоимостью, экономичностью.

Изображения - EV250B, Двухпозиционный электромагнитный клапан с подъемом

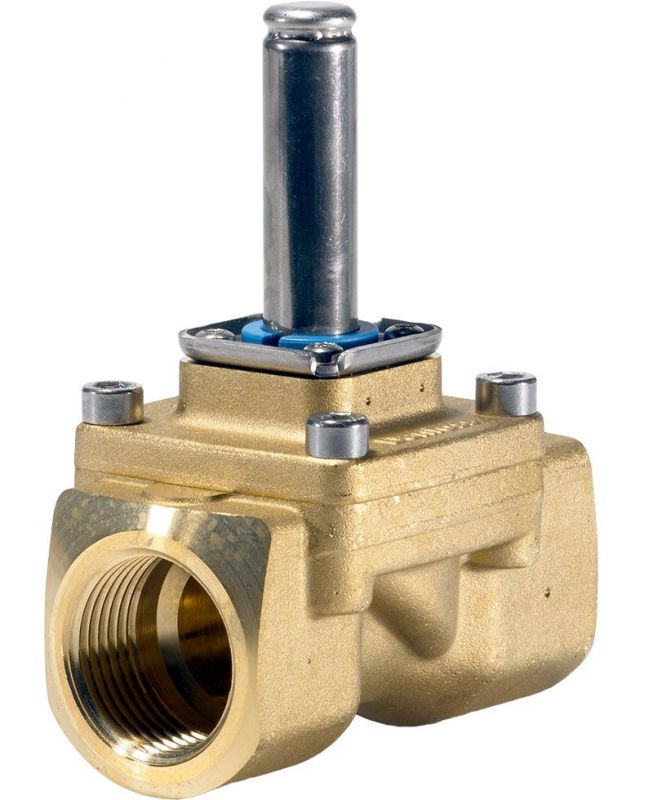

ev250b-dvuhpozitsionnyj-klapan
ev250b-dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan
dvuhpozitsionnye-dvuhhodovye-elektromagnitnye-klapany-s-prinuditelnym-podemom
diapazon-rashoda-05-20-m3-ch
ev250b-dvuhpozitsionnyj-klapan-10-15-bar

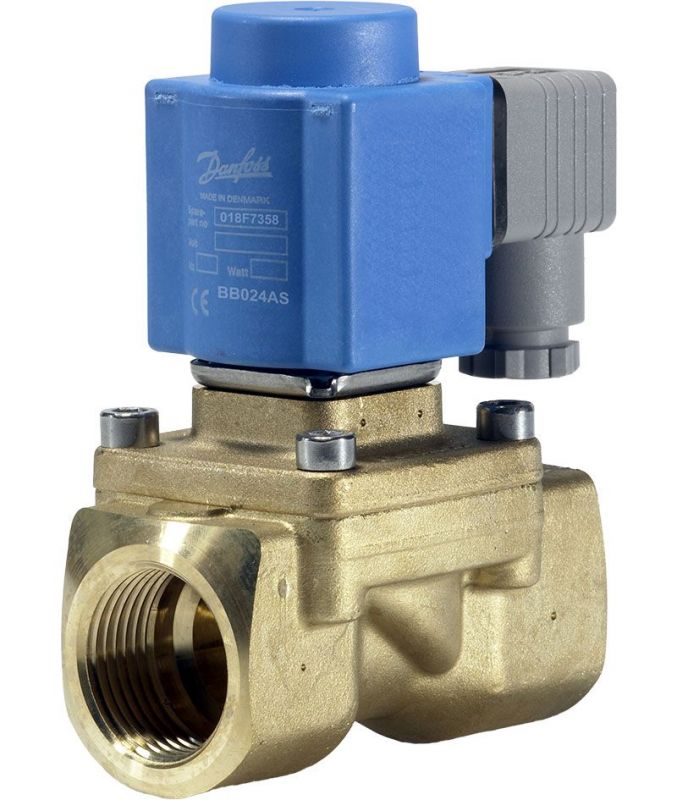

ev250b-dvuhpozitsionnyj-klapan-uplotnenie-epdm

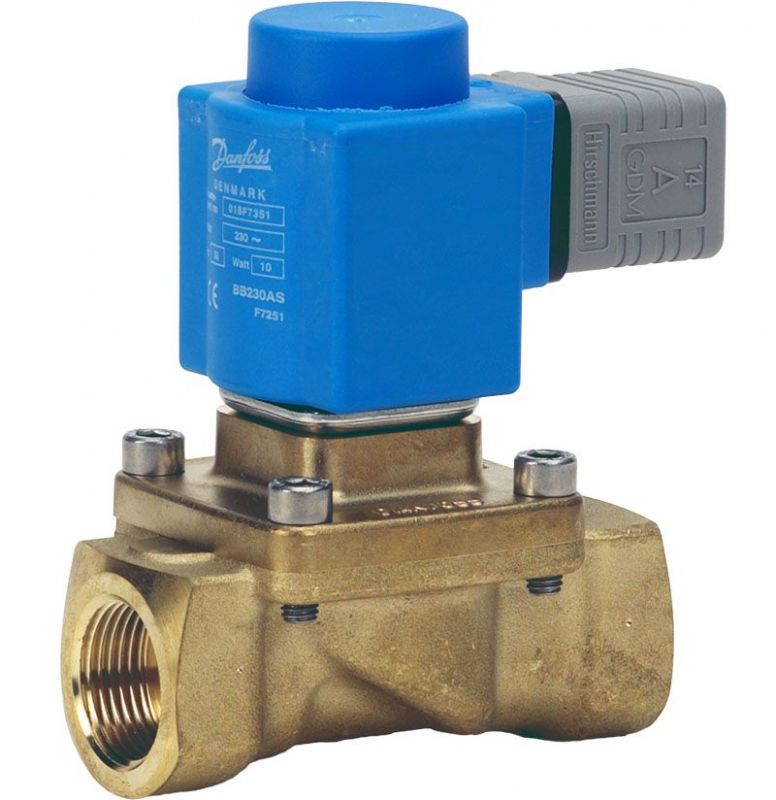

klapan-ev250b-du-10-22

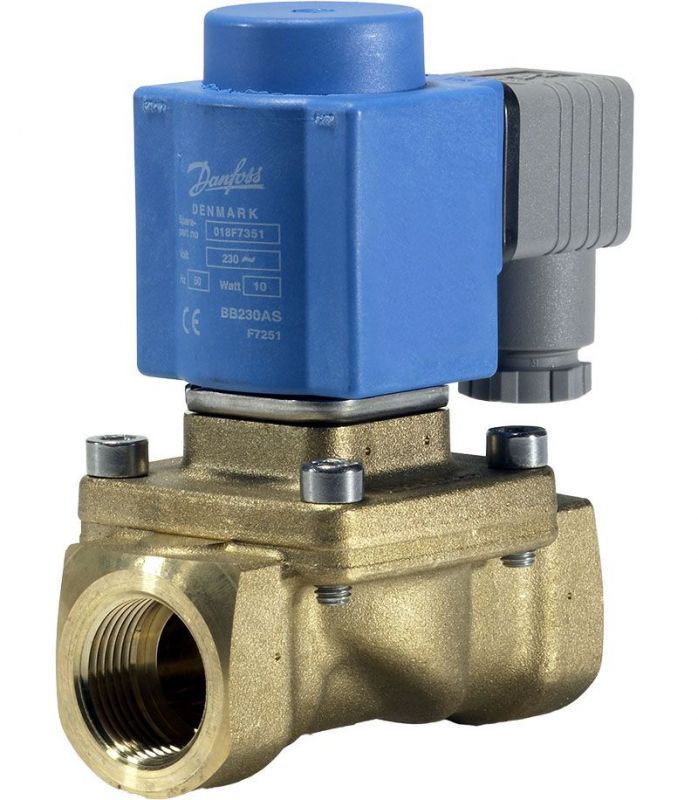

klapan-ev250b-s-prinuditelnym-podemom
Доступные для заказа модификации - EV250B, Двухпозиционный электромагнитный клапан с подъемом
Код заказа Тип Присоединение Уплотнение Ду, мм Допустимое давление, бар Kv, m3h
032U157102 EV250B G 3/8 EPDM 10 mm 10 bar 2.5 m3/h
032U157116 EV250B G 3/8 EPDM 10 mm 10 bar 2.5 m3/h
032U157131 EV250B G 3/8 EPDM 10 mm 10 bar 2.5 m3/h
032U158002 EV250B G 1/2 EPDM 12 mm 10 bar 4 m3/h
032U158016 EV250B G 1/2 EPDM 12 mm 10 bar 4 m3/h
032U158031 EV250B G 1/2 EPDM 12 mm 15 bar 4 m3/h
032U161402 EV250B G 3/4 EPDM 18 mm 10 bar 6 m3/h
032U161416 EV250B G 3/4 EPDM 18 mm 15 bar 6 m3/h
032U161431 EV250B G 3/4 EPDM 18 mm 10 bar 6 m3/h
032U162402 EV250B G 1 EPDM 22 mm 10 bar 7 m3/h
032U162416 EV250B G 1 EPDM 22 mm 10 bar 7 m3/h
032U162431 EV250B G 1 EPDM 22 mm 15 bar 7 m3/h
032U5250 EV250B G 3/8 EPDM 10 mm 10 bar 2.5 m3/h
032U5251 EV250B G 3/8 FKM 10 mm 10 bar 2.5 m3/h
032U5252 EV250B G 1/2 EPDM 12 mm 10 bar 4 m3/h
032U5253 EV250B G 1/2 FKM 12 mm 10 bar 4 m3/h
032U5254 EV250B G 3/4 EPDM 18 mm 10 bar 6 m3/h
032U5255 EV250B G 3/4 FKM 18 mm 10 bar 6 m3/h
032U5256 EV250B G 1 EPDM 22 mm 10 bar 7 m3/h
032U5257 EV250B G 1 FKM 22 mm 10 bar 7 m3/h
032U5350 EV250B G 3/8 EPDM 10 mm 10 bar 2.5 m3/h
032U5352 EV250B G 1/2 EPDM 12 mm 10 bar 4 m3/h
032U5353 EV250B G 1/2 FKM 12 mm 10 bar 4 m3/h
032U5354 EV250B G 3/4 EPDM 18 mm 10 bar 4.9 m3/h
032U5355 EV250B G 3/4 FKM 18 mm 10 bar 4.9 m3/h
032U5356 EV250B G 1 EPDM 22 mm 10 bar 5.2 m3/h
032U5357 EV250B G 1 FKM 22 mm 10 bar 5.2 m3/h
032U537631 EV250B G 1 EPDM 22 mm 10 bar 7 m3/h
032U7633 EV250B NPT 1/2 FKM 12 mm 10 bar 4 m?/h
032U7635 EV250B NPT 3/4 FKM 18 mm 10 bar 6 m3/h
032U7637 EV250B NPT 1 FKM 22 mm 15 bar 7 m3/h
