EV250B, Двопозиційний електромагнітний клапан з підйомом

EV250B, Двопозиційний електромагнітний клапан з підйомом
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Говдя Вадим: 068 957 20 05
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 155.00 - 440.00 EUR

EV250B: двопозиційний двоходовий електромагнітний клапан з примусовим підйомом


На відміну від більшості регулюючих механізмів гідравлічних та пневматичних систем виробництва Danfoss (Данія), двопозиційний двоходовий клапан EV250B розроблений для спеціальних умов – коли перепад тиску в трубопроводі незначний та витрата середовищ мінімальна через замкнутий контур.

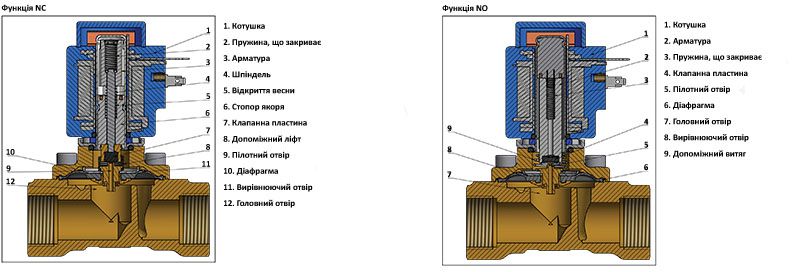

Особливості влаштування та принцип роботи


Комплектація механізму подібна до інших моделей. Як всі електромагнітні клапани, серія EV250B складається з:
  • корпуси з впускним та випускним отвором;
  • котушки (соленоїда);
  • пружини;
  • штока;
  • мембрани із плунжером.
Відмінною особливістю цього пристрою є те, що плунжер прикріплений до діафрагми і діє як єдине ціле, перекриваючи основний отвір при ΔP = 0 бар.

Спочатку (без напруги на обмотку соленоїда) електромагнітний клапан закритий (НЗ), тобто. мембрана з поршнем притиснуті до сідла ущільнювальної поверхні. Вплив пружна сила пружини і Р робочого середовища. Тиск над діафрагмою підтримується через перепускний отвір у ній і Р у вхідному каналі.

Таке положення зберігається до надходження імпульсу на соленоїд. Магнітне поле, що генерується котушкою, піднімає плунжер і прикріплену до нього мембрану, відкриваючи пілотний канал, діаметр якого більший за перепускний. За рахунок цього Р у верхній частині (над діафрагмою) знижується, і через різницю тисків (ΔP) мембрана з поршнем рухається вгору, відкриваючи шлях воді, газу та іншим інертним середовищам.

У моделях НВ (нормально відкриті) алгоритм функціонування протилежний НЗ.

Технічні характеристики


Широкий ряд лінійки вирішує всі завдання технологічної схеми. Вибрати адекватний варіант допомагають характеристики механізму:


Тип

НЗ и НВ

Діапазон ΔP (бар)

0-10

Р max (бар)

50

Час відкриття (мс)

50

Час закриття (мс)

300

Пропускна спроможність (м3/ч)

0,5-20

t max навколишнього середовища (°С)

+80

t технологічного середовища (°С)

-30… +140

В'язкість (сСт)

50

Напруга живлення котушки (В)

24B, 50/60 Гц, 6Вт

24B,14 Вт

230B, 50/60 Гц, 6Вт

Діаметр отвору (мм)

10-50

Клас захисту

IP65

Пристрій має вбудований захист від гідроударів, має низький рівень шуму і хороші експлуатаційні властивості.


Галузь застосування


Сімейство EV250B використовується в замкнутих системах, зливних ємностях, накопичувальних ресиверах та інших системах, наприклад:
  • у стоматологічному устаткуванні;
  • у пристроях подачі питної води;
  • в опріснювачах;
  • у фільтрувальних установках;
  • у поливальних, опалювальних системах;
  • у парогенераторах;
  • у посудомийному устаткуванні;
  • у пральних машинах;
  • у компресорах;
  • у кондиціонерах;
  • у стерилізаторах;
  • у басейнах;
  • на пожежних станціях тощо.
Затребуваність продукції компанії Данфосс обумовлена ​​її високою якістю, надійністю, тривалим терміном експлуатації, простотою догляду та монтажу, доступною вартістю, економічністю.

Зображення - EV250B, Двопозиційний електромагнітний клапан з підйомом

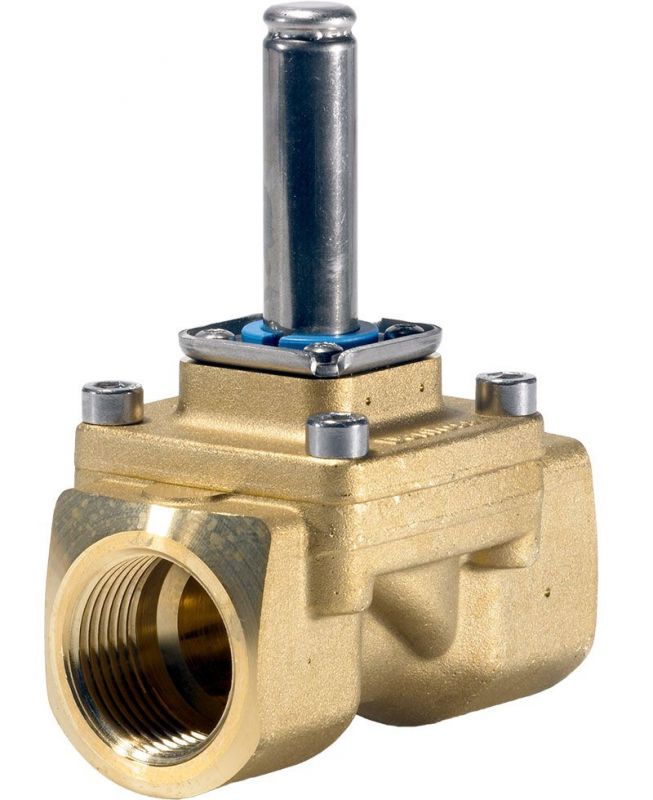

ev250b-dvuhpozitsionnyj-klapan

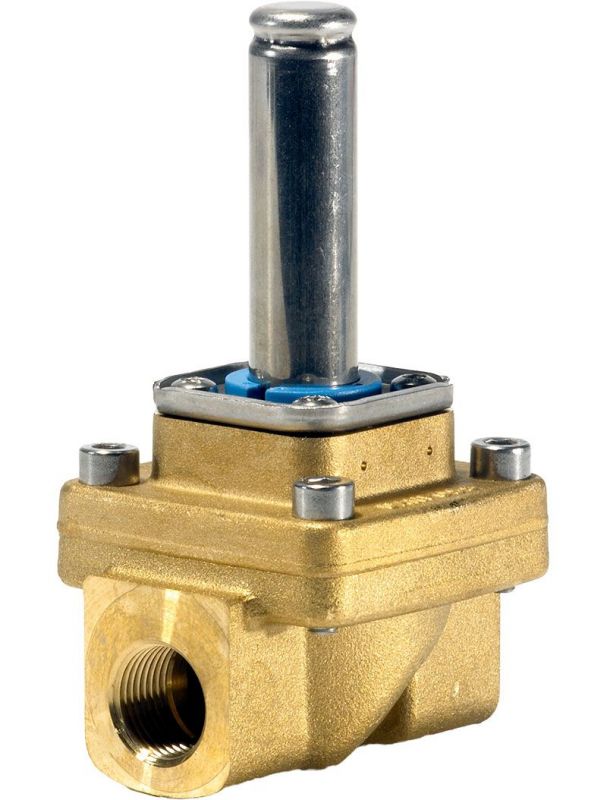

ev250b-dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan

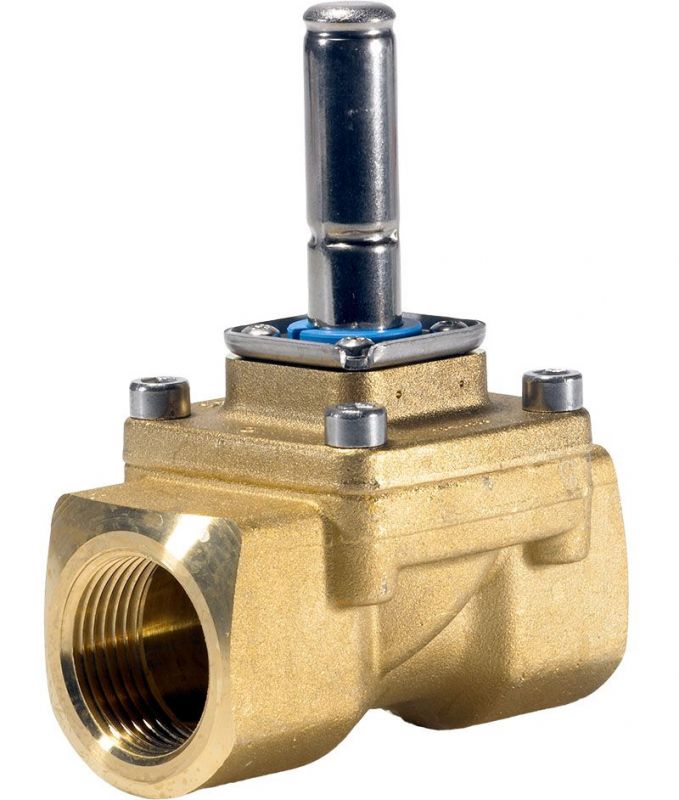

dvuhpozitsionnye-dvuhhodovye-elektromagnitnye-klapany-s-prinuditelnym-podemom

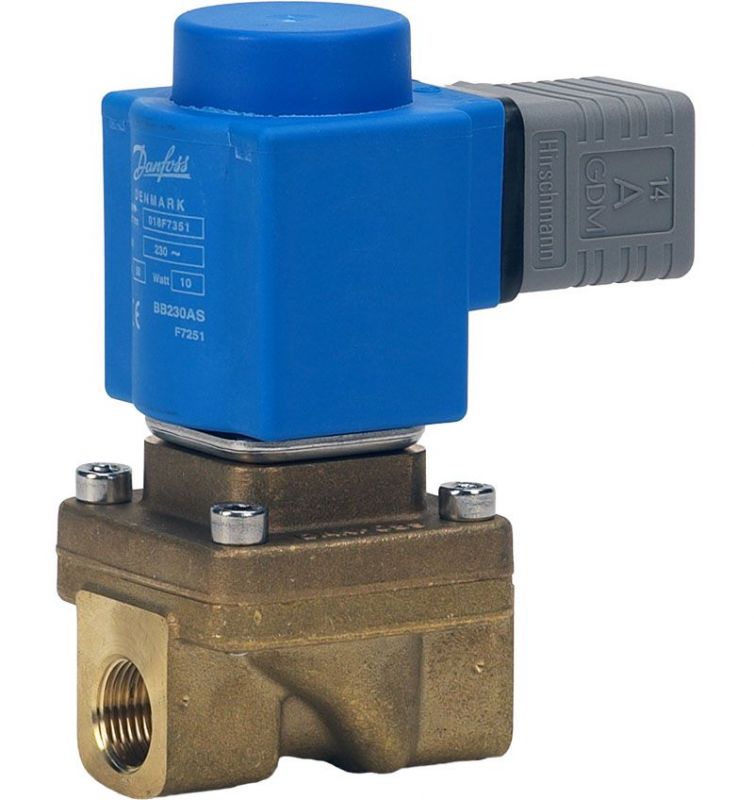

diapazon-rashoda-05-20-m3-ch

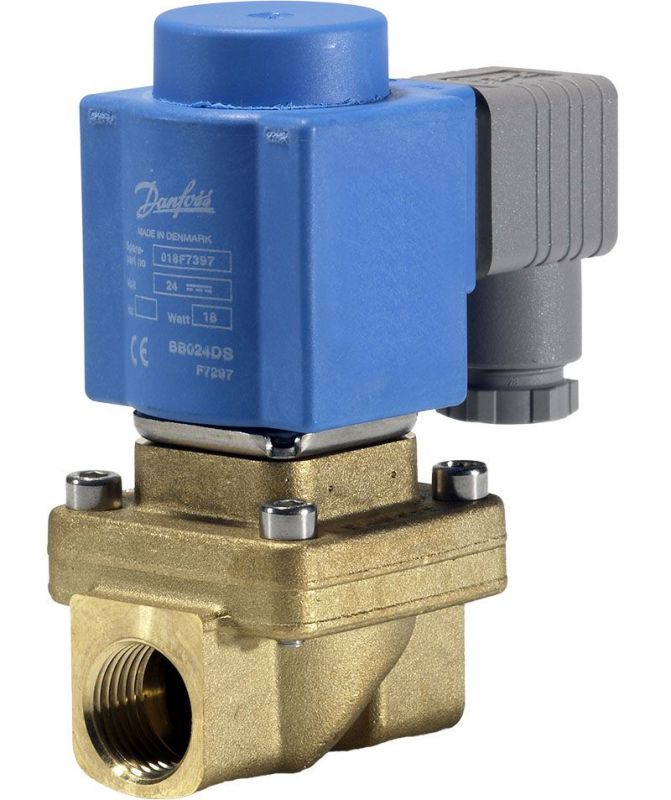

ev250b-dvuhpozitsionnyj-klapan-10-15-bar

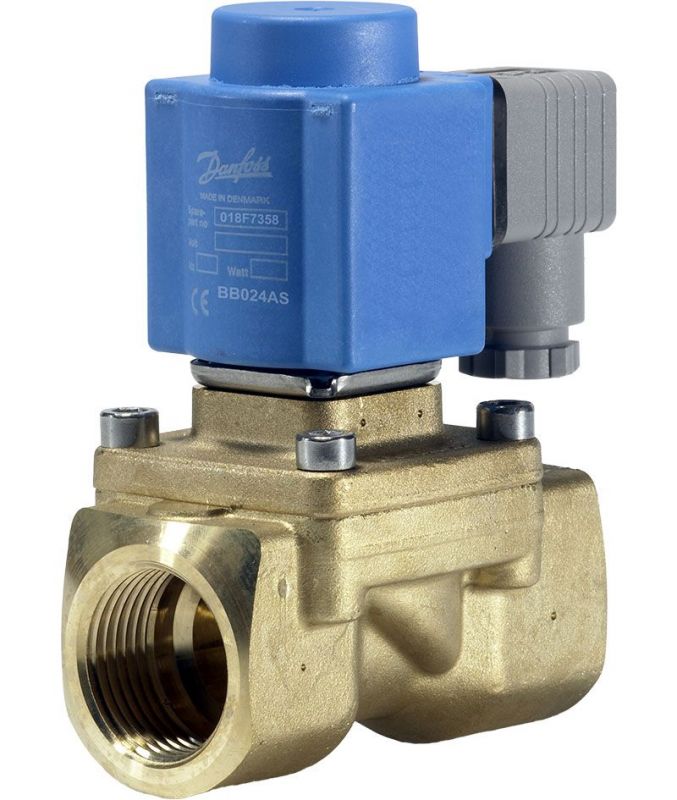

ev250b-dvuhpozitsionnyj-klapan-uplotnenie-epdm

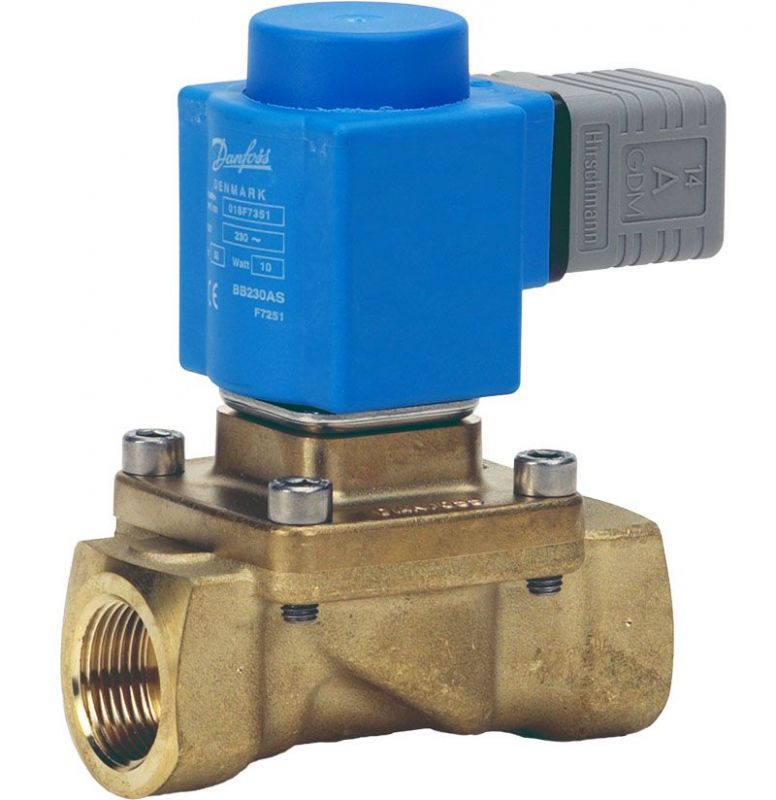

klapan-ev250b-du-10-22

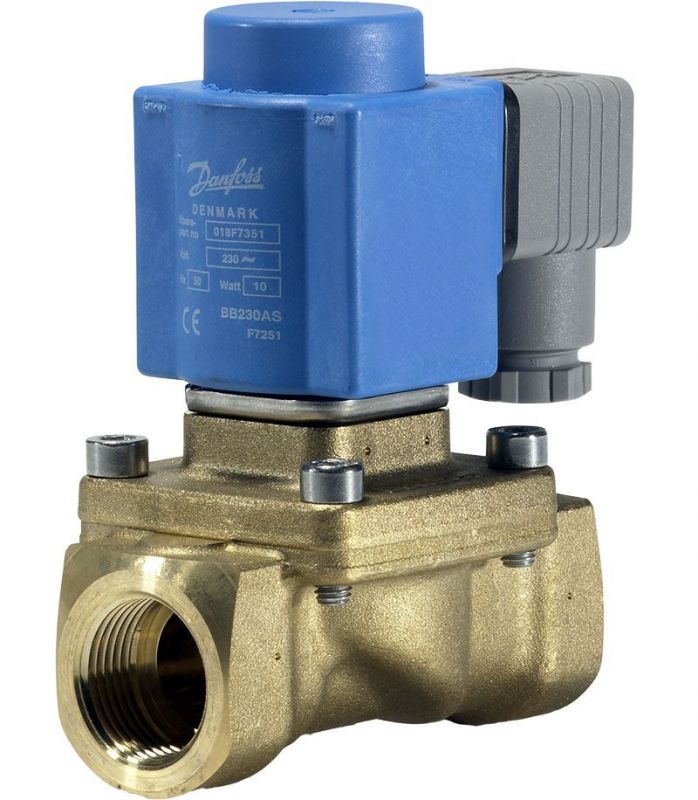

klapan-ev250b-s-prinuditelnym-podemom
Доступні для замовлення модифікації - EV250B, Двопозиційний електромагнітний клапан з підйомом
Код замовлення Тип Приєднання Ущільнення Ду, мм Допустимий
тиск, бар		 Kv, m3/h
032U157102 EV250B G 3/8 EPDM 10 mm 10 bar 2.5 m3/h
032U157116 EV250B G 3/8 EPDM 10 mm 10 bar 2.5 m3/h
032U157131 EV250B G 3/8 EPDM 10 mm 10 bar 2.5 m3/h
032U158002 EV250B G 1/2 EPDM 12 mm 10 bar 4 m3/h
032U158016 EV250B G 1/2 EPDM 12 mm 10 bar 4 m3/h
032U158031 EV250B G 1/2 EPDM 12 mm 15 bar 4 m3/h
032U161402 EV250B G 3/4 EPDM 18 mm 10 bar 6 m3/h
032U161416 EV250B G 3/4 EPDM 18 mm 15 bar 6 m3/h
032U161431 EV250B G 3/4 EPDM 18 mm 10 bar 6 m3/h
032U162402 EV250B G 1 EPDM 22 mm 10 bar 7 m3/h
032U162416 EV250B G 1 EPDM 22 mm 10 bar 7 m3/h
032U162431 EV250B G 1 EPDM 22 mm 15 bar 7 m3/h
032U5250 EV250B G 3/8 EPDM 10 mm 10 bar 2.5 m3/h
032U5251 EV250B G 3/8 FKM 10 mm 10 bar 2.5 m3/h
032U5252 EV250B G 1/2 EPDM 12 mm 10 bar 4 m3/h
032U5253 EV250B G 1/2 FKM 12 mm 10 bar 4 m3/h
032U5254 EV250B G 3/4 EPDM 18 mm 10 bar 6 m3/h
032U5255 EV250B G 3/4 FKM 18 mm 10 bar 6 m3/h
032U5256 EV250B G 1 EPDM 22 mm 10 bar 7 m3/h
032U5257 EV250B G 1 FKM 22 mm 10 bar 7 m3/h
032U5350 EV250B G 3/8 EPDM 10 mm 10 bar 2.5 m3/h
032U5352 EV250B G 1/2 EPDM 12 mm 10 bar 4 m3/h
032U5353 EV250B G 1/2 FKM 12 mm 10 bar 4 m3/h
032U5354 EV250B G 3/4 EPDM 18 mm 10 bar 4.9 m3/h
032U5355 EV250B G 3/4 FKM 18 mm 10 bar 4.9 m3/h
032U5356 EV250B G 1 EPDM 22 mm 10 bar 5.2 m3/h
032U5357 EV250B G 1 FKM 22 mm 10 bar 5.2 m3/h
032U537631 EV250B G 1 EPDM 22 mm 10 bar 7 m3/h
032U7633 EV250B NPT 1/2 FKM 12 mm 10 bar 4 m?/h
032U7635 EV250B NPT 3/4 FKM 18 mm 10 bar 6 m3/h
032U7637 EV250B NPT 1 FKM 22 mm 15 bar 7 m3/h
