EV215B, Електромагнітний клапан із приводом

EV215B, Електромагнітний клапан із приводом
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Говдя Вадим: 068 957 20 05
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 127.00 - 156.00 EUR

EV215B: електромагнітний двоходовий клапан від Danfoss


У системах, де необхідно регулювати подачу пари, використовуються клапани EV215B від данської компанії Danfoss. Їхню якість, надійність, довговічність оцінили виробничі споживачі в різних країнах світу.

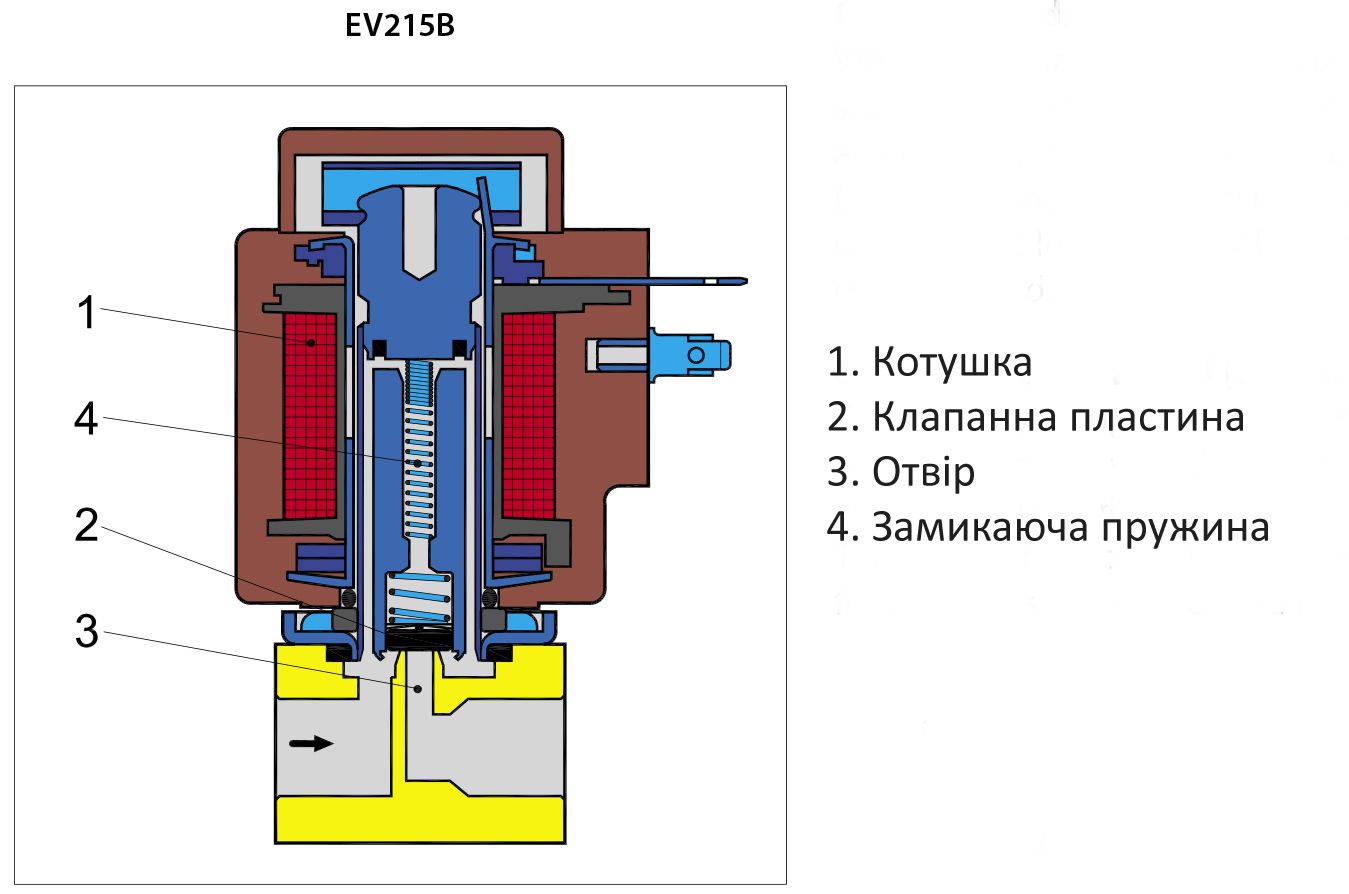

Комплектація та особливості пристрою


Як усі електромагнітні клапани, моделі лінійки EV215B складаються з наступних частин:
  • корпуси;
  • отворів - головного, керуючого, що вирівнює;
  • котушки (соленоїда);
  • пружини якоря;
  • закриває пружини;
  • штока;
  • тарілки клапана;
  • мембрани.
Відмінною особливістю цього типу пристрою є те, що пластина клапана виконана з політетрафторетилену або тефлону. Цей матеріал є легким, пластичним, стійким до температурних та хімічних впливів. Тому прилад може працювати навіть із сильно забрудненою парою та агресивними домішками. Для надійного функціонування у складних умовах довкілля клапан має корпус, виконаний із якісної нержавіючої сталі.

Технічні характеристики


Двоходові клапани EV215В вирішують завдання регулювання витрати робочого середовища та підтримки постійного перепаду тиску у пристрої та трубопроводі. Широкий модельний ряд лінійки вирішує всі завдання технологічної схеми. Вибрати адекватний варіант допомагають характеристики механізму:


Тип

НЗ и НВ

Діпазон ΔP (бар)

0-10

Р max (бар)

50

Час відкриття (с) max

0,2

Час закриття (с) max

0,2

Пропускна здатність (м3/год)

0,5-20

t max зовнішнього середовища (°С)

+40

Температурний максимум технологічного середовища (°С)

+185

В'язкість (сСт)

50

Напруга живлення котушки (В)

24B, 50/60 Гц, 6Вт

24B,14 Вт

230B, 50/60 Гц, 6Вт

Типи котушок

BQ, BN, BB

Даний пристрій має низький рівень шуму і хороші експлуатаційні властивості.


Принцип дії


Принцип впливу конструкції нічим не відрізняється від такого стандартного механізму електромагнітного типу з сервоприводом. Струм, який подається на котушкову обмотку, створює магнітне поле, що зрушує вгору якір. Як тільки зусилля поля стає вищим за пружинну протидію, в діафрагмі плунжером відкривається отвір (пілотний). Запірний клапан повністю відкритий, і в цей момент струм середовища досягає максимуму.

Імпульс змінює силу плавно і безступінчасто, завдяки чому поршень зупиняється в будь-якій позиції між «закрито» і «відкрито». Полегшити процес регулювання можна, якщо до соленоїдної котушки приєднати сигнальний перетворювач. Останній відповідає за коригування імпульсу так, щоб той пропорційно відповідав контрольному (вхідному) значенню.

Щоб ефективність регулювання стала ще вищою, слід комбінувати клапан із перетворювачем сигналів, що має аналоговий сигнал у межах від 4 до 20 мА, який стійкий до будь-яких перешкод і передається на різні відстані.


Галузь застосування


Моделі лінійки EV215B використовуються в багатьох галузях сільського господарства та в промисловому виробництві. Прилад, що контролює витрату пари, застосовується в системах:
  • опалення;
  • очищення та стерилізації.
Вони використовуються не тільки в промислових та приватних будівлях, а й у різних галузях промисловості:
  • нафтогазової;
  • хімічної;
  • нафтопереробної;
  • металургійної;
  • машинобудування;
  • текстильної;
  • харчовий;
  • фармацевтичної та ін.
Продукція Данфосс має попит, має широку сферу застосування і при цьому характеризується оптимальним співвідношенням ціни та якості.

Зображення - EV215B, Електромагнітний клапан із приводом
ev215b-2-2-hodovoj-elektromagnitnyj-klapan
ev215b-2-2-hodovoj-elektromagnitnyj-klapan-korpus-klapana-iz-nerzhaveyuschej-stali
Доступні для замовлення модифікації - EV215B, Електромагнітний клапан із приводом
Код замовлення Тип Приєднання Ущільнення Ду, мм Допустимий
тиск, бар		 Kv, m3/h
032U3801 EV215B G 1/4 PTFE 3 mm 15 bar 0.3 m3/h
