EV220B (серія 6-22), Двопозиційний двоходовий електромагнітний клапан з сервоприводом
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Говдя Вадим: 068 957 20 05
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Двопозиційний двоходовий електромагнітний (соленоідний) клапан з сервоприводом EV220B (Серія 6-22)
Клапани типу EV220B (Ду 6-22) представляють собою лінійку двохпозиційних Двоходові електромагнітних клапанів прямої дії з сервоприводом і різьбовим приєднанням від 1/4 до 1 дюйма. Ця лінійка клапанів головним чином призначена для OEM виробників обладнання. для якого потрібна висока надійність в умовах середньої витрати робочого середовища.
Клапан елктромагнітний. Характеристики та варіанти виконання
- Електромагнітний клапан призначений для стисненого повітря. масла. води і аналогічних нейтральних середовищ;
- Діапазон витрати робочого середовища: 0.2 - 19 м³/год;
- Діапазон перепаду тиску: 0.1 - 20 бар;
- Температура робочого середовища: від -30 до 100 °C;
- Температура навколишнього середовища: до 80 °C;
- Клас захисту: до IP67;
- Різьбове приєднання: G¼ - G1;
- Ду 6 - 22;
- В'язкість робочої середовища: до 50 сСт;

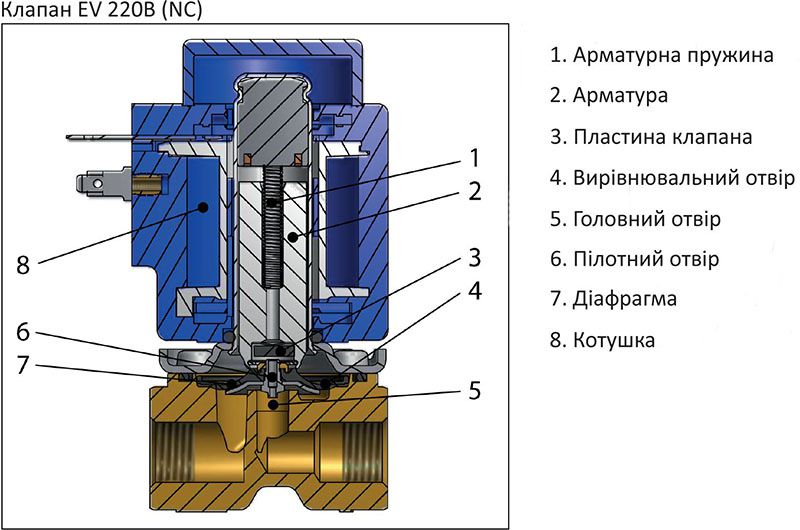

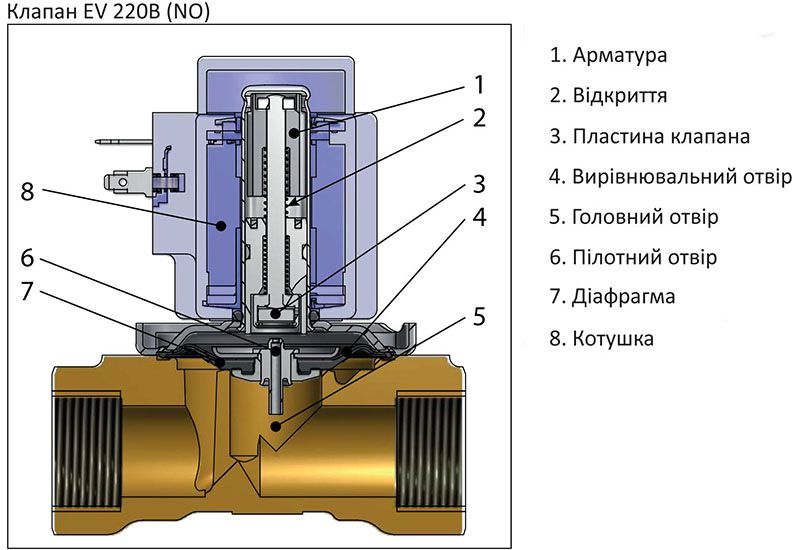

- Клапани з корпусом з латуні. виконання НЗ та ПЗ;
- Клапани з корпусом з DZR-латуні. виконання НЗ;
- Матеріал ущільнення: FKM (фторкаучук);
- EPDM (етилен-пропілен-дієн-каучук);
- Також є виконання з NPT різьбленням.
Клапан EV220B 6 - EV220B 22 призначений для середніх та високих витрат робочого середовища – це серія високопродуктивних та надійних клапанів.
Ефективний захист від гідравлічних ударів
- Клапани EV220B 6 - EV220B 22 забезпечують найбільш плавне закриття з усіх аналогів завдяки оптимізованому профілю діафрагми з внутрішнім демпфером та спеціальним конусом, що забезпечують максимальне демпфування в останній, критичний момент закриття.
Нечутливий до забруднень
- Якір квадратного профілю вільно обертається всередині штока, що зменшує ризик відкладення на ньому частинок бруду. Якщо механічні домішки проникають між якорем і стінками трубки якоря вони швидко витісняються рідиною, коли клапан приводиться в дію.
Широка номенклатура модифікацій корпусів та матеріалів ущільнень
- Для клапана EV220B 6 - EV220B 22 передбачено два варіанти матеріалу корпусу. Корпуси з латуні ідеально підходять для застосування в умовах обмеженої небезпеки корозії. У жорсткіших умовах слід використовувати модифікації з корпусами з DZR латуні, стійкою до селективної корозії цинку, та внутрішніми частинами із нержавіючої сталі.
- Для клапанів серії EV220B 6 – EV220B 22 передбачено два типи ущільнень. Обидва типи ущільнень (EPDM і FKM) можуть використовуватися з більшістю технологічних середовищ у широкому діапазоні температур, а модифікації з EPDM найкраще підходять для застосування із водою.
Тривалий термін служби
- Формована гумова мембрана має спеціальний профіль, який суттєво знижує рівень діючої напруги та максимально збільшує термін служби клапана.
Широка номенклатура котушок
- До цих клапанів підходять усі котушки серії B з класом захисту від IP00 до IP67 (включаючи спеціальні котушки та котушки з клямкою). Це забезпечує можливість вибору котушки для вирішення будь-яких технологічних задач. Для вибухонебезпечних виробництв потрібно використовувати котушки у вибухозахищеному виконанні зі схваленням ATEX.
Висока продуктивність у всьому діапазоні зміни тиску
- Оптимізована форма мембрани забезпечує високу пропускну здатність завдяки великій висоті підйому. Також досягається високий рівень герметичності за будь-якого тиску.
Документація для - EV220B (серія 6-22), Двопозиційний двоходовий електромагнітний клапан з сервоприводом

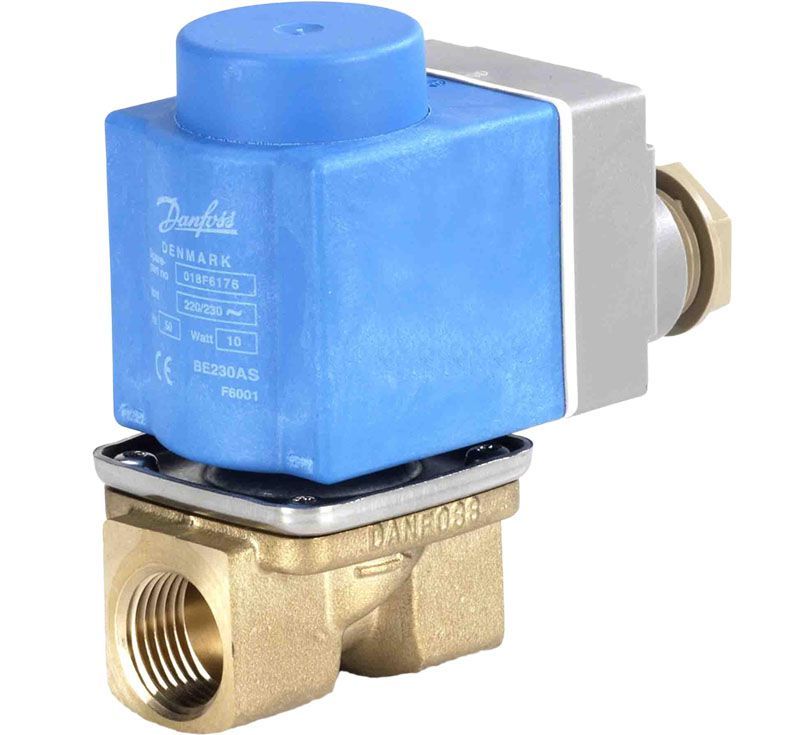

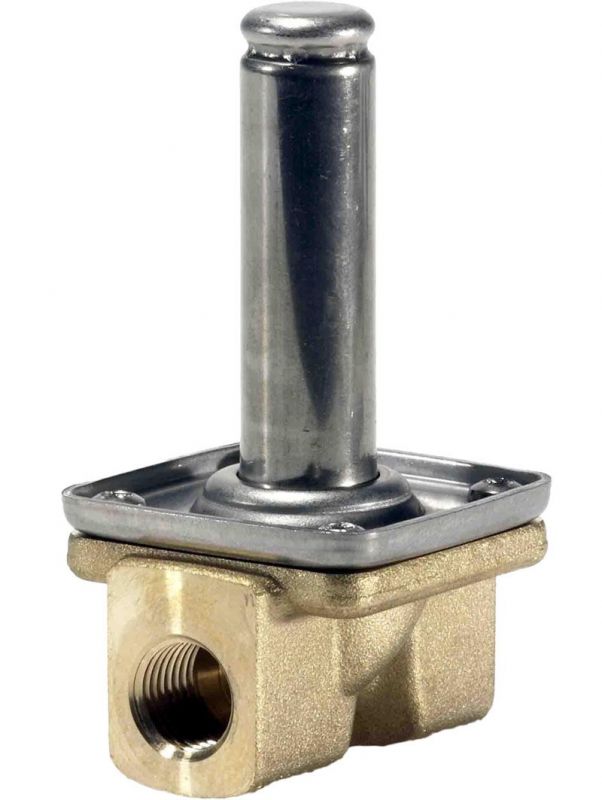

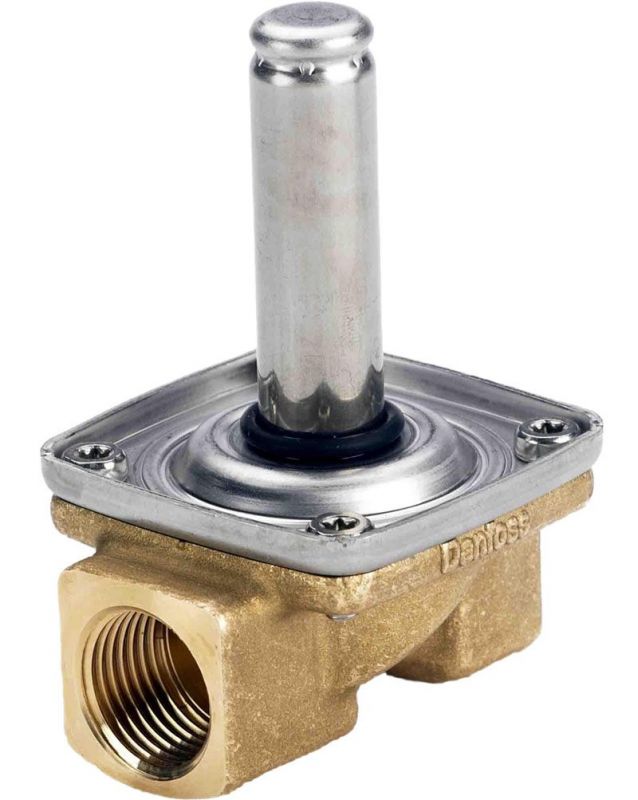

Зображення - EV220B (серія 6-22), Двопозиційний двоходовий електромагнітний клапан з сервоприводом
Доступні для замовлення модифікації - EV220B (серія 6-22), Двопозиційний двоходовий електромагнітний клапан з сервоприводом
Код замовлення | Тип | Приєднання | Ущільнення | Ду, мм | Допустимий тиск, бар |
Kv, m3/h |
032U1236 | EV220B | G 1/4 | EPDM | 6 mm | 20 bar | 0.7 m3/h |
032U1237 | EV220B | G 1/4 | FKM | 6 mm | 20 bar | 0.7 m3/h |
032U1238 | EV220B | G 3/8 | EPDM | 6 mm | 10 bar | 0.7 m3/h |
032U1239 | EV220B | G 3/8 | FKM | 6 mm | 10 bar | 0.7 m3/h |
032U1241 | EV220B | G 3/8 | EPDM | 6 mm | 20 bar | 0.7 m3/h |
032U1242 | EV220B | G 3/8 | FKM | 6 mm | 20 bar | 0.7 m3/h |
032U1246 | EV220B | G 3/8 | EPDM | 10 mm | 20 bar | 1.5 m3/h |
032U1247 | EV220B | G 3/8 | FKM | 10 mm | 20 bar | 1.5 m3/h |
032U1249 | EV220B | G 1/2 | FKM | 10 mm | 10 bar | 1.0 m3/h |
032U1251 | EV220B | G 1/2 | EPDM | 10 mm | 20 bar | 1.5 m3/h |
032U1252 | EV220B | G 1/2 | FKM | 10 mm | 20 bar | 1.5 m3/h |
032U1255 | EV220B | G 1/2 | FKM | 12 mm | 10 bar | 2.5 m3/h |
032U1256 | EV220B | G 1/2 | EPDM | 12 mm | 10 bar | 2.5 m3/h |
032U1260 | EV220B | G 3/4 | FKM | 18 mm | 10 bar | 6 m3/h |
032U1261 | EV220B | G 3/4 | EPDM | 18 mm | 10 bar | 6 m3/h |
032U1263 | EV220B | G 1 | EPDM | 22 mm | 10 bar | 6 m3/h |
032U1266 | EV220B | G 1 | FKM | 22 mm | 10 bar | 6 m3/h |
032U151802 | EV220B | G 3/8 | NBR | 10 mm | 20 bar | 1.5 m3/h |
032U151816 | EV220B | G 3/8 | NBR | 10 mm | 20 bar | 1.5 m3/h |
032U151831 | EV220B | G 3/8 | NBR | 10 mm | 20 bar | 1.5 m3/h |
032U153802 | EV220B | G 1/2 | NBR | 12 mm | 10 bar | 2.5 m3/h |
032U153816 | EV220B | G 1/2 | NBR | 12 mm | 10 bar | 2.5 m3/h |
032U153831 | EV220B | G 1/2 | NBR | 12 mm | 10 bar | 2.5 m3/h |
032U452230 | EV220B | G 3/4 | EPDM | 20 mm | 16 bar | 8 m3/h |
032U5806 | EV220B | G 1/4 | EPDM | 6 mm | 30 bar | 0.7 m3/h |
032U5807 | EV220B | G 3/8 | EPDM | 6 mm | 20 bar | 0.7 m3/h |
032U5810 | EV220B | G 1/2 | EPDM | 10 mm | 20 bar | 1.5 m3/h |
032U6529 | EV220B | NPT 3/8 | FKM | 6 mm | 24.1 bar | 0.7 m3/h |
032U7514 | EV220B | NPT 3/8 | EPDM | 6 mm | 24.1 bar | 0.9 m3/h |
032U7515 | EV220B | NPT 1/4 | FKM | 6 mm | 24.1 bar | 0.7 m3/h |
032U7516 | EV220B | NPT 3/8 | FKM | 6 mm | 30 bar | 0.7 m3/h |
032U7517 | EV220B | NPT 3/8 | EPDM | 10 mm | 25 bar | 1.5 m3/h |
032U7518 | EV220B | NPT 1/2 | EPDM | 10 mm | 24.1 bar | 1.5 m3/h |
032U7519 | EV220B | NPT 3/8 | FKM | 10 mm | 24.1 bar | 1.5 m3/h |
032U7520 | EV220B | NPT 1/2 | FKM | 10 mm | 24.1 bar | 1.5 m3/h |
032U7521 | EV220B | NPT 1/2 | EPDM | 12 mm | 16 bar | 2.5 m3/h |
032U7522 | EV220B | NPT 1/2 | FKM | 12 mm | 16 bar | 2.5 m3/h |
032U7524 | EV220B | NPT 3/4 | FKM | 18 mm | 9.8 bar | 6 m3/h |
032U7526 | EV220B | NPT 1 | FKM | 22 mm | 9.8 bar | 6 m3/h |
