Двухпозиционный двухходовой электромагнитный (соленоидный) клапан с сервоприводом EV220 B (Серия 6-22)


Клапаны типа EV220B (Ду 6-22) представляют собой линейку двухпозиционных двухходовых электромагнитных клапанов прямого действия с сервоприводом и резьбовым присоединением от 1/4 до 1 дюйма. Эта линейка клапанов главным образом предназначена для OEM производителей оборудования. для которого требуется высокая надежность в условиях среднего расхода рабочей среды.


Клапан Электромагнитный. Характеристики и варианты исполнения

  • Электромагнитный клапан предназначеный для сжатого воздуха, масла, воды и аналогичных нейтральных сред;
  • Диапазон расхода рабочей среды: 0.2 – 19 м³/ч;
  • Диапазон перепада давления: 0.1 – 20 бар;
  • Температура рабочей среды: от -30 до 100 °C;
  • Температура окружающей среды: до 80 °C;
  • Класс защиты: до IP67;
  • Резьбовое присоединение: G¼ – G1;
  • Ду 6 – 22;
  • Вязкость рабочей среды: до 50 сСт;
  • Клапаны с корпусом из латуни. исполнение НЗ и НО;
  • Клапаны с корпусом из DZR-латуни. исполнение НЗ;
  • Материал уплотнения: FKM (фторкаучук);
  • EPDM (этилен-пропилен-диен-каучук);
  • Также имеется исполнение с NPT резьбой.

Клапан EV220B 6 - EV220B 22 предназначен для средних и высоких расходов рабочей среды ​— это серия высокопроизводителных и надежных клапанов.

Эффективная защита от гидравлических ударов

  • Клапаны EV220B 6 - EV220B 22 обеспечивают наиболее плавное закрытие из всех аналогов благодаря оптимизированному профилю диафрагмы с внутренним демпфером и специальным конусом, обеспечивающими максимальное демпфирование в самый последний, критический, момент закрытия.

Нечувствителен к загрязнениям

  • Якорь квадратного профиля свободно вращается внутри штока, что уменьшает риск отложения на нем частиц грязи. Если механические примеси проникают между якорем и стенками трубки якоря, они быстро вытесняются жидкостью, когда клапан приводится в действие.

Широкая номенклатура модификаций корпусов и материалов уплотнений

  • Для клапана EV220B 6 - EV220B 22 предусмотрено два варианта материала корпуса. Корпуса из латуни идеально подходят для применения в условиях ограниченной опасности коррозии. В более жестких условиях следует использовать модификации с корпусами из DZR латуни, стойкой к селективной коррозии цинка, и внутренними частями из нержавеющей стали.
  • Для клапанов серии EV220B 6 - EV220B 22 предусмотрено два типа уплотнений. Оба типа уплотнений (EPDM и FKM) могут использоваться с большинством технологических сред в широком диапазоне температур, а модификации с EPDM наилучшим образом подходят для применения с водой.

Длительный срок службы

  • Формованная резиновая мембрана имеет специальный профиль, который существенно снижает уровень действующих напряжений и максимально увеличивает срок службы клапана.

Широкая номенклатура катушек

  • К этим клапанам подходят все катушки серии B с классом защиты от IP00 до IP67 (включая специальные катушки и катушки с защелкой). Это обеспечивает возможность выбора катушки для решения любых технологичеких задач. Для взрывоопасных производств требуется использовать катушки во взрывозащищенном исполнении с одобрением ATEX.

Высокая производительность во всем диапазоне изменения давления

  • Оптимизированная форма мембраны обеспечивает высокую пропускную способность благодаря большой высоте подъема. Также достигается высокая степень герметичности при любом давлении.
Изображения - EV220B (6-22), Двухпозиционный электромагнитный клапан с сервоприводом

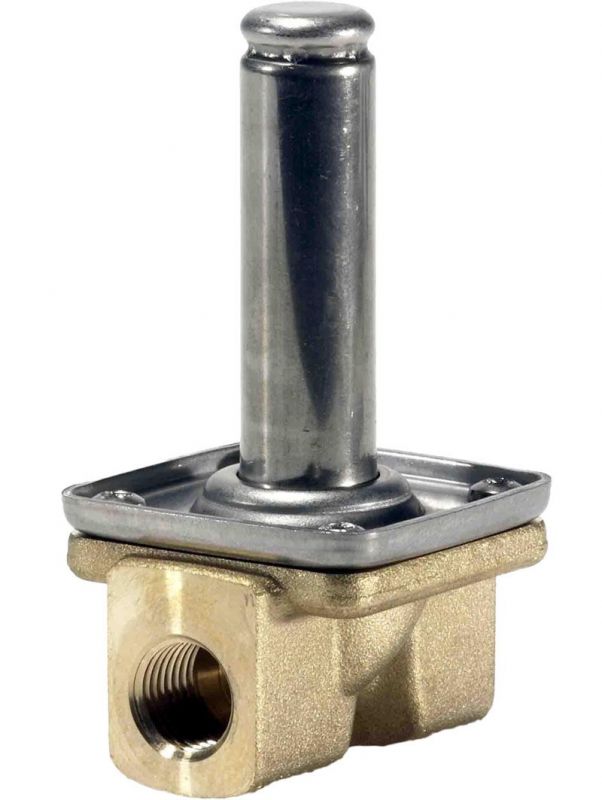

ev220b-seriya-6-22-dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan-s-servoprivodom

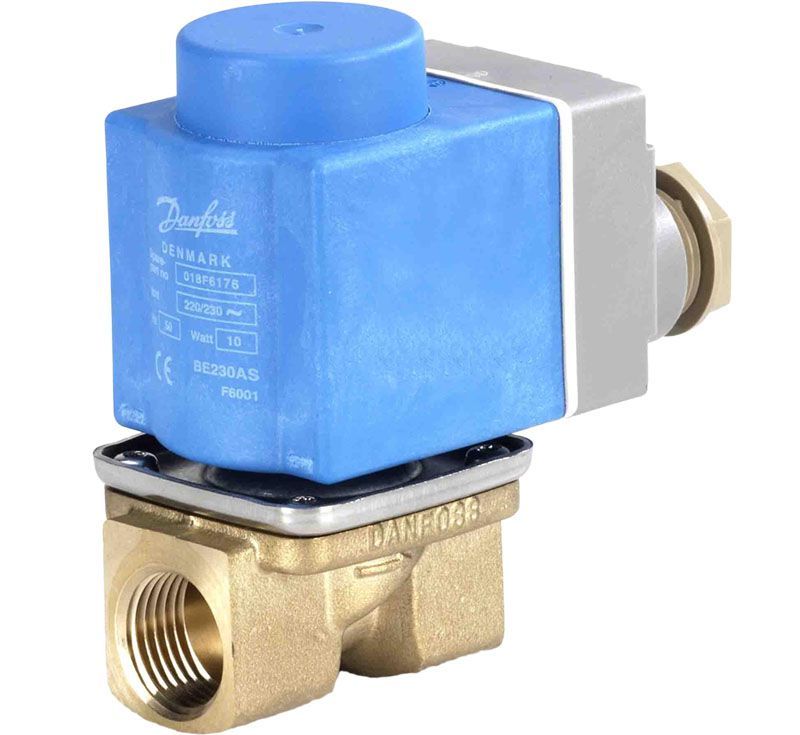

dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan
ev220b-seriya-6-22-epdm
prednaznacheny-dlya-vody-masla-szhatogo-vozduha-i-analogichnyh-nejtralnyh-sred
Доступные для заказа модификации - EV220B (6-22), Двухпозиционный электромагнитный клапан с сервоприводом
Код заказа Тип Присоединение Уплотнение Ду, мм Допустимое давление, бар Kv, m3h
032U1236 EV220B G 1/4 EPDM 6 mm 20 bar 0.7 m3/h
032U1237 EV220B G 1/4 FKM 6 mm 20 bar 0.7 m3/h
032U1238 EV220B G 3/8 EPDM 6 mm 10 bar 0.7 m3/h
032U1239 EV220B G 3/8 FKM 6 mm 10 bar 0.7 m3/h
032U1241 EV220B G 3/8 EPDM 6 mm 20 bar 0.7 m3/h
032U1242 EV220B G 3/8 FKM 6 mm 20 bar 0.7 m3/h
032U1246 EV220B G 3/8 EPDM 10 mm 20 bar 1.5 m3/h
032U1247 EV220B G 3/8 FKM 10 mm 20 bar 1.5 m3/h
032U1249 EV220B G 1/2 FKM 10 mm 10 bar 1.0 m3/h
032U1251 EV220B G 1/2 EPDM 10 mm 20 bar 1.5 m3/h
032U1252 EV220B G 1/2 FKM 10 mm 20 bar 1.5 m3/h
032U1255 EV220B G 1/2 FKM 12 mm 10 bar 2.5 m3/h
032U1256 EV220B G 1/2 EPDM 12 mm 10 bar 2.5 m3/h
032U1260 EV220B G 3/4 FKM 18 mm 10 bar 6 m3/h
032U1261 EV220B G 3/4 EPDM 18 mm 10 bar 6 m3/h
032U1263 EV220B G 1 EPDM 22 mm 10 bar 6 m3/h
032U1266 EV220B G 1 FKM 22 mm 10 bar 6 m3/h
032U151802 EV220B G 3/8 NBR 10 mm 20 bar 1.5 m3/h
032U151816 EV220B G 3/8 NBR 10 mm 20 bar 1.5 m3/h
032U151831 EV220B G 3/8 NBR 10 mm 20 bar 1.5 m3/h
032U153802 EV220B G 1/2 NBR 12 mm 10 bar 2.5 m3/h
032U153816 EV220B G 1/2 NBR 12 mm 10 bar 2.5 m3/h
032U153831 EV220B G 1/2 NBR 12 mm 10 bar 2.5 m3/h
032U452230 EV220B G 3/4 EPDM 20 mm 16 bar 8 m3/h
032U5806 EV220B G 1/4 EPDM 6 mm 30 bar 0.7 m3/h
032U5807 EV220B G 3/8 EPDM 6 mm 20 bar 0.7 m3/h
032U5810 EV220B G 1/2 EPDM 10 mm 20 bar 1.5 m3/h
032U6529 EV220B NPT 3/8 FKM 6 mm 24.1 bar 0.7 m3/h
032U7514 EV220B NPT 3/8 EPDM 6 mm 24.1 bar 0.9 m3/h
032U7515 EV220B NPT 1/4 FKM 6 mm 24.1 bar 0.7 m3/h
032U7516 EV220B NPT 3/8 FKM 6 mm 30 bar 0.7 m3/h
032U7517 EV220B NPT 3/8 EPDM 10 mm 25 bar 1.5 m3/h
032U7518 EV220B NPT 1/2 EPDM 10 mm 24.1 bar 1.5 m3/h
032U7519 EV220B NPT 3/8 FKM 10 mm 24.1 bar 1.5 m3/h
032U7520 EV220B NPT 1/2 FKM 10 mm 24.1 bar 1.5 m3/h
032U7521 EV220B NPT 1/2 EPDM 12 mm 16 bar 2.5 m3/h
032U7522 EV220B NPT 1/2 FKM 12 mm 16 bar 2.5 m3/h
032U7524 EV220B NPT 3/4 FKM 18 mm 9.8 bar 6 m3/h
032U7526 EV220B NPT 1 FKM 22 mm 9.8 bar 6 m3/h
