EV310B: трехходовой двухпозиционный клапан прямого действия


Как и продукт датской компании Danfoss компактный клапан EV310A устройство EV310B также имеет скромные габариты, но при этом оно используется в жестких условиях и является универсальным.


Краткое описание и особенности модели


Корпус прибора выполнен из латуни. Этот материал прочный, не подвергается коррозии и отложению накипи, устойчив к агрессивным средам. Сплав легкий в обработке, формовке, поэтому подходит к моделям миниатюрных габаритов.

Все внутренние детали, контактирующие с рабочей средой, делают из нержавеющей стали, а уплотнения – из износоустойчивого фтористого каучука. Материал не восприимчив к действию кислот, масел, низких температур, горючего, старению. Эти и другие особенности конструкции делают EV310В устойчивым к неблагоприятным внешним условиям и агрессивным технологическим средам.

Чтобы выявить основные характеристики продукта, следует подробнее рассмотреть следующие понятия:
  1. Трехходовой – описывает способ управления потоком в системе. Клапан имеет 1 вход и 2 выхода, которые можно открывать/перекрывать, регулируя течение жидкости или газа. При этом поток разбивается на 2. Один из них постоянный, а второй – переменный.
  2. Электромагнитный – управление осуществляется за счет магнитного поля катушки (соленоида), которое перемещает поршень с запорными тарелками.
  3. Прямого действия – сердечник расположен в центре устройства и напрямую открывает/закрывает путь потока.
Соленоид можно заказать отдельно. С помощью штекера он надежно крепится к изделию, устойчив к вибрации. К этой модели подходят такие типы: ВА и ВD. Потребляемая мощность катушки – 9 Вт и 15 Вт переменного тока.

Выпускается в 2-х версиях:
  • нормально-открытый;
  • нормально-закрытый.
Пропускная способность Kv ≤0,15 м3/ч, что выше, чем у EV310A. Температура рабочей среды варьирует в довольно широком диапазоне: от -10°С до +100°С.

Прибор предназначен для контроля расхода:
  • воды;
  • масел;
  • сжатого воздуха;
  • других нейтральных веществ.
При этом вязкость транспортируемых соединений может составлять 50 сСт, а перепад давлений – 20 бар.


Принцип функционирования


Механизм действия соответствует таковому большинства электромагнитных клапанов с сервоприводом. При подаче напряжения на электромагнитный клапан (соленоид) шток и диафрагмы перемещаются вверх, открывается выходное и главное отверстие, а входное закрывается, проход потока освобождается. EV310B остается в положении «открыто» пока есть подача электричества на катушку.

Если подача напряжения прекращается, то пружина прижимает якорь и тарелки к отверстиям, перекрывая вход и главную магистраль. Клапан остается закрытым до тех пор, пока не возобновится подача напряжения на сервопривод.


Область применения


Запорное или управляющее приспособление прямого действия рассчитано на относительно невысокую пропускную способность. Применяется оно в открытых и закрытых системах, в которых давление либо минимально, либо вовсе отсутствует. Используется в различных отраслях народного и коммунального хозяйства, а также в промышленности:
  • газовой и нефтяной;
  • энергетике;
  • топливной;
  • машиностроительной;
  • пищевой;
  • текстильной и др.
Также продукцию применяют для водоснабжения, отопления многоквартирных и частных домов, в системе подачи воздуха, охлаждающих системах.
Изображения - EV310B, Трехходовой электромагнитный клапан прямого действия

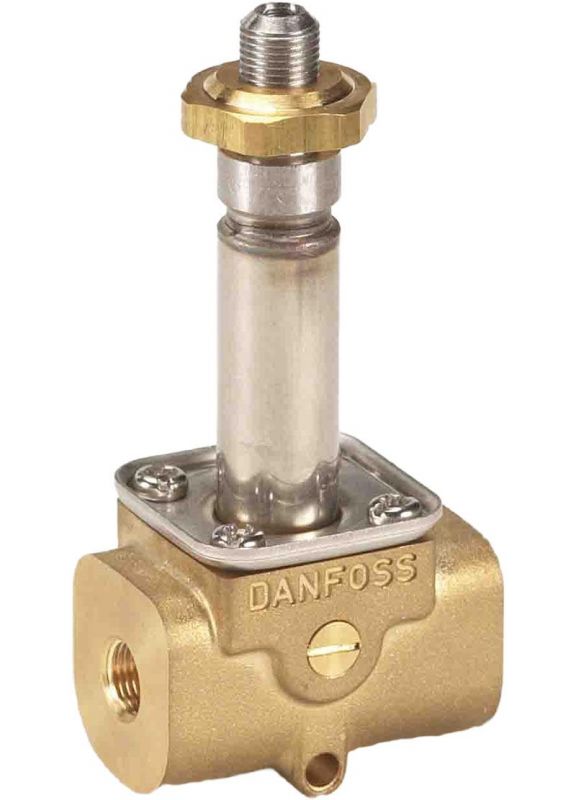

elektromagnitnyj-klapan-pryamogo-dejstviya

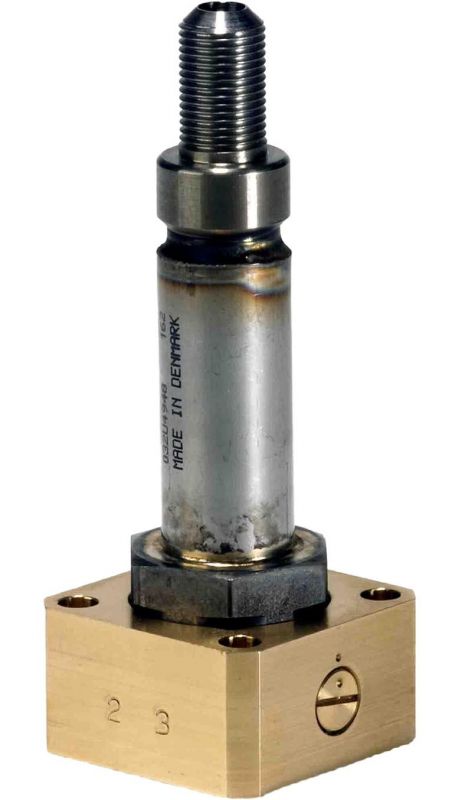

elektromagnitnyj-klapan-perepad-davleniya-do-20-bar

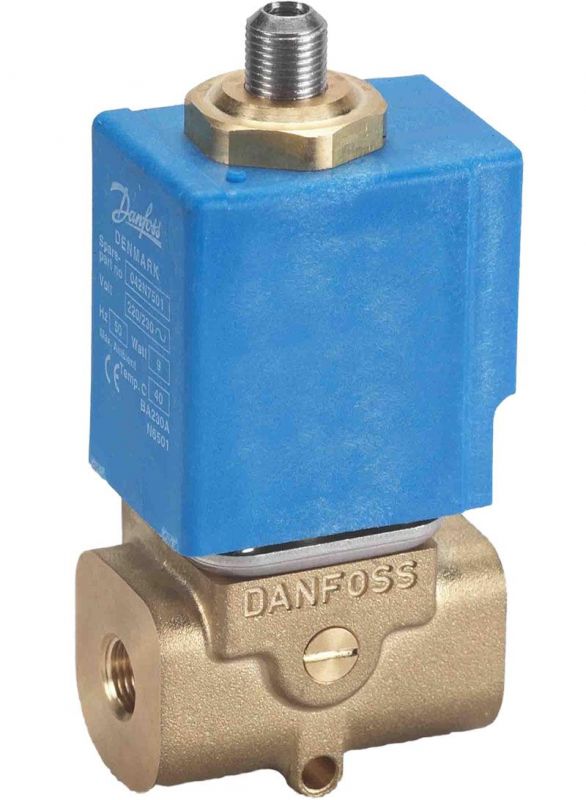

elektromagnitnyj-klapan-pryamogo-dejstviya-vyazkost-do-50-sst

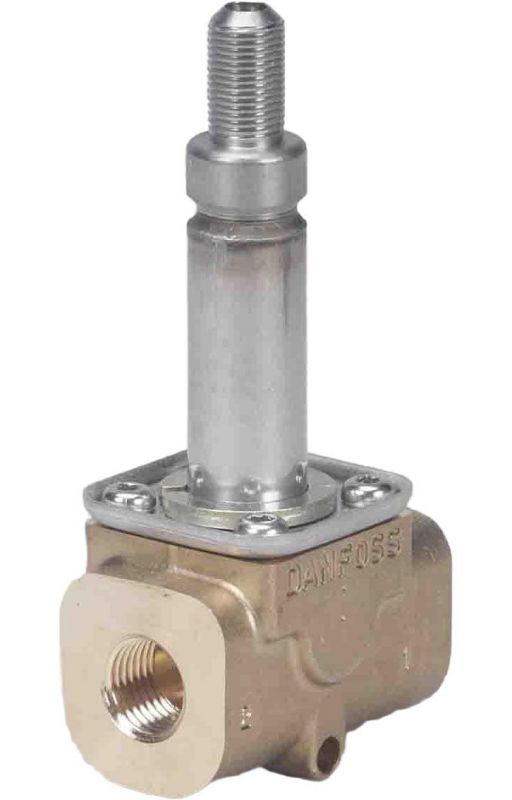

trehhodovoj-dvuhpozitsionnyj-elektromagnitnyj-klapan
Доступные для заказа модификации - EV310B, Трехходовой электромагнитный клапан прямого действия
Код заказа Тип Присоединение Уплотнение Ду, мм Допустимое давление, бар Kv, m3h
032U4900 EV310B G 1/8 FKM 1.5 mm 20 bar 0.08 m3/h
032U4901 EV310B G 1/8 FKM 2 mm 16 bar 0.15 m3/h
032U4902 EV310B G 1/8 FKM 3 mm 7 bar 0.3 m3/h
032U4903 EV310B G 1/4 FKM 1.5 mm 20 bar 0.08 m3/h
032U4904 EV310B G 1/4 FKM 2 mm 16 bar 0.15 m3/h
032U4905 EV310B G 1/4 FKM 3 mm 7 bar 0.3 m3/h
032U4906 EV310B G 1/4 FKM 3.5 mm 5 bar 0.4 m3/h
032U4907 EV310B G 3/8 FKM 2 mm 16 bar 0.15 m3/h
032U4908 EV310B G 3/8 FKM 3 mm 7 bar 0.3 m3/h
032U4909 EV310B G 3/8 FKM 3.5 mm 5 bar 0.4 m3/h
032U4919 EV310B G 3/8 FKM 2 mm 16 bar 0.15 m3/h
032U4923 EV310B 32*32 FKM 2 mm 16 bar 0.15 m3/h
032U4926 EV310B G 1/8 FKM 1.5 mm 20 bar 0.08 m3/h
032U4927 EV310B G 1/8 FKM 2 mm 16 bar 0.15 m3/h
032U4929 EV310B G 1/4 FKM 1.5 mm 20 bar 0.08 m3/h
032U4930 EV310B G 1/4 FKM 2 mm 16 bar 0.15 m3/h
032U4931 EV310B G 1/4 FKM 3 mm 7 bar 0.3 m3/h
032U4933 EV310B G 3/8 FKM 2 mm 16 bar 0.15 m3/h
032U4934 EV310B G 3/8 FKM 3 mm 7 bar 0.3 m3/h
032U4944 EV310B G 3/8 FKM 2 mm 16 bar 0.15 m3/h
