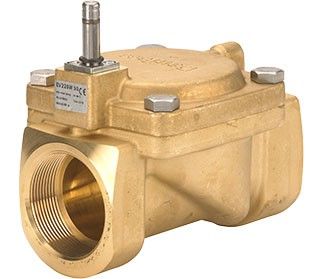

EV220W: латунный двухходовой электромагнитный клапан с сервоприводом


Электромагнитный клапан для воды, газа, масел линейки EV220W используется для контроля потока рабочей среды в трубопроводе при высоком давлении и установке в ограниченном пространстве. Эти модели наиболее грамотно решают поставленные технологические задачи в различных отраслях народного хозяйства, промышленности и коммунальном хозяйстве. Компактные габариты дают целый ряд преимуществ, а надежность, простота устройства и отличные эксплуатационные качества делают прибор востребованным.


Краткое описание

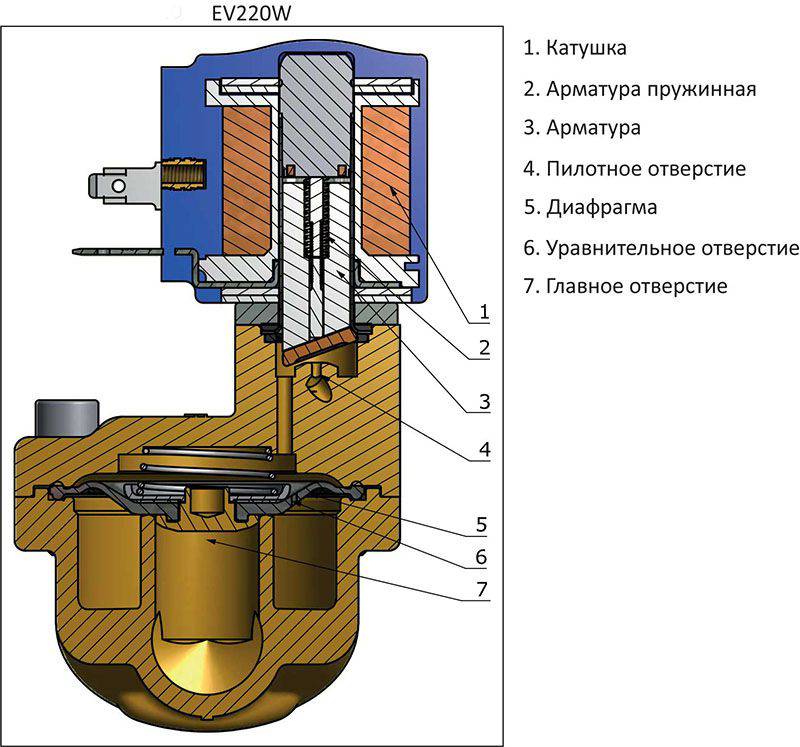

Двухходовой клапан непрямого действия EV220W – стандартный прибор компактных габаритов и малого веса. Латунный корпус с впускным и выпускным патрубками, присоединенными к трубопроводу, надежно защищает содержимое:
  • катушку;
  • пружину якоря;
  • якорь;
  • мембрану.
Компактная катушка имеет защелку для быстроты и легкости крепления. Компания Danfoss (Дания) выпускает 2 типа изделий:
  • НЗ – нормально закрытое;
  • НО – нормально открытое.
Отличаются они по изначальному положению диафрагмы, перекрывающей основной канал, при отсутствии напряжения на обмотке катушки. Плавающая мембрана обеспечивает уменьшение габаритов изделия и потребляемую мощность электромагнитного привода. В запорной арматуре непрямого действия движению диафрагмы помогает давление (Р) рабочей среды. Поэтому эти модели не устанавливают в системы, где Р <0,25 бар.

Технические параметры


Характеристики помогают определить модель для отдельных областей применения и технологических задач:


Тип

НЗ и НО

Диапазон перепада Р (бар)

0,2-16

Р max (бар)

50

Время открытия (мс)

50

Время закрытия (мс)

300

Пропускная способность (м3/ч)

4-32

t max окружающей среды (°С)

+50

T технологической среды (°С)

-10 – +90

Вязкость (сСт)

50

Напряжение питания катушки (В)

24B, 50/60 Гц, 6Вт

24B,14 Вт

230B, 50/60 Гц, 6Вт

Диаметр отверстия (мм)

10-50

Класс защиты

IP65

Компания Данфосс постоянно совершенствует электромагнитные клапаны, что обуславливает широкий модельный ряд ее продукции.


Преимущества устройства


Продукция линейки имеет следующие плюсы:
  • низкое потребление энергии;
  • возможность дистанционного управления;
  • экономичность обслуживания;
  • совместимость с источниками постоянного и переменного напряжения;
  • быстрое время открытия/закрытия;
  • широкий диапазон температур потока;
  • бесперебойная работа в экстремальных условиях;
  • надежная защита от неблагоприятных внешних воздействий;
  • универсальность конструкции;
  • простота установки/демонтажа;
  • работа как по вертикали, так и по горизонтали.
Недостатком механизма является его чувствительность к изменениям параметров в питающей сети. Цена продукции выше, в сравнении с другими видами запорной арматуры, но она оправдана преимуществами товара, его высоким качеством и надежностью.



Изображения - EV220W, Двухходовой электромагнитный клапан с сервоприводом

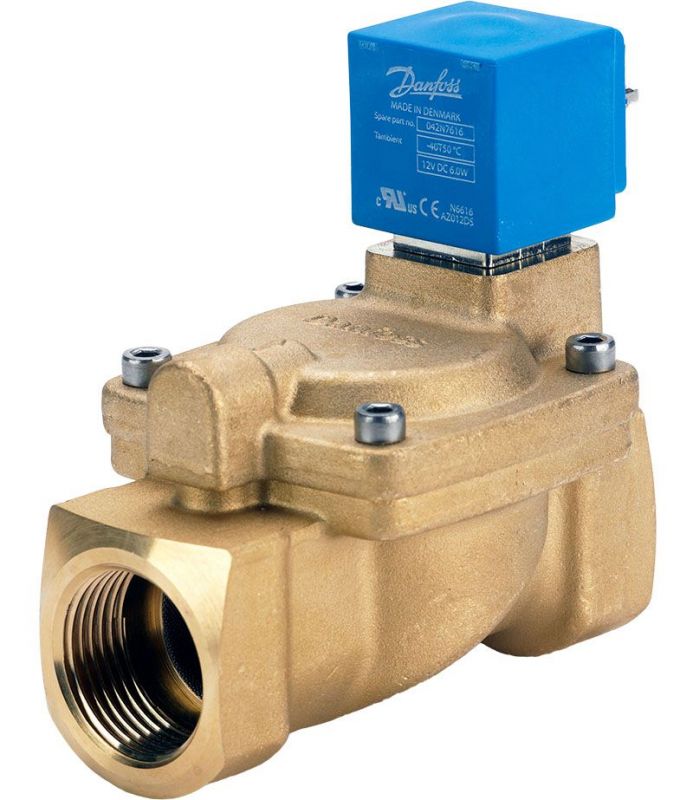

ev220w-dvuhhodovoj-klapan
ev220w

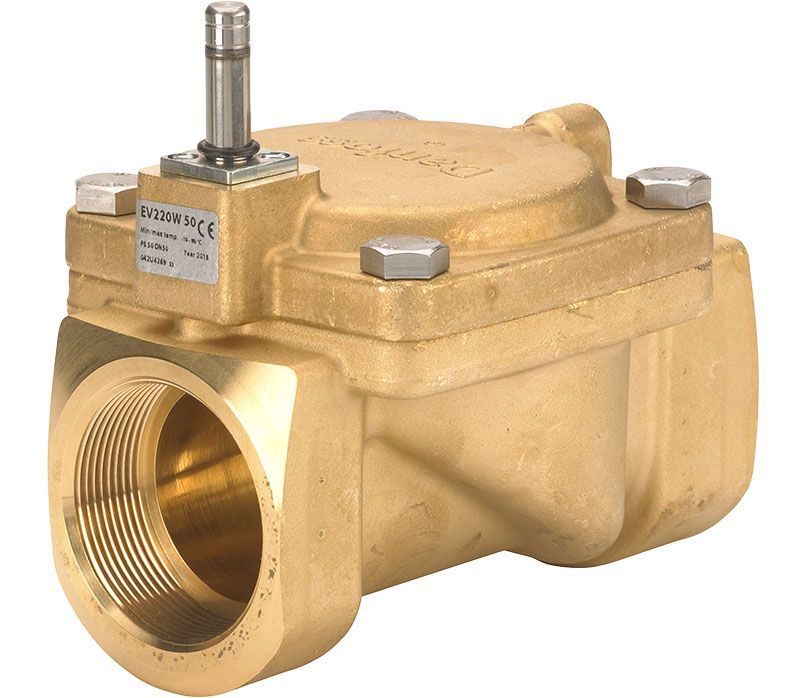

ev220w-dvuhhodovoj-klapan-s-servoprivodom

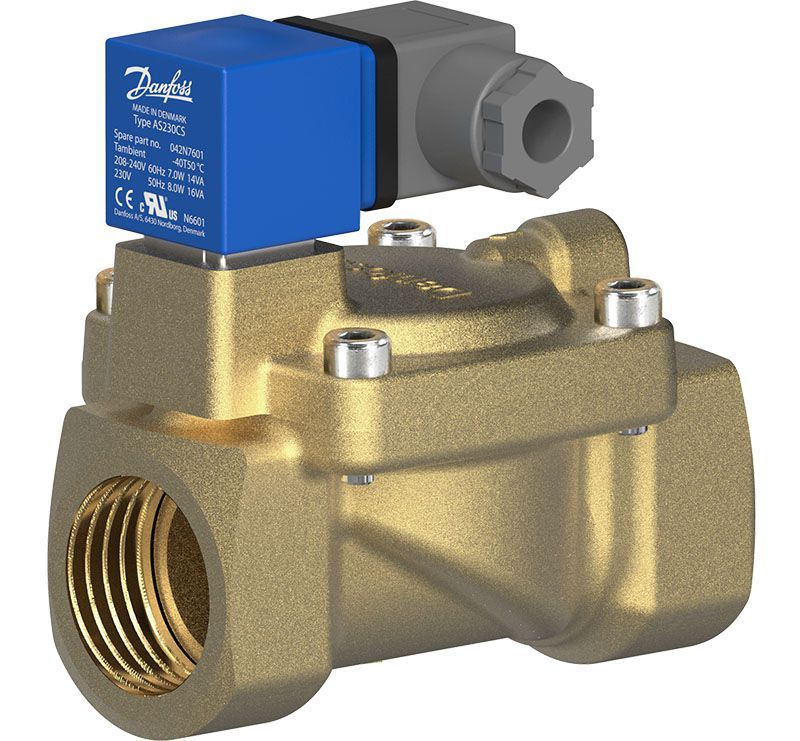

ev220w-servoprivodnye-elektromagnitnye-klapany-nepryamogo-dejstviya
Доступные для заказа модификации - EV220W, Двухходовой электромагнитный клапан с сервоприводом
Код заказа Тип Присоединение Уплотнение Ду, мм Допустимое давление, бар Kv, m3h
042U426102 EV220W G 3/8 NBR 10 mm 10 bar 1.6 m3/h
042U426119 EV220W G 3/8 NBR 10 mm 10 bar 1.6 m3/h
042U426132 EV220W G 3/8 NBR 10 mm 10 bar 1.6 m3/h
042U426402 EV220W G 1/2 NBR 14 mm 10 bar 4 m3/h
042U426419 EV220W G 1/2 NBR 14 mm 10 bar 4 m3/h
042U426432 EV220W G 1/2 NBR 14 mm 10 bar 4 m3/h
042U426502 EV220W G 3/4 NBR 18 mm 10 bar 7 m3/h
042U426519 EV220W G 3/4 NBR 18 mm 10 bar 7 m3/h
042U426532 EV220W G 3/4 NBR 18 mm 10 bar 7 m3/h
042U426602 EV220W G 1 NBR 22 mm 10 bar 7 m3/h
042U426619 EV220W G 1 NBR 22 mm 10 bar 7 m3/h
042U426632 EV220W G 1 NBR 22 mm 10 bar 7 m3/h
042U426702 EV220W G 1 - 1/4 NBR 32 mm 10 bar 15 m3/h
042U426719 EV220W G 1 - 1/4 NBR 32 mm 10 bar 15 m3/h
042U426732 EV220W G 1 - 1/4 NBR 32 mm 10 bar 15 m3/h
042U426802 EV220W G 1 - 1/2 NBR 40 mm 10 bar 18 m3/h
042U426819 EV220W G 1 - 1/2 NBR 40 mm 10 bar 18 m3/h
042U426832 EV220W G 1 - 1/2 NBR 40 mm 10 bar 18 m3/h
042U426902 EV220W G 2 NBR 50 mm 10 bar 32 m3/h
042U426919 EV220W G 2 NBR 50 mm 10 bar 32 m3/h
042U426932 EV220W G 2 NBR 50 mm 10 bar 32 m3/h
042U436102 EV220W G 3/8 NBR 10 mm 10 bar 1.6 m3/h
042U436119 EV220W G 3/8 NBR 10 mm 10 bar 1.6 m3/h
042U436132 EV220W G 3/8 NBR 10 mm 10 bar 1.6 m3/h
042U436402 EV220W G 1/2 NBR 14 mm 10 bar 4 m3/h
042U436419 EV220W G 1/2 NBR 14 mm 10 bar 4 m3/h
042U436432 EV220W G 1/2 NBR 14 mm 10 bar 4 m3/h
042U436502 EV220W G 3/4 NBR 18 mm 10 bar 7 m3/h
042U436519 EV220W G 3/4 NBR 18 mm 10 bar 7 m3/h
042U436532 EV220W G 3/4 NBR 18 mm 10 bar 7 m3/h
042U436602 EV220W G 1 NBR 22 mm 10 bar 7 m3/h
042U436619 EV220W G 1 NBR 22 mm 10 bar 7 m3/h
042U436632 EV220W G 1 NBR 22 mm 10 bar 7 m3/h
042U436702 EV220W G 1 - 1/4 NBR 32 mm 10 bar 15 m3/h
042U436719 EV220W G 1 - 1/4 NBR 32 mm 10 bar 15 m3/h
042U436732 EV220W G 1 - 1/4 NBR 32 mm 10 bar 15 m3/h
042U436802 EV220W G 1 - 1/2 NBR 40 mm 10 bar 18 m3/h
042U436819 EV220W G 1 - 1/2 NBR 40 mm 10 bar 18 m3/h
042U436832 EV220W G 1 - 1/2 NBR 40 mm 10 bar 18 m3/h
042U436902 EV220W G 2 NBR 50 mm 10 bar 32 m3/h
042U436919 EV220W G 2 NBR 50 mm 10 bar 32 m3/h
042U436932 EV220W G 2 NBR 50 mm 10 bar 32 m3/h
042U4410 EV220W G 3/8 EPDM 10 mm 10 bar 1.6 m3/h
042U4414 EV220W G 1/2 EPDM 14 mm 10 bar 4 m3/h
042U4418 EV220W G 3/4 EPDM 18 mm 10 bar 7 m3/h
042U4422 EV220W G 1 EPDM 22 mm 10 bar 7 m3/h
042U471002 EV220W G 3/8 EPDM 10 mm 10 bar 1.6 m3/h
042U471019 EV220W G 3/8 EPDM 10 mm 10 bar 1.6 m3/h
042U471032 EV220W G 3/8 EPDM 10 mm 10 bar 1.6 m3/h
042U471402 EV220W G 1/2 EPDM 14 mm 10 bar 4 m3/h
042U471419 EV220W G 1/2 EPDM 14 mm 10 bar 4 m3/h
042U471432 EV220W G 1/2 EPDM 14 mm 10 bar 4 m3/h
042U471802 EV220W G 3/4 EPDM 18 mm 10 bar 7 m3/h
042U471819 EV220W G 3/4 EPDM 18 mm 10 bar 7 m3/h
042U471832 EV220W G 3/4 EPDM 18 mm 10 bar 7 m3/h
042U472202 EV220W G 1 EPDM 22 mm 10 bar 7 m3/h
042U472219 EV220W G 1 EPDM 22 mm 10 bar 7 m3/h
042U472232 EV220W G 1 EPDM 22 mm 10 bar 7 m3/h
