EV227B: электромагнитный двухходовой клапан


Компактный двухпозиционный двухходовой клапан серии EV227B создан специально для систем с минимальным перепадом давления. Для этого в конструкцию были внесены особенные изменения – мембрана имеет более мягкую и эластичную структуру, а пружина, напротив, более тугая.


Устройство и особенности модели


Легкий (700 г) и малогабаритный прибор имеет корпус из латуни, которая устойчива к коррозии, появлению отложений и налетов, старению. Сплав легок в отработке и весит меньше, чем чугун или сталь, что дает возможность делать из него компактные и надежные изделия, которые устанавливают при дефиците места.

Внутренние части, контактирующие с рабочей средой, выполнены из нержавеющей стали особой марки. Для разных видов рабочей среды предусмотрены свои материалы уплотнения, тарелок и мембраны. Например:
  • бутадиен-нитрильный каучук (NBR) – для воздуха и масла;
  • этилен-пропилен-диеновый каучук (EPDM) – для воды и рассола.
Простота конструкции увеличивает ее надежность и долговечность. Из модельного ряда соленоидов, производимых Danfoss, можно выбрать элемент управления, соответствующий конкретной технологической схеме. Рекомендуются катушки типа AS и AZ. Любая из них с помощью штекера присоединяется к клапану и надежно фиксируется защелкой.

Данфосс поставляет преимущественно отдельно клапан и катушки, чтобы обеспечить максимальную гибкость и более точный подбор комплекта для определенных условий и конкретной системы.


Краткая техническая характеристика


Линейка EV227B разработана для нейтральных рабочих сред:
  • воды;
  • воздуха;
  • масел;
  • нейтральных рассолов.
Вязкость потока не должна превышать 50 сСт, а его температура варьирует от -30 до +100°С. Но есть тонкости:
  • для нормально-закрытой версии устройства температурный диапазон составляет 0 – 90°C;
  • для нормально-закрытой -0 – 50°C.
Температура окружающей среды может колебаться от -40°С до +50°С, разность давления – 0,2 – 10 бар, Ду 10 – 50, пропускная способность составляет от 4 до 32 м3/ч, время открытия – от 50 до 5000 мс, а закрытия – от 300 до 10000 мс.


Принцип работы


У изделия нормально-закрытого типа при отсутствии подачи напряжения на обмотку пружина прижимает тарелки якоря к управляющему отверстию. Над мембраной давление растет, и она перекрывает главный шлюз. Положение «закрыто» сохраняется до возобновления подачи тока.

При подаче напряжения на соленоид создается магнитное поле, которое поднимает плунжер и прикрепленную к нему диафрагму, открывая пилотный канал, диаметр которого больше перепускного. За счет этого Р в верхней части (над диафрагмой) снижается, и из-за разницы давлений (ΔP) мембрана с поршнем двигается вверх, открывая путь воде, газу и другим инертным средам.

У модели нормально-открытого типа механизм обратный описанному выше.


Область применения


Продукты линейки разработаны для промышленного оборудования, а также систем:
  • кондиционирования воздуха;
  • отопления;
  • водоснабжения;
  • вентиляции.
Клапан можно устанавливать как на системы промышленных предприятий, так и на коммунальные объекты, в частных домах. Кроме того, модель применяется в:
  • стоматологическом оборудовании;
  • устройствах подачи питьевой воды;
  • опреснителях;
  • фильтровальных установках;
  • поливальных системах;
  • парогенераторах;
  • посудомоечном оборудовании;
  • стиральных машинах;
  • компрессорах;
  • стерилизаторах;
  • бассейнах;
  • пожарных станциях и т.д.
Простые, надежные, экономичные продукты от Данфосс востребованы во многих отраслях промышленности благодаря удачному соотношению «цена-качество».
Изображения - EV227B, Электромагнитный двухходовой клапан

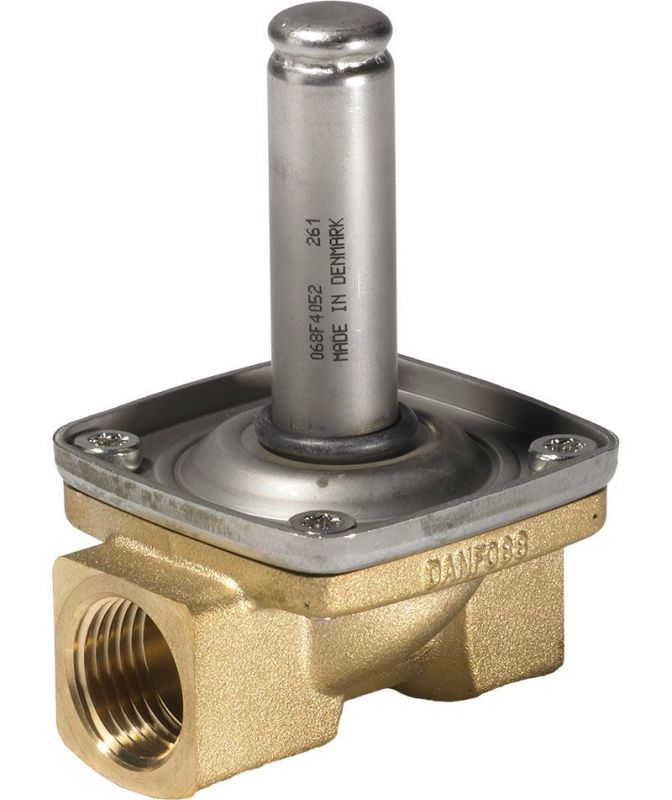

elektromagnitnyj-klapan-ev227b

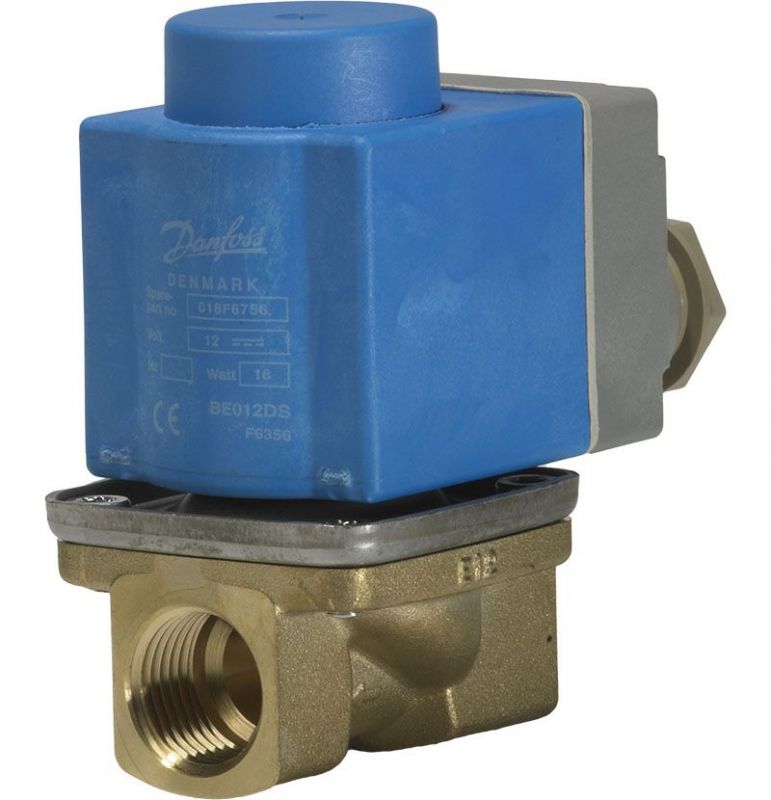

ev227b-dlya-nejtralnyh-rassolov

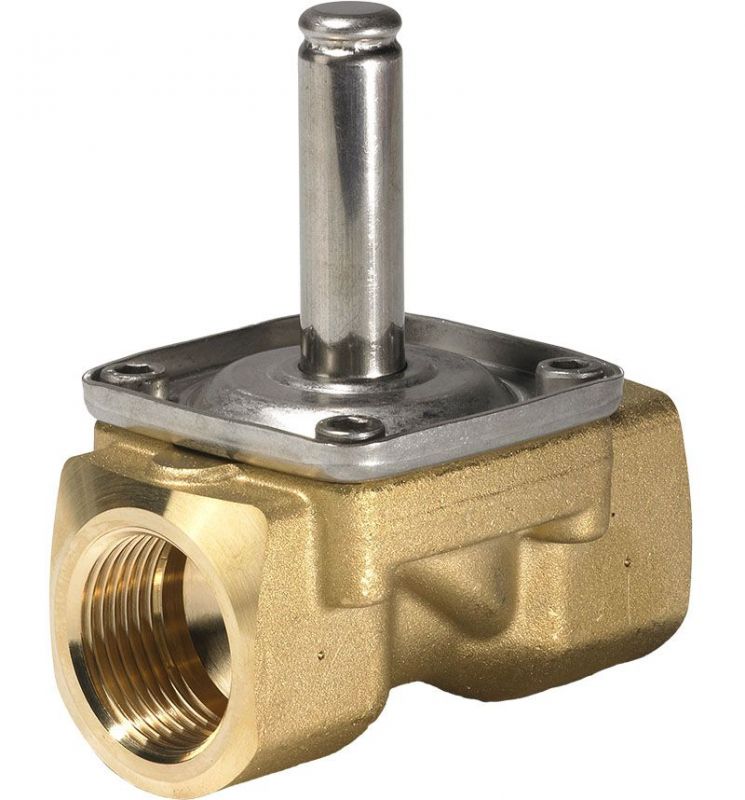

ev227b-eto-programma-2-2-hodovyh-elektromagnitnyh-klapanov-s-servoprivodom
Доступные для заказа модификации - EV227B, Электромагнитный двухходовой клапан
Код заказа Тип Присоединение Уплотнение Ду, мм Допустимое давление, бар Kv, m3h
068F4050 EV227B G 3/8 EPDM 10 mm 10 bar 1.5 m3/h
068F4052 EV227B G 1/2 EPDM 12 mm 10 bar 2.5 m3/h
068F4053 EV227B G 1/2 EPDM 14 mm 10 bar 3.5 m3/h
068F4054 EV227B G 3/4 EPDM 18 mm 15 bar 5.5 m3/h
068F4055 EV227B G 1 EPDM 22 mm 15 bar 5.5 m3/h
