EV222B, Двухпозиционный клапан с мембраной и сервоприводом

EV222B, Двухпозиционный клапан с мембраной и сервоприводом
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Говдя Вадим: 068 957 20 05
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 900.00 - 2020.00 EUR

EV222B: двухпозиционный двухходовой электромагнитный клапан с сервоприводом и изолирующей мембраной


Датская компания Danfoss разработала модельный ряд двухпозиционных двухходовых клапанов, оснащенных мембраной изолирующего типа, которые способны работать с сильно загрязненными и агрессивными средами. Семейство EV220B представлено 6 модификациями (65-100). Прибор устанавливается на мощное промышленное оборудование с высокими показателями расхода рабочей среды.


Клапан электромагнитный мембранный. Принцип работы


Клапан имеет 2 отверстия – впускное и выпускное, поэтому он является двухходовым. Он может иметь 2 позиции:
  • нормально-закрытый;
  • нормально-открытый.
Элемент управления – электромагнитная катушка или соленоид. Когда к его клеммам подается напряжение, то внутри возникает магнитная сила, которая передвигает шток (плунжер) с изолирующей мембраной. Регулирующее отверстие открывается, и поток рабочей среды оказывает давление на гибкую диафрагму. Она поднимается и главное жерло открывается.

Когда подача напряжения на соленоид прекращается, то пружина якоря давит на диафрагму, которая перекрывает регулирующее жерло. Над ней давление увеличивается. Поток и жесткость пружины давят на мембрану, которая перекрывает главное отверстие. Назначение изолирующей мембраны – не дать рабочей среде проникнуть к якорю соленоида. Для того чтобы создать определенное давление над мембраной, пространство заполняют кремниевым маслом.


Особенности и преимущества конструкции


Модели линейки EV220B разработаны для экстремальных рабочих условий и значительного расхода потока. Поэтому прибор имеет большие габариты (масса до 4,3 кг без катушки), корпус из прочного материала, инертного к агрессивным веществам чугуна, детали, контактирующие с жидкостями, из стали (нержавеющей) и дополнительные защитные элементы:
  • от ударов гидравлики и кавитации;
  • диафрагму от загрязнений соленоида с высоким защитным классом (IP67);
  • фильтр регулирующей (пилотной) системы;
  • сменные компенсационные отверстия.
Продукт способен контролировать поток, вязкость которого не превышает 50 сСт – воду, масла, воздух, пар, светлые нефтепродукты. Устройство может выдерживать перепады давления от 0,3 до 10 бар и работать при температурном режиме внешней среды ≤ +60°С (зависит от типа катушки).

Время открытия/закрытия варьирует у различных моделей серии. Так, например:
  • открытие – от 40 до 5000 мс;
  • закрытие – 350-10000 мс.
Пропускная способность – в диапазоне от 0,8 до 5,0 м3/ч. Значительным преимуществом серии является возможность собрать механизм под технические особенности системы – выбрать соленоид, материал корпуса, диаметр регулирующего сопла и т.д. От них зависит, в какой области будет использоваться данное приспособление.


Область применения


Продукция компании Danfoss используется в разных областях промышленности. Модели серии EV220B применяются в следующих отраслях:
  • нефтегазовой;
  • энергетической;
  • топливной;
  • химической и др.
В мощных промышленных установках серия EV220B от Danfoss имеет преимущества перед аналогами других производителей – это наилучшее соответствие цены/качества и максимальная гибкость устройства. Надежность, долговечность, отсутствие необходимости в инструментах для сборки и демонтажа, низкий уровень шума – это не все плюсы продукции датской компании. Поэтому клапан востребован и к нему можно заказать дополнительные комплектующие, позволяющие изменять технологические схемы и модернизировать их с наименьшими затратами.

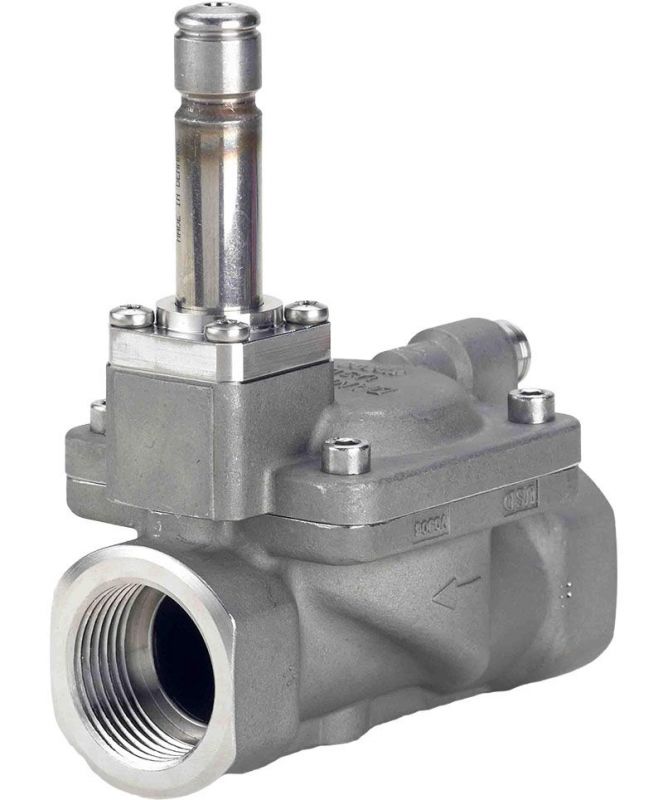

Изображения - EV222B, Двухпозиционный клапан с мембраной и сервоприводом
dvuhpozitsionnye-dvuhhodovye-elektromagnitnye-klapany-s-servoprivodom-i-izoliruyuschej-membranoj
Доступные для заказа модификации - EV222B, Двухпозиционный клапан с мембраной и сервоприводом
Код заказа Тип Присоединение Уплотнение Ду, мм Допустимое давление, бар Kv, m3h
032U8526 EV222B G 1/2 FKM 15 mm 10 bar 4 m3/h
032U8527 EV222B G 3/4 FKM 20 mm 10 bar 8 m3/h
032U8528 EV222B G 1 FKM 25 mm 10 bar 11 m3/h
032U8529 EV222B G 1 - 1/4 FKM 32 mm 10 bar 18 m3/h
032U8530 EV222B G 1 - 1/2 FKM 40 mm 10 bar 24 m3/h
032U8531 EV222B G 2 FKM 50 mm 10 bar 40 m3/h
