EV225B, Двопозиційний двоходовий електромагнітний клапан для пара з сервоприводом
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Говдя Вадим: 068 957 20 05
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.

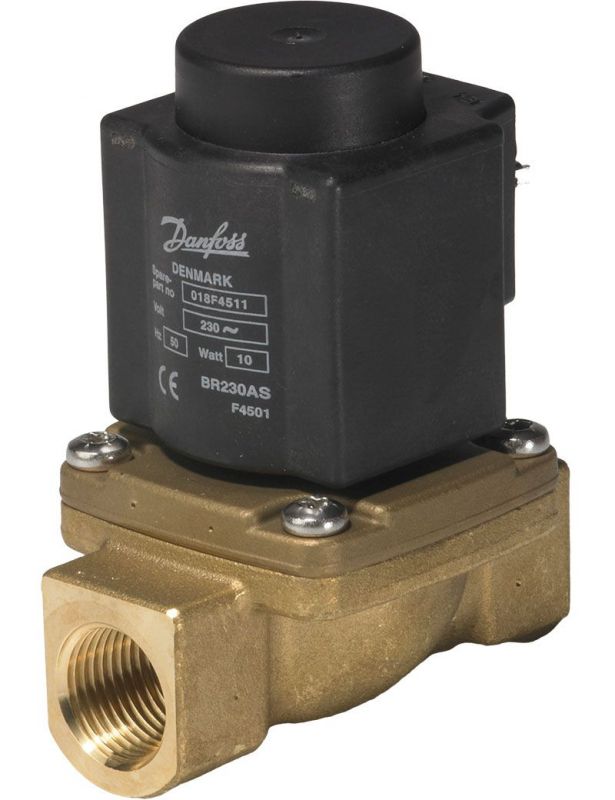

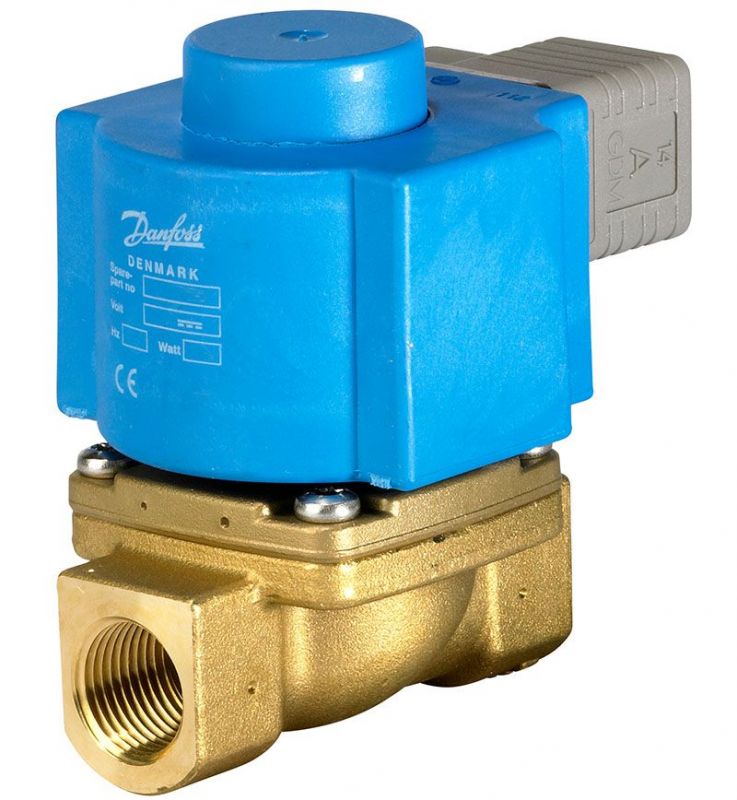

EV225B: двопозиційний двоходовий електромагнітний клапан для пари з сервоприводом
Електромагнітний клапан серії EV225B призначений для регулювання потоку робочих середовищ, в даному конкретному випадку це пара, яка подається трубопроводами. Він є кінцевою ланкою в автоматичній системі, що управляє. Завдяки соленоїду він спрацьовує дистанційно та не вимагає присутності технічного персоналу.

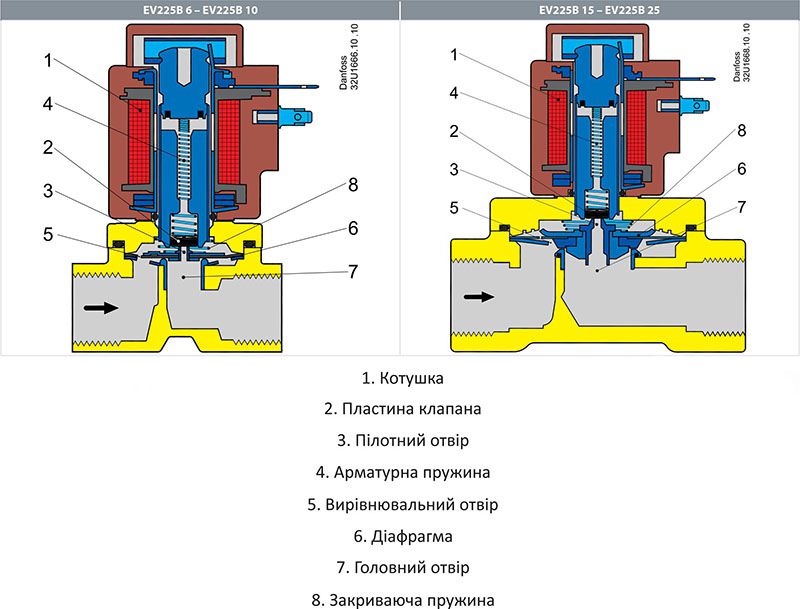

Пристрій та принцип роботи

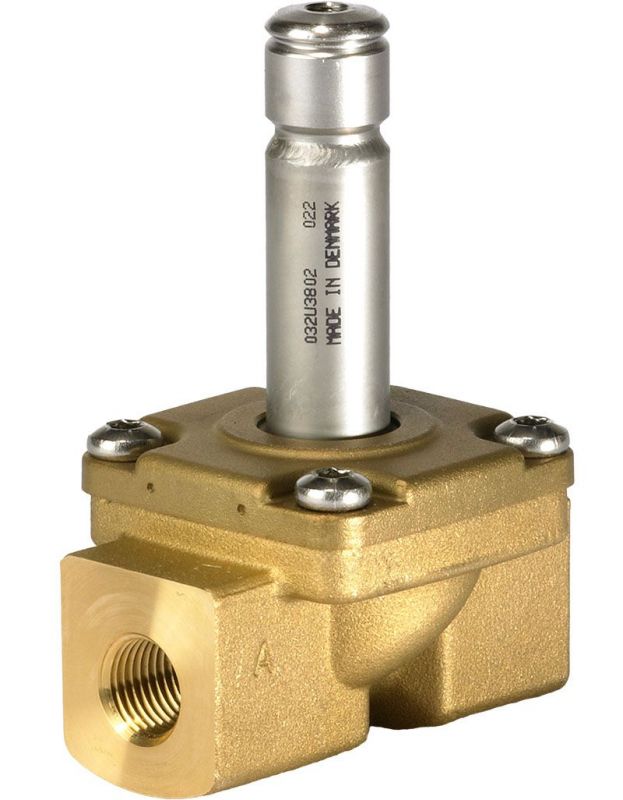

Електромагнітні клапани Danfoss (Данія) – це високотехнологічний продукт, механічна та електрична частини якого об'єднані в одному корпусі. Обмотки котушки надійно ізольовані від дії робочого середовища. Мобільний сердечник міститься всередині закритої трубки з стійкого корозії металу. Саме він є приводом приладу. Напруга, що подається на обмотку, генерує магнітне поле, яке переміщає сердечник і активує замикаючу конструкцію, що складається з поршня або тарілки.
Зворотний рух поршня забезпечує пружна пружина. Обидві ці сили мають протилежний напрямок. За допомогою величини електроструму, що подається на соленоїд, здійснюється не лише перекриття потоку, а й регулювання. При відключенні напруги замикаюча арматура повертається у вихідне положення. Для нормально закритого (НЗ) типу пристрою вступний шлюз перекритий, а для нормально відкритого (АЛЕ) вільний.
Електромагнітні клапани EV225B мають 2 отвори – вхідний та вихідний, що описується терміном «двоходова конструкція». Завдяки особливості продукту – мембрані, виготовленої з тефлону (PTFE), він може ефективно та безперебійно працювати навіть із забрудненими середовищами. Антикорозійні властивості матеріалів, з яких виготовлені всі внутрішні деталі та корпус, зумовили тривалий термін експлуатації навіть у несприятливих умовах та при роботі з агресивним вмістом системи.
Технічні характеристики
Крім можливості регулювання та компактності, механізм відрізняється такими параметрами:
Тип |
НЗ і НО |
---|---|
Діапазон перепада Р (бар) |
0,2-10 |
Р max (бар) |
50 |
Час відкриття (мс) |
50 |
Час зкриття (мс) |
300 |
Перепускна здатність (м3/ч) |
0,9-6,0 |
t max навколишнього середовища (°С) |
+40 |
T технологічне середовище (°С) |
0… 185 |
Тип катушки |
BQ (перем. ток) до +185°С BN (пост. ток) до +160°С BB до +160°С |
Діаметр отвору (мм) |
25 |
Клас захисту |
До IP65 |
Маса (кг) |
1,98 |
Завдяки використанню соленоїда як агрегат, що приводить, пристрій економить електроенергію, що є однією з головних характеристик продукції Данфосс.
Галузь застосування
Двоходовий клапан серії EV225B застосовують у комунальному господарстві, у хімічній, нафтовидобувній, харчовій, целюлозній промисловості, машинобудуванні та ін. Також він входить до схем парових котлів у побутовому та промисловому секторі.
Документація для - EV225B, Двопозиційний двоходовий електромагнітний клапан для пара з сервоприводом
Зображення - EV225B, Двопозиційний двоходовий електромагнітний клапан для пара з сервоприводом
Доступні для замовлення модифікації - EV225B, Двопозиційний двоходовий електромагнітний клапан для пара з сервоприводом
Код замовлення | Тип | Приєднання | Ущільнення | Ду, мм | Допустимий тиск, бар |
Kv, m3/h |
032U3802 | EV225B | G 1/4 | PFTE | 6 mm | 10 bar | 0.9 m3/h |
032U3803 | EV225B | G 3/8 | PFTE | 10 mm | 10 bar | 2.2 m3/h |
032U3804 | EV225B | G 1/2 | PFTE | 10 mm | 10 bar | 2.2 m3/h |
032U380402 | EV225B | G 1/2 | PFTE | 10 mm | 10 bar | 2.2 m3/h |
032U380416 | EV225B | G 1/2 | PFTE | 10 mm | 10 bar | 2.2 m3/h |
032U380420 | EV225B | G 1/2 | PFTE | 10 mm | 10 bar | 2.2 m3/h |
032U380431 | EV225B | G 1/2 | PFTE | 10 mm | 10 bar | 2.2 m3/h |
032U3805 | EV225B | G 1/2 | PFTE | 15 mm | 10 bar | 3 m3/h |
032U380502 | EV225B | G 1/2 | PFTE | 15 mm | 10 bar | 3 m3/h |
032U380516 | EV225B | G 1/2 | PFTE | 15 mm | 10 bar | 3 m3/h |
032U380520 | EV225B | G 1/2 | PFTE | 15 mm | 10 bar | 3 m3/h |
032U380531 | EV225B | G 1/2 | PFTE | 15 mm | 10 bar | 3 m3/h |
032U3806 | EV225B | G 3/4 | PFTE | 20 mm | 10 bar | 5 m3/h |
032U380602 | EV225B | G 3/4 | PFTE | 20 mm | 10 bar | 5 m3/h |
032U380616 | EV225B | G 3/4 | PFTE | 20 mm | 10 bar | 5 m3/h |
032U380620 | EV225B | G 3/4 | PFTE | 20 mm | 10 bar | 5 m3/h |
032U380631 | EV225B | G 3/4 | PFTE | 20 mm | 10 bar | 5 m3/h |
032U3807 | EV225B | G 1 | PFTE | 25 mm | 10 bar | 6 m3/h |
032U380702 | EV225B | G 1 | PFTE | 25 mm | 10 bar | 6 m3/h |
032U380716 | EV225B | G 1 | PFTE | 25 mm | 10 bar | 6 m3/h |
032U380720 | EV225B | G 1 | PFTE | 25 mm | 10 bar | 6 m3/h |
032U380731 | EV225B | G 1 | PFTE | 25 mm | 10 bar | 6 m3/h |
032U8025 | EV225B | G 1/2 | PFTE | 10 mm | 10 bar | 1.3 m3/h |
