EV224B: двухпозиционный двухходовой электромагнитный клапан с сервоприводом для высокого давления


В большинстве гидравлических и пневматических схем используются продукты, разработанные компанией Danfoss (Дания). Высокое качество, простота монтажа, надежность, отличные эксплуатационные характеристики сделали продукцию конкурентоспособной и популярной. Одной из моделей является EV224B.


Особенности конструкции и назначения


Двухходовой клапан EV224B предназначен для контроля потока рабочих сред под высоким давлением (Р ≤40 бар), например, для сжатого воздуха и с t внешней среды около +60°С. Выпускается устройство в 2 модификациях – НО и НЗ.

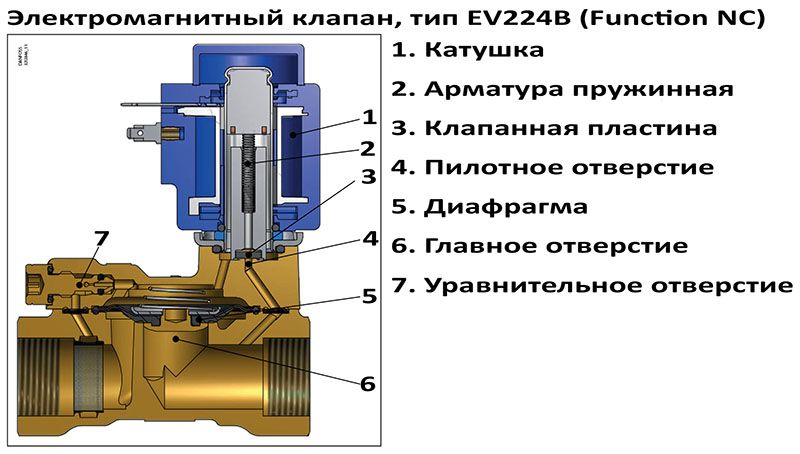

Механизм состоит из:
  • пружины якоря;
  • катушки;
  • тарелки клапана;
  • регулирующего отверстия;
  • диафрагмы;
  • основного отверстия;
  • выравнивающего отверстия.
Для погашения гидравлического удара имеется встроенный фильтр пилотной системы. Есть возможность регулировки времени закрытия. Благодаря конструктивным особенностям электромагнитный клапан EV224B обладает меньшим энергопотреблением и улучшенным временем единичного включения по сравнению с клапанами аналогов.

Принцип действия


Механизм работы зависит от модели устройства. Так, например, для нормально закрытого (НЗ) типа механизма справедлив следующий алгоритм функционирования:
  1. Напряжение на соленоид не подается. Тарелка клапана под действием пружины плотно перекрывает пилотный канал. При этом давление над и под мембраной отличается. Чтобы его выровнять, в диафрагме имеется выравнивающее отверстие. Благодаря ему Р становится эквивалентным показателю на входе.
  2. Подается импульс на катушку. Магнитные силы смещают тарелку якоря и регулирующее отверстие открывается. Так как его диаметр больше выравнивающего канала, то Р на диафрагме снижается и происходит открытие главной магистрали.

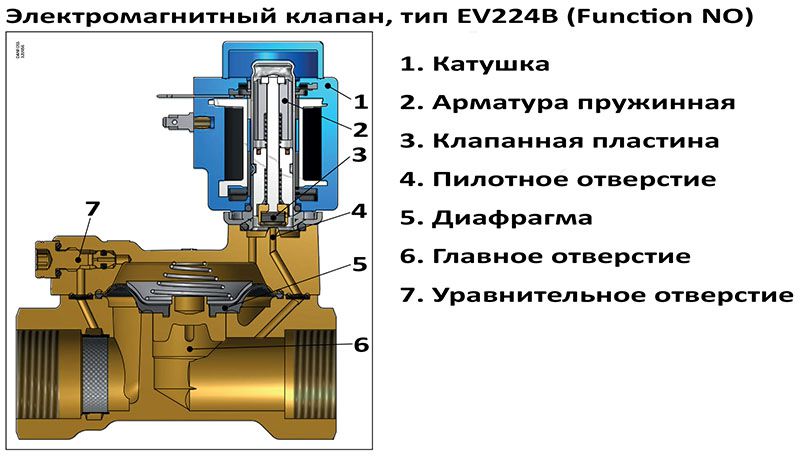

Для устройства нормально открытого типа последовательность обратная. В зависимости от вида задачи можно выбрать тот или иной тип EV224B.


Технические характеристики


Электромагнитные клапана данной серии характеризуют следующие показатели:


Тип

НЗ и НО

Диапазон ΔP (бар)

0,3-40

Р max (бар)

64

Открытие (в мс)

40-50

Закрытие (в мс)

150

t max окружающей среды (°С)

-10… +60

t технологической среды (°С)

-10… +60

Вязкость (сСт)

50

Коэффициент пропускной способности (м3/ч)

4-11

Мощность во время включению (перем. ток), ВА

44

Потребляемая мощность (перем. ток), ВА

21

Класс защиты

 IP65

При работе с сильно загрязненными средами перед механизмом следует установить фильтр, чтобы уберечь продукт от загрязнения, быстрого износа и выхода из строя.

Устройства серии подходят для работы промышленного оборудования в качестве управляющей (основной) арматуры в различных областях промышленности и бытовых системах с высоким давлением технологической среды.

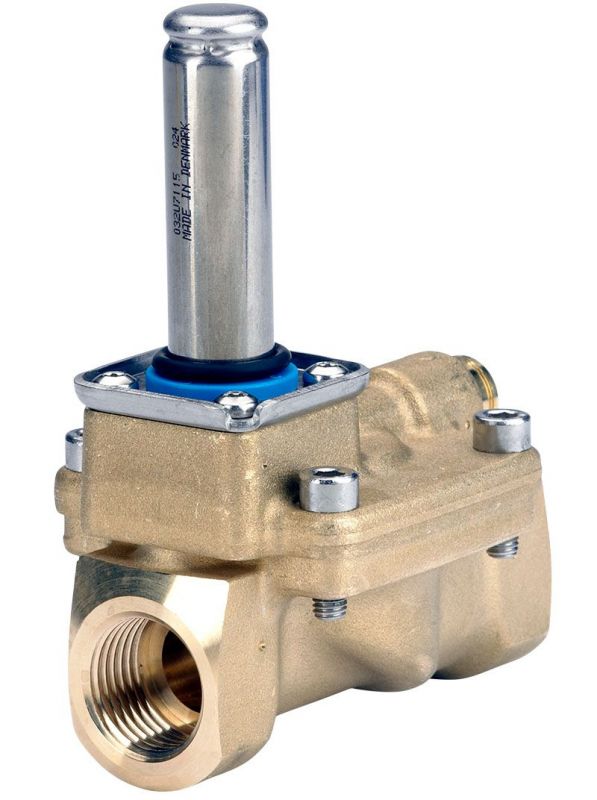

Изображения - EV224B, Двухпозиционный электромагнитный клапан для высокого давления
ev224b-dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan
Доступные для заказа модификации - EV224B, Двухпозиционный электромагнитный клапан для высокого давления
Код заказа Тип Присоединение Уплотнение Ду, мм Допустимое давление, бар Kv, m3h
032U8080 EV224B G 1/2 FKM 13.5 mm 40 bar 4 m3/h
032U817102 EV224B G 3/4 NBR 13.5 mm 35 bar 8 m3/h
032U8360 EV224B G 1/2 NBR 15 mm 40 bar 4 m3/h
032U8361 EV224B G 1/2 NBR 15 mm 40 bar 4 m3/h
032U8362 EV224B G 3/4 NBR 20 mm 35 bar 8 m3/h
032U8363 EV224B G 3/4 NBR 20 mm 35 bar 8 m3/h
032U8364 EV224B G 1 NBR 25 mm 33 bar 11 m3/h
032U8365 EV224B G 1 NBR 25 mm 33 bar 11 m3/h
032U838132 EV224B G 1/2 NBR 13.5 mm 40 bar 4 m3/h
032U865132 EV224B G 1/2 NBR 13.5 mm 60 bar 4 m3/h
