EV224B: двопозиційний двоходовий електромагнітний клапан із сервоприводом для високого тиску


У більшості гідравлічних та пневматичних схем використовуються продукти, розроблені компанією Danfoss (Данія). Висока якість, простота монтажу, надійність, відмінні експлуатаційні характеристики зробили продукцію конкурентоспроможною та популярною. Однією з моделей є EV224B.


Особливості конструкції та призначення


Двоходовий клапан EV224B призначений для контролю потоку робочих середовищ під високим тиском (Р ≤40 бар), наприклад, для стиснутого повітря та з t зовнішнього середовища близько +60°С. Випускається пристрій у 2 модифікаціях – НВ та НЗ.

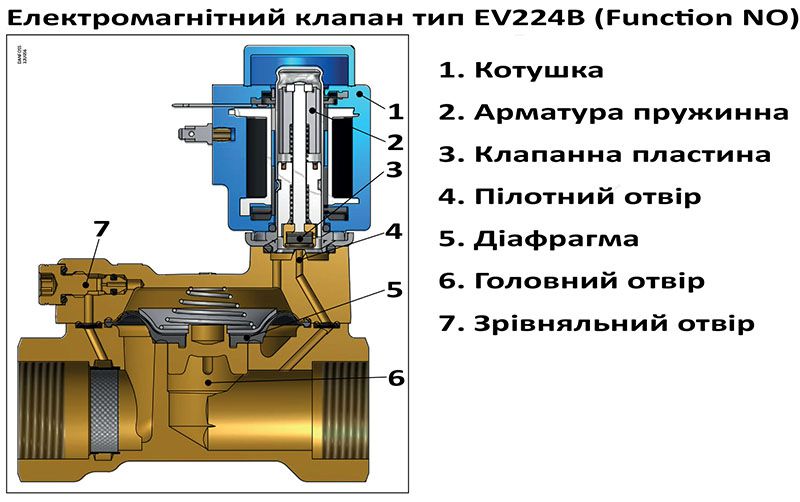

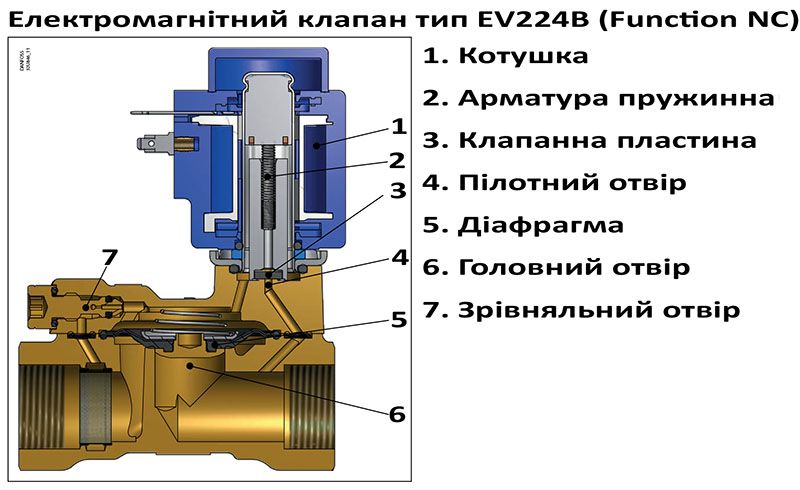

Механізм складається з:
  • пружини якоря;
  • котушки;
  • тарілки клапана;
  • регулюючого отвору;
  • діафрагми;
  • основного отвору;
  • вирівнюючого отвору.
Для погашення гідравлічного удару є вбудований фільтр пілотної системи. Є можливість регулювання часу закриття. Завдяки конструктивним особливостям електромагнітний клапан EV224B має менше енергоспоживання та покращений час одиничного включення порівняно з клапанами аналогів.

Принцип дії


Механізм роботи залежить від моделі пристрою. Так, наприклад, для нормально закритого (НЗ) типу механізму справедливий наступний алгоритм функціонування:
  1. Напруга на соленоїд не подається. Тарілка клапана під дією пружини щільно перекриває пілотний канал. При цьому тиск над та під мембраною відрізняється. Щоб його вирівняти, діафрагма має вирівнюючий отвір. Завдяки йому Р стає еквівалентним показником на вході.
  2. Подається імпульс на котушку. Магнітні сили зміщують тарілку якоря і отвір, що регулює, відкривається. Так як його діаметр більше каналу, що вирівнює, то Р на діафрагмі знижується і відбувається відкриття головної магістралі.
Для пристрою нормально відкритого типу зворотна послідовність. Залежно від виду завдання можна вибрати той чи інший тип EV224B.


Технічні характеристики


Електромагнітні клапани даної серії характеризують такі показники:


Тип

НЗ и НВ

Діапазон ΔP (бар)

0,3-40

Р max (бар)

64

Відкриття (в мс)

40-50

Закриття (в мс)

150

t max навколишнього середовища (°С)

-10… +60

t технологічного середовища (°С)

-10… +60

В'язкість (сСт)

50

Коефіцієнт пропускної спроможності (м3/ч)

4-11

Потужність під час увімкнення (перем. ток), ВА

44

Споживана потужність (перем. ток), ВА

21

Клас захисту

 IP65

При роботі із сильно забрудненими середовищами перед механізмом слід встановити фільтр, щоб уберегти продукт від забруднення, швидкого зношування та виходу з ладу.

Пристрої серії підходять для роботи промислового обладнання як керуюча (основна) арматура в різних галузях промисловості та побутових системах з високим тиском технологічного середовища.
Зображення - EV224B, Двопозиційний електромагнітний клапан для високого тиску
ev224b-dvuhpozitsionnyj-dvuhhodovoj-elektromagnitnyj-klapan
Доступні для замовлення модифікації - EV224B, Двопозиційний електромагнітний клапан для високого тиску
Код замовлення Тип Приєднання Ущільнення Ду, мм Допустимий
тиск, бар		 Kv, m3/h
032U8080 EV224B G 1/2 FKM 13.5 mm 40 bar 4 m3/h
032U817102 EV224B G 3/4 NBR 13.5 mm 35 bar 8 m3/h
032U8360 EV224B G 1/2 NBR 15 mm 40 bar 4 m3/h
032U8361 EV224B G 1/2 NBR 15 mm 40 bar 4 m3/h
032U8362 EV224B G 3/4 NBR 20 mm 35 bar 8 m3/h
032U8363 EV224B G 3/4 NBR 20 mm 35 bar 8 m3/h
032U8364 EV224B G 1 NBR 25 mm 33 bar 11 m3/h
032U8365 EV224B G 1 NBR 25 mm 33 bar 11 m3/h
032U838132 EV224B G 1/2 NBR 13.5 mm 40 bar 4 m3/h
032U865132 EV224B G 1/2 NBR 13.5 mm 60 bar 4 m3/h
