Реле тиску, протоку Danfoss

Оптимізація роботи систем з точним контролем та захистом

Для підвищення ресурсу насосного, компресорного обладнання воно повинно періодично відключатися. Щоб зберегти стабільні параметри рідини або газу всередині системи, застосовується датчик реле тиску з заданим робочим діапазоном. * У стандартній комплектації має ступінь захисту IРЗЗ, при установці верхньої кришки ступінь захисту збільшується до IР44

Реле тиску типу КР/КРI

• призначені для регулювання, поточного контролю і аварійної сигналізації в промисловості. Встановлюються в системах з рідкими і газоподібними середовищами. Реле тиску забезпечені однополюсними вимикачами, які замикають або розмикають електричний ланцюг при зміні тиску в системі в порівнянні з заданим.
• Робоча температура середовища -40 .. +100 ° С. Температура навколишнього середовища -40 ..+65 °С.

Здвоєне реле тиску KP 44

• призначений для управління і захисту водяних насосів. KP 44 комбінує функції вимикача тиску і контролюючого пристрою. Лівий сильфон контролює тиск в системі. Правий - вимикає насос, якщо тиск всмоктування насоса занадто низько. Таким чином насос захищений від пошкоджень, пов'язаних з сухим ходом. Робоча температура середовища -40 ..+100 °С.

Реле RT

• використовуються в загальнопромислових установках і на морських судах. Серія реле тиску RT представлена широкою номенклатурою приладів, в тому числі реле з зоною нечутливості, запобіжних реле тиску для парових котельних установок і надійні диференціальні реле тиску для тих областей застосування, де вирішальними факторами є безпека і економічність. Реле RT експлуатуються понад 60 років. Діапазони тиску: від -1 до 30 бар

Реле тиску BCP

• призначені для застосування в системах автоматизації, технологічних захистів і блокувань парових та водогрійних котлів. Реле відрізняються високою надійністю роботи, зручністю монтажу і експлуатації. Варіанти реле з ручним скиданням (на максимум або мінімум) або з автоматичним скиданням. Максимальна температура середовища +120 ° С. Температура навколишнього середовища -20 .. +70. * У стандартній комплектації має ступінь захисту IРЗЗ, при установці верхньої захисної кришки ступінь захисту збільшується до IР44.

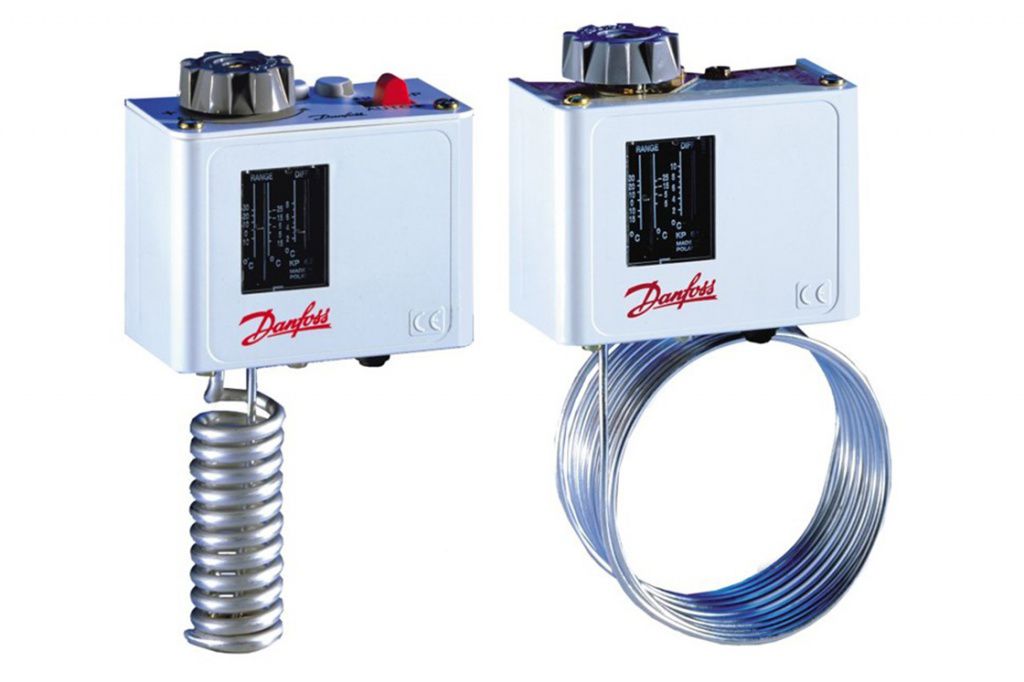

Термостати КР

• використовуються для регулювання, контролю температури і аварійної сигналізації в промисловості. Термостати забезпечені однополюсними вимикачами, які замикають або розмикають електричний ланцюг при зміні температури в порівнянні із заданою. Позиція вимикача залежить від установки термостата і температури датчика.
• Діапазон температури: 0 .. + 150 °С. Температура навколишнього середовища -40 .. +65 °С.

Термостати KPS

• призначені для регулювання температури і аварійної сигналізації в промисловості.

Датчик реле перепаду тиску Danfoss YNS-106X

• призначені для застосування в системах автоматизації, технологічних захистів і блокувань. Найбільш поширене застосування - захист насосів від сухого ходу. Середовище - вода, нейтральні рідини.
• Для підвищення ресурсу насосного, компресорного обладнання воно повинно періодично відключатися. Щоб зберегти стабільні параметри рідини або газу всередині системи, застосовується датчик реле тиску з заданим робочим діапазоном.

Призначення і принцип дії датчика реле тиску

• Автоматична підтримка характеристик робочого середовища в системах набагато точніше і дешевше ручного управління. Монтується датчик реле тиску тільки в замкнуті контури з напірними магістралями. Основним робочим органом є мембрана, на якій змонтована контактна нормально замкнута група.
• Після програмування нижнього / верхнього порогу спрацьовування тиск в трубопроводі буде стабільним, так як датчик реле тиску Данфосс відключить насос при критичному підвищенні контрольованої характеристики робочого середовища, включить його при зниженні тиску.

Перш, ніж датчик реле тиску купити для конкретних експлуатаційних умов, необхідно уточнити характеристики приладу:

• робочий діапазон - варіюється в межах -0,2 - 28 Бар
• температура робочого середовища - існують прилади для насосів, компресорів, котлів
• виконання контактної групи - покриття благородними металами (зазвичай сріблом) різко підвищують ресурс пластин, які постійно працюють на розмикання / замикання
• гарантії виробника - не менше ніж 50 000 циклів

У виробника Данфосс закладена в датчик реле тиску ціна з урахуванням наступних конструкційних особливостей:

• наявність захисних накладок
• зміна диференціала користувачем
• спеціальні покриття (позолота, платина)
• витримування критичних навантажень

Реле перепаду тиску

• Більш складним приладом є реле перепаду тиску Данфосс, що дозволяє підтримувати різницю зазначеної характеристики робочих середовищ, задану в настройках. Це дозволяє підвищити якість виробничого циклу, виключити людський фактор, підключити світлове та звукове оповіщення.

Основними характеристиками при виборі та купівлі реле перепаду тиску є:

• приєднувальний розмір - метрична, трубна або дюймова різьба
• тип середовища - гази або рідини
• діапазон тиску - зазвичай в межах 0,6 МПа
• диференціал - тарировка шкали приладу
• тиск максимальне - актуально для складних експлуатаційних умов і шкідливих виробництв

Реле протоку Danfoss

• FQS - це новітнє реле протоки. Для чого використовується даний пристрій? В першу чергу, реле протоки - це прилад, що допомагає встановити нормальний проток в різних установках, де є контакт з рідинами. Ідеально реле протоки моделі FQS підходить для використання в трубопроводах, де є вода, етиленгліколь або інші неагресивні рідини. Також реле протоки використовується в насосах, конденсаторах, котлах та інше промисловому обладнанні.
• Дана модель підходить для трубних з'єднань від 1 до 6 дюймів протоки. Від діаметра труби залежить те, скільки лопатей буде у реле протоки. Як правило, це 1 або 2 лопаті, але іноді можливе використання 3 лопатей.
• Компактна конструкція допомагає досягти компактності та легкості в монтажі. Деталі виготовлені з міді або нержавіючої сталі, що робить можливою тривалу експлуатацію приладу. Важливо відзначити, що дане реле можна використовувати в середовищах, де є пар.
• Максимальна швидкість протоку реле моделі FQS становить 2м / с. Тобто, ви самі можете зробити висновок про те, що дане реле - відмінний інструмент в промисловому середовищі.
• Компанія Данфосс - передова компанія, що займається розробкою промислового обладнання. Данфосс розробляє пристрої, що дозволяють регулювати рівень рідини в різних гідравлічних установках. Компанія Данфосс випускає новітні прилади, що відповідають всім європейським стандартам якості.
