Реле тиску для рідких середовищ KPI 35


Реле тиску моделі KPI або, так званий пресостат, застосовують у системах автоматизації та контролю. Він працює з рідкими та газоподібними середовищами різної щільності та консистенції. Данська компанія Danfoss випускає прості та точні електромеханічні пристрої, які мають безліч переваг перед аналогами інших виробників.


Пристрій та принцип роботи

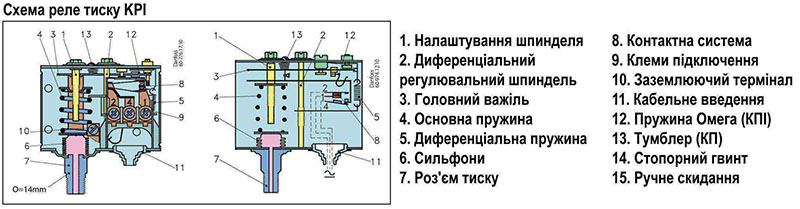

Пресостат KPI-35 складається з 2 частин:
  • механічною;
  • електричної.
Механічна частина представлена:
  • еластичною мембраною, під якою розташовані чутливі елементи;
  • пружиною (задатчик) мінімального тиску;
  • пружиною (задатчик) диференціалу тиску;
  • однополюсним вимикачем (контакти);
  • шпинделем настроювальних шкал "range" та "diff".
Механізм дії реле тиску не менш простий. Середовище, що вивчається, надає тиск на мембрану. Йому протидіє задатчик. Це дві пружини, здавлення яких можна відрегулювати.

Перший задатчик регулюється таким чином, щоб величина протидії тиску навколишнього середовища дорівнювала мінімального значення, при якому пристрій спрацьовує. Друга пружина диференціала тиску регулюється на різницю між верхнім та нижнім порогом тиску.

При певному показнику відбувається деформація мембрани та спрацьовує вмикач/вимикач. Контакт замикається чи розмикається, енергія надходить на обмотку насоса чи ні. Таким чином, відбувається регулювання роботи технологічного кола залежно від робочого тиску середовища.

Прилад можна настроювати, встановлюючи силу опору задатчиків за допомогою регуляторів на передній панелі. Як правило, заводські налаштування тиску становлять:
  • включення – 1,4-1,8 бар;
  • вимикання – 2,5-3 бар.
Діапазон, в якому можна провести регулювання моделі KPI-35, становить від 0,5 до 8 бар.


Коротка технічна характеристика



Найменування

Діапазон параметра

Температура довкілля (°С)

 - 40...+65, на короткий період ~+80

Температура досліджуваного середовища (°С)

- 40 ... + 100

Робоче середовище

повітря, олія, вода

Перепад тиску (бар)

0,5 – 1,5

Диференціал (бар)

0,5 – 2

Діапазон налаштування (бар)

0,5 – 8

Допустиме електронавантаження на контакти:



- змінний струм

10 А, 440 В

- постійний струм

12 Вт 220 В

Клас захисту корпусу

IP30, можна збільшити до IP55

Прилад укомплектований спеціальними деталями для кріплення на стіну (кутова скоба, стінний кронштейн), а також можна замовити модель з позолоченими контактами, додатковими деталями підвищення класу захисту корпусу та ін. Стандартне з'єднання з трубопроводом здійснюється за рахунок приєднувального штуцера з різьбленням G ¼. Можна замовити інші сполучні штуцери.


Перевага продуктів KPI-35


Реле тиску для рідких середовищ від компанії Danfoss має цілий ряд переваг:
  • невеликі габарити та вага;
  • можливості монтажу без спеціальної шафи на стіну або у безпосередній близькості до насоса;
  • після підключення та запуску працює у безперервному режимі;
  • легкість монтажу та налаштування;
  • мінімальний час спрацьовування;
  • захист від вібрації.
Прилад можна використовувати не тільки для регулювання, але і як аварійну сигналізацію. Завдяки впровадженню в систему реле тиску вдається уникнути поломок насосів, пориву трубопроводів і виходу з ладу через високий тиск середовища інших апаратів, що входять в загальну схему гідравлічної лінії.


Область застосування


Реле тиску знаходять застосування у гідравлічних системах у різних галузях промисловості:
  • газовий;
  • нафтовий;
  • хімічної;
  • харчовий;
  • металургійної;
  • машинобудівної та ін.
Найчастіше реле тиску KPI-35 використовуються в комунальному господарстві, зокрема в системах опалення, водопостачання/водовідведення, насосних станціях. Пристроєм комплектуються насоси, компресори. Перед тим як встановити агрегат на трубопровід, необхідно видалити з нього окалину, бруд та інші забруднення, щоб унеможливити пошкодження мембрани, зниження точності роботи пристосування. Для монтажу та регулювання потрібні фахівці, щоб уникнути псування пристрою.
Зображення - KPI 35, Реле тиску для рідких середовищ

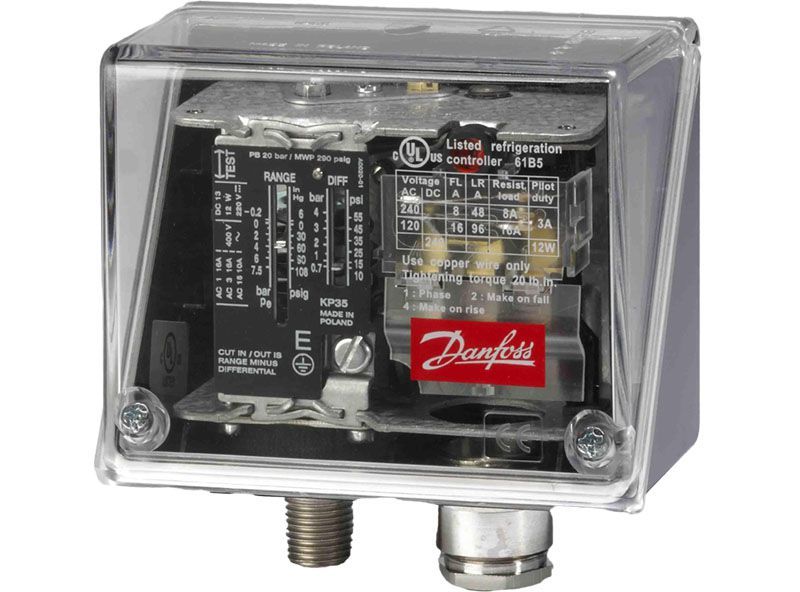

kpi-rele-davleniya-dlya-zhidkih-sred-02-28-bar
kpi-rele-davleniya-dlya-zhidkih-sred
kpi35-s-rezboj-g1-2
kpi-rele-davleniya-dlya-zhidkih-sred-ip44
Доступні для замовлення модифікації - KPI 35, Реле тиску для рідких середовищ
Код замовлення Тип Макс. тиск, бар Діапазон нал, бар Диференціал, бар Клас захисту Приєднання
060-113066 KPI 35 18 bar -0.2 – 8 bar 0.4 – 1.5 bar IP 30 G 1/4
060-113866 KPI 36 18 bar 4 – 12 bar 0.5 – 1.6 bar IP 30 G 1/4
060-118966 KPI 36 18 bar 4 – 12 bar 0.5 – 1.6 bar IP 33 G 1/4
060-118966 KPI 36 18 bar 4 – 12 bar 0.5 – 1.6 bar IP 30 G 1/4
060-119666 KPI 36 18 bar 4 – 12 bar 0.5 – 1.6 bar IP 30 G 1/4
060-121766 KPI 35 18 bar -0.2 – 8 bar 0.4 – 1.5 bar IP 33 G 1/4
060-121966 KPI 35 18 bar -0.2 – 8 bar 0.5 – 2 bar IP 33 G 1/4
060-122466 KPI 35 18 bar -0.2 – 8 bar 0.5 – 2 bar IP 30 G 1/4
060-130366 KPI35 18 bar - 1, 4 bar IP 55 G 1/4
060-132466 KPI35 18 bar -0.2 – 8 bar 0.4 – 1.5 bar IP 30 G 1/2
060-132566 KPI35 18 bar -0.2 – 8 bar 0.4 – 1.5 bar IP 30 G 1/2
060-315766 KPI 35 17 bar -0.2 – 8 bar 0.4 – 1.5 bar IP 55 G 1/4
060-316466 KPI35 18 bar -0.2 – 8 bar 0.4 – 1.5 bar IP 30 G 1/4
060-316966 KPI 36 18 bar 2 – 12 bar 0.5 – 1.6 bar IP 33 G 1/4
060-316966 KPI36 18 bar 2 – 12 bar 0.5 – 1.6 bar IP 30 G 1/4
060-319366 KPI 36 17 bar 2 – 12 bar 0.5 – 1.6 bar IP 55 G 1/4
060-319466 KPI36 18 bar 2 – 12 bar 0.5 – 1.6 bar IP 55 G 1/4
060-319566 KPI36 18 bar 2 – 12 bar 0.5 – 1.6 bar IP 55 G 1/2
060-500266 KPI35 18 bar -0.2 – 8 bar 0.4 – 1.5 bar IP 30 NPT 1/4-18
060-500366 KPI36 18 bar 4 – 12 bar 0.5 – 1.6 bar IP 30 NPT 1/4-18
060-508166 KPI 38 30 bar 8 – 28 bar 1.8 – 6 bar IP 33 G 1/4
060-541866 KPI38 30 bar 8 – 28 bar 1.8 – 6 bar IP 55 G 1/4
