Реле давления для жидких сред KPI 35

Реле давления модели KPI или, так называемый прессостат, применяют в системах автоматизации и контроля. Он работает с жидкими и газообразными средами разной плотности и консистенции. Датская компания Danfoss выпускает простые и точные электромеханические устройства, которые имеют массу преимуществ перед аналогами других производителей.

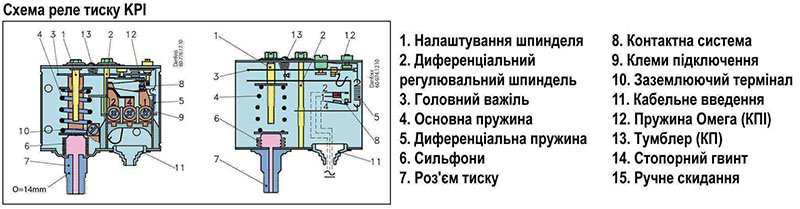

Устройство и принцип работы

Прессостат KPI-35 состоит из 2 частей:

механической;
электрической.

Механическая часть представлена:

эластичной мембраной, под которой расположены чувствительные элементы;
пружиной (задатчик) минимального давления;
пружиной (задатчик) дифференциала давления;
однополюсными выключателем (контакты);
шпинделем настроечных шкал «range» и «diff».

Механизм действия реле давления не менее простой. Изучаемая среда оказывает давление на мембрану. Ему противодействует задатчик. Это 2 пружины, сдавление которых можно отрегулировать.

Первый задатчик регулируется таким образом, чтобы величина противодействия давлению изучаемой среды была равна минимальному значению, при котором устройство срабатывает. Вторая пружина дифференциала давления регулируется на разницу между верхним и нижним порогом давления.

При определенном показателе происходит деформация мембраны и срабатывает включатель/выключатель. Контакт замыкается или размыкается, энергия поступает на обмотку насоса или нет. Таким образом, происходит регулирование работы технологической цепи в зависимости от рабочего давления среды.

Прибор можно настраивать, устанавливая силу сопротивления задатчиков с помощью регуляторов на лицевой панели. Как правило, заводские настройки давления составляют:

включения – 1,4-1,8 бар;
выключения – 2,5-3 бар.

Диапазон, в котором можно провести регулировку для модели KPI-35, составляет от 0,5 до 8 бар.

Краткая техническая характеристика

Прессостат линейки KPI, модель 35 имеет следующие технические параметры:

Наименование	Диапазон параметра
Температура окружающей среды (°С)	- 40…+65, на короткий период ~+80
Температура исследуемой среды (°С)	- 40… + 100
Рабочая среда	воздух, масло, вода
Перепад давления (бар)	0,5 – 1,5
Дифференциал (бар)	0,5 – 2
Диапазон настройки (бар)	0,5 – 8
Допустимая электронагрузка на контакты:
- переменный ток	10 А, 440 В
- постоянный ток	12 Вт 220 В
Класс защиты корпуса	IP30, можно увеличить до IP55

Прибор укомплектован специальными деталями для крепления на стену (угловая скоба, стенной кронштейн), а также можно заказать модель с позолоченными контактами, дополнительными деталями для повышения класса защиты корпуса и др. Стандартное соединение с трубопроводом осуществляется за счет присоединительного штуцера с резьбой G ¼. Можно заказать дополнительно другие соединительные штуцеры.

Преимущество продуктов KPI-35

Реле давления для жидких сред от компании Danfoss имеет целый ряд достоинств:

небольшие габариты и вес;
возможности монтажа без специального шкафа на стену или в непосредственной близости к насосу;
после подключения и запуска работает в непрерывном режиме;
легкость монтажа и настройки;
минимальное время срабатывания;
защита от вибрации.

Прибор можно использовать не только для регулирования, но и в качестве аварийной сигнализации. Благодаря внедрению в систему реле давления удается избежать поломок насосов, порыва трубопроводов и выхода из строя, из-за высокого давления среды других аппаратов, входящих в общую схему гидравлической линии.

Область применения

Реле давления находят применение в гидравлических системах в различных отраслях промышленности:

газовой;
нефтяной;
химической;
пищевой;
металлургической;
машиностроительной и др.

Чаще всего реле давления KPI-35 используются в коммунальном хозяйстве, в частности, в системах отопления, водоснабжения/водоотведения, в насосных станциях. Устройством комплектуются насосы, компрессоры. Перед тем как установить агрегат на трубопровод, необходимо удалить из него окалину, грязь и другие загрязнения, чтобы исключить повреждение мембраны, снижение точности работы приспособления. Для монтажа и регулировки требуются специалисты, чтобы избежать порчи устройства.

Документация для - KPI 35, Реле давления для жидких сред

Изображения - KPI 35, Реле давления для жидких сред

kpi-rele-davleniya-dlya-zhidkih-sred-02-28-bar

kpi-rele-davleniya-dlya-zhidkih-sred-ip44

Доступные для заказа модификации - KPI 35, Реле давления для жидких сред

Код заказа	Тип	Макс. давление, бар	Диапазон нас, бар	Дифференциал, бар	Класс защиты	Присоединение
060-113066	KPI 35	18 bar	-0.2 – 8 bar	0.4 – 1.5 bar	IP 30	G 1/4
060-113866	KPI 36	18 bar	4 – 12 bar	0.5 – 1.6 bar	IP 30	G 1/4
060-118966	KPI 36	18 bar	4 – 12 bar	0.5 – 1.6 bar	IP 33	G 1/4
060-118966	KPI 36	18 bar	4 – 12 bar	0.5 – 1.6 bar	IP 30	G 1/4
060-119666	KPI 36	18 bar	4 – 12 bar	0.5 – 1.6 bar	IP 30	G 1/4
060-121766	KPI 35	18 bar	-0.2 – 8 bar	0.4 – 1.5 bar	IP 33	G 1/4
060-121966	KPI 35	18 bar	-0.2 – 8 bar	0.5 – 2 bar	IP 33	G 1/4
060-122466	KPI 35	18 bar	-0.2 – 8 bar	0.5 – 2 bar	IP 30	G 1/4
060-130366	KPI35	18 bar	-	1, 4 bar	IP 55	G 1/4
060-132466	KPI35	18 bar	-0.2 – 8 bar	0.4 – 1.5 bar	IP 30	G 1/2
060-132566	KPI35	18 bar	-0.2 – 8 bar	0.4 – 1.5 bar	IP 30	G 1/2
060-315766	KPI 35	17 bar	-0.2 – 8 bar	0.4 – 1.5 bar	IP 55	G 1/4
060-316466	KPI35	18 bar	-0.2 – 8 bar	0.4 – 1.5 bar	IP 30	G 1/4
060-316966	KPI 36	18 bar	2 – 12 bar	0.5 – 1.6 bar	IP 33	G 1/4
060-316966	KPI36	18 bar	2 – 12 bar	0.5 – 1.6 bar	IP 30	G 1/4
060-319366	KPI 36	17 bar	2 – 12 bar	0.5 – 1.6 bar	IP 55	G 1/4
060-319466	KPI36	18 bar	2 – 12 bar	0.5 – 1.6 bar	IP 55	G 1/4
060-319566	KPI36	18 bar	2 – 12 bar	0.5 – 1.6 bar	IP 55	G 1/2
060-500266	KPI35	18 bar	-0.2 – 8 bar	0.4 – 1.5 bar	IP 30	NPT 1/4-18
060-500366	KPI36	18 bar	4 – 12 bar	0.5 – 1.6 bar	IP 30	NPT 1/4-18
060-508166	KPI 38	30 bar	8 – 28 bar	1.8 – 6 bar	IP 33	G 1/4
060-541866	KPI38	30 bar	8 – 28 bar	1.8 – 6 bar	IP 55	G 1/4
