FQS, Реле протока

FQS, Реле протока
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Говдя Вадим: 068 957 20 05
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Заказать звонок
Цена: 150.00 - 280.00 EUR

Реле протока воды применяется в системах жидкостных трубопроводов для перенаправления потоков. Реле протока используется не только для воды, но и в системах трубопроводов с неагрессивными жидкостями, к примеру, этиленгликоль. Датчик реле протока используется как компонент холодильных, насосных, конденсаторных, отопительных установок, в том числе промышленного назначения.

Характеристики реле протока

Реле протока Danfoss применяется для регулировки потоков в трубопроводах с сечением от 1 до 6 дюймов. Технические характеристики реле протока:

  • Максимальное рабочее давление – 10 бар.
  • Температура теплоносителя, в которой может функционировать реле протока воды – 80 градусов.
  • Влажность – 80%.
  • Количество циклов срабатывания – не меньше 100 тысяч.
  • Скорость потока максимальная – 2 м/с.
  • Присоединение – R1.
  • Сопротивление изоляции – до 10 Мом.

Конструкция реле протока и монтаж

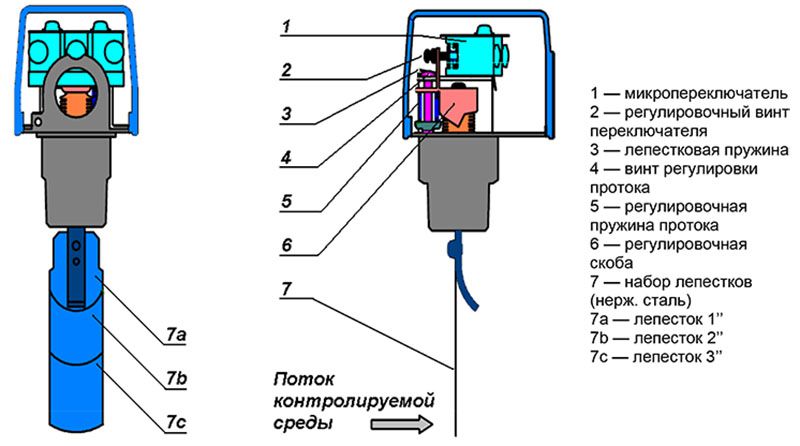

Реле протока воды для насоса включает в себя:

  • Внутренние компоненты: микропереключатель, регулировочный винт, лепестковая пружина, винт регулировки потока, регулировочная пружина и скоба.
  • Наружный компонент – лепестки на 1, 2, 3 дюйма.
  • Монтаж производится в соответствии с требованиями, а именно, реле нужно устанавливать по направлению стрелки, которая также показывает, куда должен двигаться поток. Глубина монтажа – 12 мм +/-1,2 мм монтажной резьбы.
  • Рекомендации по установке:
  • Датчик реле протокола нужно монтировать на прямолинейном участке трубопровода, причем длина его должна в 5 или более раз превышать диаметр трубы. Это правило относится как к участку до реле, так и после него.
  • Монтаж зачастую производится на горизонтальном участке, но в правилах нет запрета по монтажу на вертикальном.
  • Нельзя присоединить импульсную трубку, используя только гаечный ключ.
  • Запрещено монтировать реле к корпусу устройства, и при этом применять усилия к корпусу прибора.

Сферы использования

Реле протока Danfoss разработано с целью использования в системах охлаждения жидкостного типа – чиллерах, конденсаторах, насосах, системах водоснабжения. Реле протока воды для насоса допускается использовать в горячем водоснабжении.  Реле протока fqs нашли широкое распространение в бытовых условиях и в промышленных масштабах.

Среди особенностей выделяется наличие фиксированного дифференциала.  Его функционировании в полной мере зависит от уровня расхода жидкости системы.

Целевое применение реле протока Danfoss

Реле может использоваться как для контроля за увеличением, так и за уменьшением расхода. Адаптировать реле в соответствии с диаметром трубопровода не вызовет сложностей – что нужно делать, вам подскажет специальная документация.



FQS – это новейшее реле протока. Для чего используется данное устройство? В первую очередь, реле протока – это прибор, что помогает установить нормальный проток в различных установках, где есть контакт с жидкостями. Идеально реле протока модели FQS подходит для использования в трубопроводах, где есть вода, этиленгликоль либо другие неагрессивные жидкости. Также реле протока используется в насосах, конденсаторах, котлах и другом промышленном оборудовании.

Данная модель подходит для трубных соединений от 1 до 6 дюймов протока. От диаметра трубы зависит то, сколько лопастей будет у реле протоки. Как правило, это 1 или 2 лопасти, но иногда возможно использование 3 лопастей.

Компактная конструкция помогает достичь компактности и легкости в монтаже. Детали изготовлены из меди либо нержавеющей стали, что делает возможной длительную эксплуатацию прибора. Важно отметить, что данное реле нельзя использовать в средах, где есть пар.

Максимальная скорость протока реле модели FQS составляет 2м/с. То есть, вы сами можете сделать вывод о том, что данное реле – отличный инструмент в промышленной среде. Купить реле протока FQS вы можете при помощи сайта предприятия Югов-Проект.

Компания Данфосс – передовая компания, что занимается разработкой промышленного оборудования. Данфосс разрабатывает устройства, что позволяют регулировать уровень жидкости в различных гидравлических установках. Компания Данфосс выпускает новейшие приборы, что соответствуют всем европейским стандартам качества.

Документация для - FQS, Реле протока
Изображения - FQS, Реле протока
Доступные для заказа модификации - FQS, Реле протока
Код заказа Макс. давление, бар Диапазон нас, бар Дифференциал, бар Класс защиты Присоединение Тип
061H4000 10 - - IP 20 R1 FQS
061H4002 10 - - IP 20 R1 FQS
061H4005 10 - - IP 42 R1 FQS
061H4013 10 - - IP 42 R1 FQS

Вы можете по тел.(044) 520-94-25 или написать нам на office@ugov.com.ua. Полное инженерное сопровождение, монтаж и подключение. Официальная гарантия. Доставка по всей Украине. Звоните.
