Реле давления BCP


Во многих технологических схемах для обеспечения эффективной и безопасной их работы необходимы устройства автоматизации, контроля и измерения различных параметров. Для исследования давления применяется специальное реле. Компания Danfoss (Дания) выпускает разные модели и типы аппаратов – от контроллера низкого давления (ВСР1) до высокого (ВСР7). Продукты линейки отличаются надежностью, компактными размерами и быстрой окупаемостью.


Принцип действия ВСР

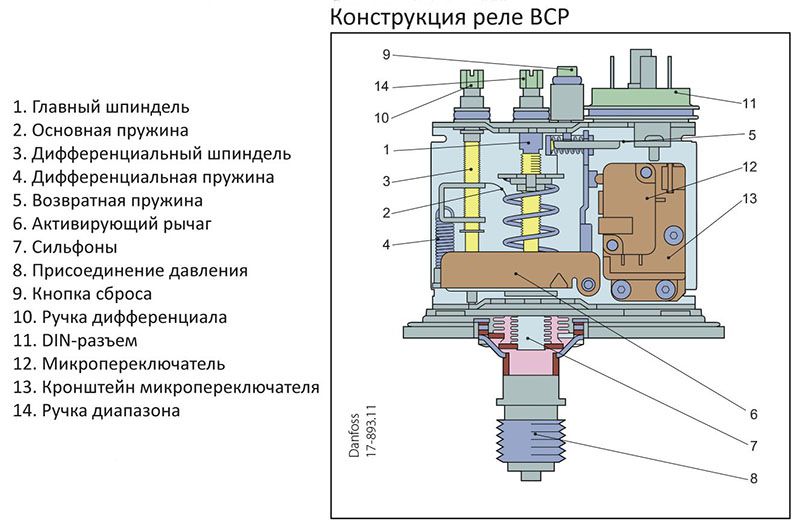

Реле от Данфосс – это простое приспособление, состоящее из механической и электрической части. ВСР предназначено для систем сигнализации и регулирования компрессии в котельных установках. Основной элемент конструкции – мембрана (сильфон), деформирующаяся под действием среды.

С обратной стороны на нее воздействует пружина. Усилие, с которым она действует на чувствительный элемент, может изменяться при помощи органов настройки. Переключение контактной системы осуществляется посредством однополюсного перекидного контакта. Его положение меняется в зависимости от уровня деформации сильфона – выше или ниже данных уставки.



Особенности модельного ряда


Особенность отдельных моделей ВСР – наличие 2-х чувствительных диафрагм (защитной внешней и рабочей внутренней), обеспечивающих бесперебойное функционирование при отказе одного из чувствительных элементов.

Большинство приспособлений ВСР оснащены механизмом блокировки. Он используется тогда, когда после срабатывания сигнализации или аварийного останова персоналу нужно установить причину поломки и безопасно ее устранить. Качество прибора определяется характеристиками дифференциала и уставки.

Кроме того, контроллеры этой серии по способу сбрасывания делятся на агрегаты:
  • ручной – при срабатывании на размыкание (компрессия выше/ниже установочной) для возвращения контактов в первоначальное положение следует произвести сброс вручную;
  • автоматический – аннулирование происходит в автоматическом режиме, когда воздействие достигнет уровня, равного уставочному «-» дифференциал.
У всех типов модельного ряда, независимо от способа сбрасывания, общая цель – подача сигнала на останов процесса при повышении компрессии свыше заданной величины.


Дифференциал (гистерезис)


В некоторых техносхемах колебание данных изучаемой среды происходит постоянно. Чтобы избежать слишком частых «перепадов», вводится «зона нечувствительности». Ее значение – это разность между усилием включения и отключения переключателя.

Показатель устанавливается таким образом, чтобы механизм не отключался при незначительных скачках уровня усилий. В тоже время он не должен быть слишком большим, чтобы сохранить точность регулировки.

Так как в разных техносхемах показатели, влияющие на настройки, различные, то регулировка осуществляется при введении приспособления в эксплуатацию. Большое преимущество аппаратов Данфосс – наличие возможности настройки дифференциала и оснащение шкалой для контроля параметра. Она расположена на фронтальной части.

У приспособлений, сбрасываемых данные вручную, отсутствует датчик дифференциала, так как этот показатель фиксированный, и он указан на самом корпусе. Автоматизированные аппараты имеют окошки – «RANGE» для регулирования уставки, и «DIFF» для выставления гистерезиса.


Точность


Хотя в задачи приспособлений не входит функция измерения, для корректной его работы важна точность. Она характеризуется повторяемостью – переключение осуществляется в одной и той же точке. Кроме того, важен параметр «надежность». Для обоих блоков они разные. Так, например:
  • для механического – какое количество циклов нагружения/разгружения может отработать электроприбор;
  • для электрического – число переключений контактной системы.
Преимущество модельного ряда Данфосс в том, что, несмотря на миниатюризацию, шкалы достаточно крупные, а цифры легко читаются. Для настройки не нужны специальные инструменты. Винт ручного сброса можно регулировать посредством обычной плоской отвертки. Он защищен от случайного воздействия.


Микропереключатель


При выборе модели рекомендуется руководствоваться задачами и структурой схемы технопроцесса. Наиболее важная деталь – это электрическая характеристика прибора. Она зависит от материала контактов.
Так, например, для управления электромагнитным клапаном переключатель должен выдерживать значительные напряжения. Когда блок сочетается с электронными контроллерами, в которых имеются малые токи, требуется особый вид материала, чтобы повышенное сопротивление сплава клемм не снижало информативность сигнала.

В первом случае следует выбрать модель с клеммами, выполненными из сплава серебра, а во втором – с позолоченными. У первого типа BCP Danfoss минимальные параметры — 100 мА при напряжении 24 В, а у второго — 4 мА при 5 В.


Электрическое подключение


Тенденция к унификации и стандартизации прослеживается в продуктах производителя. Так, например, использование для подключения питания к реле стандартного штекера DIN 43650 сильно упрощает и ускоряет его монтаж/демонтаж.

Нет необходимости разбирать его, чтобы присоединить к нему кабели. Кроме того, снижается риск повреждения внутренних частей приспособления при некорректном вмешательстве.


Технические особенности


Спецификация включает параметры прибора, а также внешней и рабочей (внутренней) сред:


Наименование

Характеристика

t окружающая (°С)

-20…+70

t исследуемой среды (°С)

-40…+100

Сильфон

сталь нержавеющая

Присоединительный штуцер (материал изготовления)

сталь никелированная

Класс защиты

IP 65

Нагрузка

Переменного тока

Постоянного тока

AC-1 омич.

10А, 250В

Из серебра

С позолотой

AC-3 индукт.

3А, 250В

≤50Вт, 250В

≤400мА, 10ВА

AC-15 индукт.

2А, 250 В

≥100мА, 24В

≥4мА, 5В

Диапазон установок

0,1-40 бар

Дифференцировка

0,4-6 бар

Максимальное количество переключений

250000

Регуляторы могут кратковременно работать с техносредами, температура которых +120°С. Если она намного выше, например, при работе паровых котлов, то лишнее тепло отводится посредством дополнительного аксессуара – водонаполненной петли, или трубки Перкинса.

Для подавления колебаний и гашения гидроударов в приспособлениях сильного напора применяют демпферные трубки, которые можно заказать дополнительно. Аппарат имеет возможности разной установки. Дополнительным кронштейном он фиксируется на стене или DIN-рейке. Регулятор имеет 2 сильфона.


Механизм защиты при повышении давления


При сильном напоре может разорваться внутренняя мембрана. В такой ситуации система отключается внешним сильфоном. Но из-за его большего размера аварийное выключение осуществляется при в 3 раза меньшем давлении, чем установочное. Это позволит отключить схему до того, как она может повредиться.

Если выйдет из строя защитный внешний сильфон, то техносистема отключится при давлении на 3 бар меньше, чем установочное. Приспособления с 1 чувствительным элементом предназначены для среды с пониженным давлением.


Коммуникационные свойства


Для ВСР характерна высокая коммуникационная способность – это показатель мощности (коммутируемой), при которой контакты осуществляют заданное количество коммутаций. Оно в первую очередь зависит от следующих факторов:
  • свойства цепи;
  • продолжительности протекания через контакты тока;
  • скорости переключения.
Если способность приспособления недостаточна, то оно дополняется контакторами. Последние увеличивают способность работать при повышенных значениях токов.


Область применения


Линейка ВСР предназначена для пара, воздуха, воды. Поэтому их используют в паровых и водогрейных котлах на:
  • электростанциях;
  • теплоэлектростанциях;
  • судах;
  • котельных жилищно-коммунальных комплексах;
  • сушилках и т.д.
Надежность, экономичность, экологичность продукции Данфосс обеспечили ее высокую конкурентоспособность на мировом рынке. Широкий модельный ряд позволяет выбрать именно тот прибор, который максимально соответствует назначению и конфигурации техносхемы.

В отношении ВСР, как и остальных приспособлений датской компании, сохраняется возможность индивидуального подхода к выбору и формированию схемы. Простота, адаптивность реле делает возможным его установку и модернизацию процесса без длительной остановки и значительных экономических потерь.

Изображения - BCP, Реле давления для котельных установок
bcp-rele-davleniya-dlya-perekrytiya-elektromagnitnyh-klapanov
Доступные для заказа модификации - BCP, Реле давления для котельных установок
Код заказа Тип Макс. давление, бар Диапазон нас, бар Дифференциал, бар Класс защиты Присоединение
017B0002 BCP1 6 bar 0.15 – 0.6 bar 0.1 – 1.1 bar IP 65 G 1/2
017B0006 BCP 2 10 bar 0 – 2.5 bar 0.4 – 1 bar IP 65 G 1/2
017B0010 BCP 3 16 bar 0 – 6 bar 0.7 – 1.4 bar IP 65 G 1/2
017B0014 BCP 4 25 bar 1 – 10 bar 1 – 2.5 bar IP 65 G 1/2
017B0018 BCP5 32 bar 2 – 16 bar 2 – 3.2 bar IP 65 G 1/2
017B0020 BCP5 32 bar 2 – 16 bar 1, 2 bar IP 65 G 1/2
017B0022 BCP6 40 bar 5 – 25 bar 2.5 – 4 bar IP 65 G 1/2
017B0026 BCP7 63 bar 10 – 40 bar 3 – 6 bar IP 65 G 1/2
017B0030 BCP1H 6 bar 0.1 – 1. bar1 0.1 bar IP 65 G 1/2
017B0034 BCP2H 10 bar 0 – 2.5 bar 0.2 bar IP 65 G 1/2
017B0038 BCP 3H 16 bar 0 – 6 bar 0.7 bar IP 65 G 1/2
017B0042 BCP4H 25 bar 1 – 10 bar 0.45 bar IP 65 G 1/2
017B0046 BCP 5H 32 bar 2 – 16 bar 2 bar IP 65 G 1/2
017B0050 BCP6H 40 bar 5 – 25 bar 1, 5 bar IP 65 G 1/2
017B0058 BCP 2L 10 bar 0 – 2.5 bar 0.4 bar IP 65 G 1/2
017B0062 BCP 3L 16 bar 0 – 6 bar 0.7 bar IP 65 G 1/2
017B0066 BCP4L 25 bar 1 – 10 bar 0.45 bar IP 65 G 1/2
