Двойные реле давления воды КР, для насоса


Сдвоенные реле давления типа КР 15, 17 отличаются от аналогичного стандартного одинарного наличием 2 сильфонов. Новинка используется вместе с насосами разного типа и компрессорами, защищающими их при перебоях с подачей рабочей среды.

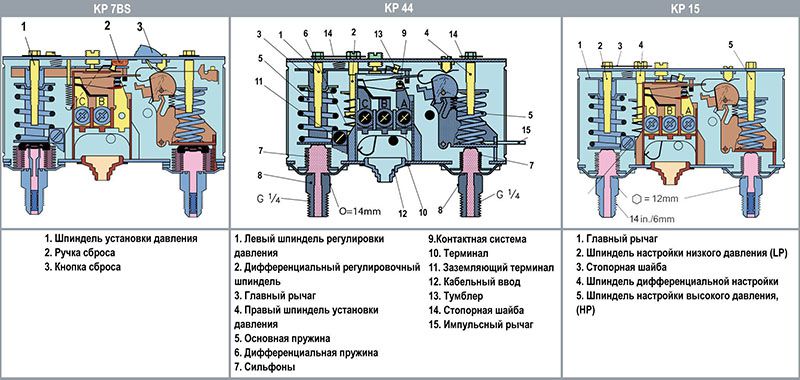

Устройство и назначение аппарата


Задачи сильфона зависят от места их расположения:
  • справа – отключить двигатель при давлении существенно ниже расчетного при всасывании;
  • слева – регулировать давление.
Устройство не только защищает насос от «сухого хода», но и позволяет контролировать расход жидкости или газа. При этом происходит экономия электроэнергии и материальных средств, затрачиваемых на ремонт, обслуживание системы.

Принцип действия основан на уравновешивании двух разнонаправленных сил давления со стороны:
  • рабочей среды, которая давит на гибкую мембрану;
  • пружины (задатчика)
  • пружины (уставки).
Регулировочная камера действует по механизму электромеханического реле давления. Жидкость давит на мембрану. Она прогибается. Величина деформации регулируется сопротивлением задатчика – пружины, сжатие которой можно изменять.

Сжатие уставки регулируется с помощью переключателя и контролируется показанием шкалы. Она соответствует максимуму для автономных сетей. Задатчик устанавливается на среднюю величину давления. Если показатель понижается ниже запрограммированного уровня, то контакты электрической части прибора замыкаются, и включается насос, подавая в систему жидкость (воду).

Когда в трубах давление слишком высокое, то контакты чувствительной части размыкаются, и насос останавливается. Контакты возвращаются в исходное состояние, когда давление равняется значению зоны возврата. Переключатель однополюсный (SPDT) способен размыкать или замыкать электрическую цепь, подающую питание на обмотку двигателя насоса.

Технические характеристики приспособления


Частой причиной выхода из строя насосов является выбор несоответствующих задачам и параметрам узлов системы. Поэтому прибор линейки КР выбирают в зависимости от технических характеристик:


Наименование характеристики и единицы измерения

Диапазоны

Температура окружающей среды (°С)

-40…+65, на короткий период ~+80

Температура исследуемой среды (°С)

до +100

Рабочая среда

вода

Диапазон настройки (бар):



- контрольной

2 – 1

- защитной

0.5 – 6

Дифференциал(бар):



- контрольной

0,7 – 4

- защитной

1

Максимально допустимое рабочее давление (бар)

22

Допустимая нагрузка на контакты

16 А/440 V

Класс защиты корпуса

IP 44

Для подвода рабочей среды предусмотрено присоединение патрубка с резьбой G ¼. На переднюю панель выведены разъемы электрического соединения. Технологическое решение элементов устройства обуславливает его эксплуатационные свойства.


Преимущества использования КР сдвоенного


Как и другие продукты линейки, сдвоенные реле давления КР от Данфосс обладают следующими достоинствами:
  • легко и быстро устанавливаются в систему;
  • имеют минимальное время срабатывания;
  • обладают компактными габаритами и минимальной массой;
  • функционируют при переменном и постоянном токе;
  • возможна точная калибровка шкалы измерения;
  • прочный корпус делает аппарат устойчивым к механическим воздействиям – ударам, вибрации.
Продукты серии КР пользуются спросом из-за своей простоты устройства и надежности работы. Они могут выполнять одновременно сразу несколько функций:
  • контроль расхода жидкости;
  • регулирование давления;
  • аварийное срабатывание.
Экономичность систем, которая достигается благодаря включению в технологическую схему сдвоенных реле давления от Данфосс, позволила расширить область их применения.


Водяное реле давления KP. Сфера использования


Применяются сдвоенные устройства для контроля и защиты в:
  • гидравлических и пневматических промышленных системах;
  • водообеспечении;
  • отоплении;
  • общепромышленных, стационарных холодильных установках и т.д.
В результате включения устройства в схему отмечается:
  • повышение сроков эксплуатации трубопровода, насоса и других приспособлений;
  • увеличение временных периодов между ремонтами;
  • снижение финансовых затрат на ремонт и обслуживание.
Реле давления гарантирует эффективную и бесперебойную работу насосных станций и компрессоров даже в очень суровых условиях окружающей среды.

Изображения - KP, Реле давления двойные
sdvoennoe-rele-davleniya-vody-dlya-nasosa
rele-davleniya-danfoss
kp-rele

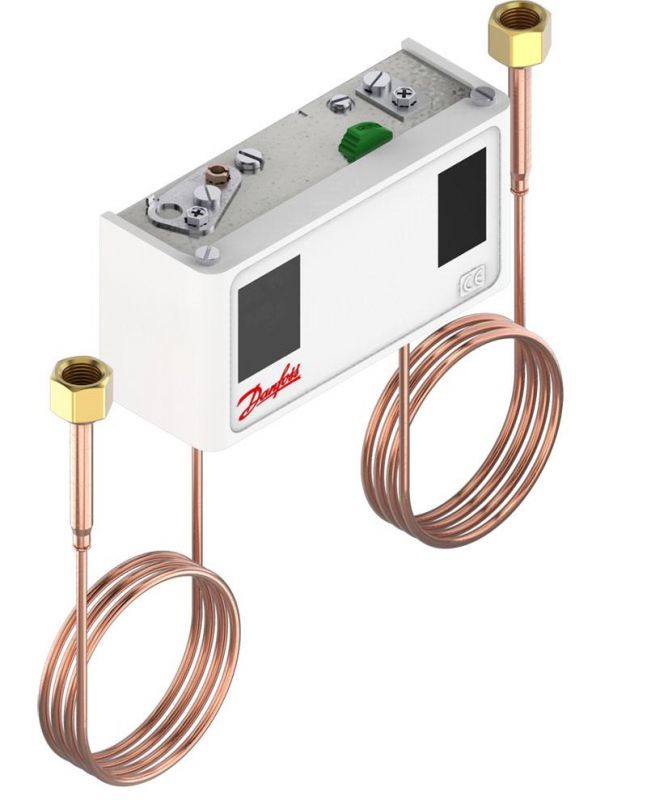

kp-rele-davleniya
Доступные для заказа модификации - KP, Реле давления двойные
Код заказа Тип Макс. давление, бар Диапазон нас, бар Дифференциал, бар Класс защиты Присоединение
060-000766 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Гайка под пайку 1/4
060-001066 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 40 Пайка, ODF 1/4
060-001366 KP44 19 bar 0.5 - 12 bar 0.7 - 4 bar IP 22 G 1/4
060-114866 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Розвальцьов. 1/4
060-115466 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Розвальцьов. 1/4
060-119966 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Гайка под пайку 1/4
060-120066 KP7BS 35 bar 8 - 32 bar 4 bar IP30 Гайка под пайку 1/5
060-120566 KP7ABS 35 bar 8 - 32 bar 4 bar IP30 M 10 x 0.75
060-122066 KP15 35 bar -0.9 - 32 bar 0.7 bar IP30 Розвальцьов. 1/4
060-124166 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Розвальцьов. 1/4
060-124366 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Розвальцьов. 1/4
060-124566 KP15 35 bar -0.9 - 32 bar 0.7 bar IP30 Розвальцьов. 1/4
060-124966 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Пайка, ODF 6 mm
060-125466 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Пайка, ODF 1/4
060-126166 KP15 35 bar -0.9 - 32 bar 0.7 bar IP30 Розвальцьов. 1/4
060-126466 KP15 35 bar -0.9 - 32 bar 0.7 - 4 bar IP30 Розвальцьов. 1/4
060-126566 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Розвальцьов. 1/4
060-126766 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Розвальцьов. 1/4
060-126866 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Розвальцьов. 1/4
060-127466 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Пайка, ODF 6 mm
060-127566 KP17W 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Розвальцьов. 1/4
060-127666 KP17W 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Пайка, ODF 6 mm
060-128066 KP17W 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Розвальцьов. 1/4
060-128366 KP15A 35 bar -0.9 - 32 bar 0.7 bar IP30 M 10 x 0.75
060-128466 KP15A 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Пайка, ODF 1/4
060-129366 KP15A 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 M 10 x 0.75
060-129466 KP15A 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 M 10 x 0.75
060-129566 KP15A 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 M 10 x 0.75
060-129666 KP15A 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 M 10 x 0.75
060-129966 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Пайка, ODF 1/4
060-501366 KP15 35 bar 8 - 32 bar 4 bar IP30 M 12x1.5
060-507166 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Розвальцьов. 1/4
060-514166 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Розвальцьов. 1/4
060-514966 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Розвальцьов. 1/4
060-539366 KP17WB 35 bar — 1 bar IP 44 Розвальцьов. 1/4
060-539766 KP17WB 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Розвальцьов. 1/4
