Подвійні реле тиску КР


Здвоєні реле тиску типу КР 15, 17 відрізняються від аналогічного стандартного одинарного наявністю 2 сильфони. Новинка використовується разом із насосами різного типу та компресорами, що захищають їх при перебоях з подачею робочого середовища.

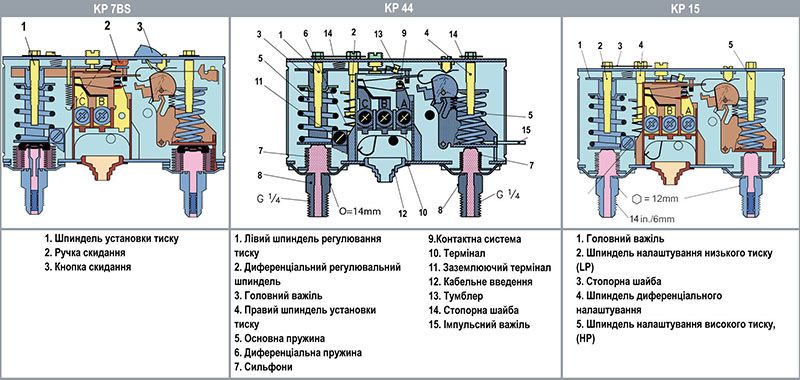

Пристрій та призначення апарату


Завдання сильфона залежать від місця їх розташування:
  • праворуч - відключити двигун при тиску істотно нижче за розрахунковий при всмоктуванні;
  • ліворуч – регулювати тиск.
Пристрій не тільки захищає насос від «сухого ходу», але й дозволяє контролювати витрати рідини чи газу. При цьому відбувається економія електроенергії та матеріальних засобів, що витрачаються на ремонт, обслуговування системи.

Принцип дії заснований на врівноважуванні двох різноспрямованих сил тиску з боку:
  • робочого середовища, яке тисне на гнучку мембрану;
  • пружини (задатчика)
  • пружини (уставки).
Регулювальна камера діє механізмом електромеханічного реле тиску. Рідина тисне на мембрану. Вона прогинається. Розмір деформації регулюється опором задатчика – пружини, стиск якої можна змінювати.

Стиснення уставки регулюється за допомогою перемикача та контролюється показанням шкали. Вона відповідає максимуму для автономних мереж. Задатчик встановлюється на середню величину тиску. Якщо показник знижується нижче запрограмованого рівня, то контакти електричної частини приладу замикаються і включається насос, подаючи в систему рідину (воду).

Коли в трубах тиск занадто високий, контакти чутливої ​​частини розмикаються, і насос зупиняється. Контакти повертаються у вихідний стан, коли тиск дорівнює значенню зони повернення. Перемикач однополюсний (SPDT) здатний розмикати або замикати електричне коло, що подає живлення на обмотку двигуна насоса.


Технічні характеристики пристосування


Частою причиною виходу з експлуатації насосів є вибір невідповідних задач і параметрів вузлів системи. Тому прилад лінійки КР вибирають залежно від технічних характеристик:


Найменування характеристики та одиниці виміру

Діапазони

Температура довкілля (°С)

-40 ... +65, на короткий період ~ +80

Температура досліджуваного середовища (°С)

до +100

Робоче середовище

вода

Діапазон налаштування (бар):



- контрольний

2 – 1

- захисний

0.5 – 6

Диференціал (бар):



- контрольний

0,7 – 4

- захисний

1

Максимально допустимий робочий тиск (бар)

22

Допустиме навантаження на контакти

16 А/440 V

Клас захисту корпусу

IP 44


Для підведення робочого середовища передбачено приєднання патрубка з різьбленням G¼. На передню панель виведено гнізда електричного з'єднання. Технологічне вирішення елементів пристрою зумовлює його експлуатаційні властивості.


Переваги використання КР здвоєного


Як і інші продукти лінійки, здвоєні реле тиску КР від Данфосс мають такі переваги:
  • легко та швидко встановлюються в систему;
  • мають мінімальний час спрацьовування;
  • мають компактні габарити і мінімальну масу;
  • функціонують при змінному та постійному струмі;
  • можливе точне калібрування шкали вимірювання;
  • міцний корпус робить апарат стійким до механічних впливів – ударів, вібрації.
Продукти серії КР користуються попитом через свою простоту пристрою та надійність роботи. Вони можуть виконувати одночасно відразу кілька функцій:
  • контроль витрати рідини;
  • регулювання тиску;
  • аварійне спрацьовування.
Економічність систем, яка досягається завдяки включенню до технологічної схеми здвоєних реле тиску від Данфосс, дозволила розширити сферу їх застосування.


Водяне реле тиску KP. Сфера використання


Застосовуються здвоєні пристрої для контролю та захисту:
  • гідравлічних та пневматичних промислових системах;
  • водозабезпечення;
  • опалення;
  • загальнопромислових, стаціонарних холодильних установках тощо.
В результаті включення пристрою до схеми зазначається:
  • підвищення термінів експлуатації трубопроводу, насоса та інших пристроїв;
  • збільшення часових періодів між ремонтами;
  • зниження фінансових витрат на ремонт та обслуговування.
Реле тиску гарантує ефективну та безперебійну роботу насосних станцій та компресорів навіть у дуже суворих умовах навколишнього середовища.

Зображення - KP, Реле тиску подвійні

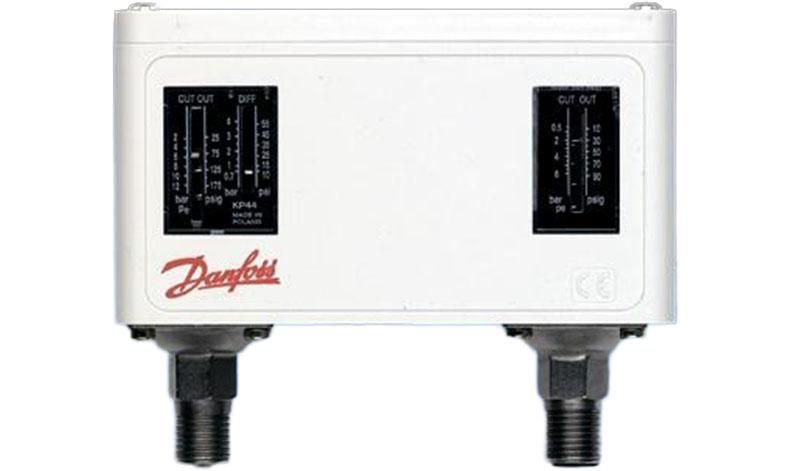

sdvoennoe-rele-davleniya-vody-dlya-nasosa
rele-davleniya-danfoss
kp-rele
kp-rele-davleniya
Доступні для замовлення модифікації - KP, Реле тиску подвійні
Код замовлення Тип Макс. тиск, бар Діапазон нал, бар Диференціал, бар Клас захисту Приєднання
060-000766 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Гайка під пайку 1/4
060-001066 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 40 Пайка, ODF 1/4
060-001366 KP44 19 bar 0.5 - 12 bar 0.7 - 4 bar IP 22 G 1/4
060-114866 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Розвальцьов. 1/4
060-115466 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Розвальцьов. 1/4
060-119966 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Гайка під пайку 1/4
060-120066 KP7BS 35 bar 8 - 32 bar 4 bar IP30 Гайка під пайку 1/5
060-120566 KP7ABS 35 bar 8 - 32 bar 4 bar IP30 M 10 x 0.75
060-122066 KP15 35 bar -0.9 - 32 bar 0.7 bar IP30 Розвальцьов. 1/4
060-124166 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Розвальцьов. 1/4
060-124366 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Розвальцьов. 1/4
060-124566 KP15 35 bar -0.9 - 32 bar 0.7 bar IP30 Розвальцьов. 1/4
060-124966 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Пайка, ODF 6 mm
060-125466 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Пайка, ODF 1/4
060-126166 KP15 35 bar -0.9 - 32 bar 0.7 bar IP30 Розвальцьов. 1/4
060-126466 KP15 35 bar -0.9 - 32 bar 0.7 - 4 bar IP30 Розвальцьов. 1/4
060-126566 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Розвальцьов. 1/4
060-126766 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Розвальцьов. 1/4
060-126866 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Розвальцьов. 1/4
060-127466 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Пайка, ODF 6 mm
060-127566 KP17W 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Розвальцьов. 1/4
060-127666 KP17W 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Пайка, ODF 6 mm
060-128066 KP17W 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Розвальцьов. 1/4
060-128366 KP15A 35 bar -0.9 - 32 bar 0.7 bar IP30 M 10 x 0.75
060-128466 KP15A 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Пайка, ODF 1/4
060-129366 KP15A 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 M 10 x 0.75
060-129466 KP15A 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 M 10 x 0.75
060-129566 KP15A 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 M 10 x 0.75
060-129666 KP15A 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 M 10 x 0.75
060-129966 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Пайка, ODF 1/4
060-501366 KP15 35 bar 8 - 32 bar 4 bar IP30 M 12x1.5
060-507166 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Розвальцьов. 1/4
060-514166 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Розвальцьов. 1/4
060-514966 KP15 35 bar -0.2 - 32 bar 0.7 - 4 bar IP30 Розвальцьов. 1/4
060-539366 KP17WB 35 bar 1 bar IP 44 Розвальцьов. 1/4
060-539766 KP17WB 35 bar -0.2 - 32 bar 0.7 - 4 bar IP 44 Розвальцьов. 1/4
