Реле тиску для загального застосування RT


Серед величезного асортименту пристроїв для дослідження та контролю різних середовищ, реле тиску типу RT відрізняється простотою, надійністю, широким модельним рядом і доступною ціною.


Завдання та сфера застосування


Прилад використовується для регулювання, моніторингу, сигналізації у разі аварійної ситуації у технологічних схемах у промисловості та суднобудуванні. Досліджуваним середовищем є:
  • рідини;
  • пар;
  • газ.
Ця серія застосовується дуже широко, так як володіє високим ступенем захисту від зовнішніх і внутрішніх факторів, що пошкоджують. У лінійку входять прилади:
  • «зоною нечутливості» або диференціалом (гістерезисом);
  • запобіжною системою для парових казанів;
  • позолоченими контактами перемикача низької напруги.
У каталозі компанії перераховано 40 моделей серії, що забезпечує індивідуальний підхід до формування автоматизованого керування та контролю технологічної лінії.


Принцип роботи пристрою


Датчик тиску Danfoss має загальний принцип функціонування. Апарат складається з 2 частин – механічної та електричної. Механічна складова представлена:
  • гнучкою мембраною, або сильфон;
  • 2 пружними пружинами - уставкою та диференціалом.
Електричний компонент складається із перемикача. У моделях RT він однополюсний, перекидний на два напрямки. Контакти можуть бути змінними та виконані зі сплаву срібла або позолочені. Залежно від настановного потенціалу вони розмикають або замикають електричне коло, захищаючи схему від пошкодження.

Мембрана під зусиллям середовища згинається. З протилежного боку величину деформації контролюють задатчики (пружини). Їх ступінь стиснення можна регулювати, встановлюючи величину тиску, коли він контакти розмикаються, і система вимикається.


Особливості моделей


Стандартні RT випускають із різними властивостями скидання:
  • ручним;
  • автоматичним.
В апараті є ручка встановлення показника та шкала для візуального контролю. У деяких версіях є регулювальний гвинт, за допомогою якого можна встановити величину диференціала. У такому пристрої є і відповідна шкала на фронтальній частині корпусу. Його високий рівень захисту (IP66) запобігає проникненню всередину приладу вологи, пилу, твердих предметів.

Діапазон:
  • тиску: -1 ... +30 бар;
  • температури навколишнього середовища: -50 ... +70 ° С;
  • температури рідини чи газу: -40…+100°С.
Функціонує від джерела змінного та постійного струму.
Зображення - RT, Реле тиску для загального застосування
rele-rt-ispolzuyutsya-v-obschepromyshlennyh-ustanovkah-i-na-morskih-sudah
rele-rt-ispolzuyutsya-v-obschepromyshlennyh-ustanovkah
rele-rt-klass-zaschity-ip66
rele-rt-ot-1-do-30-bar

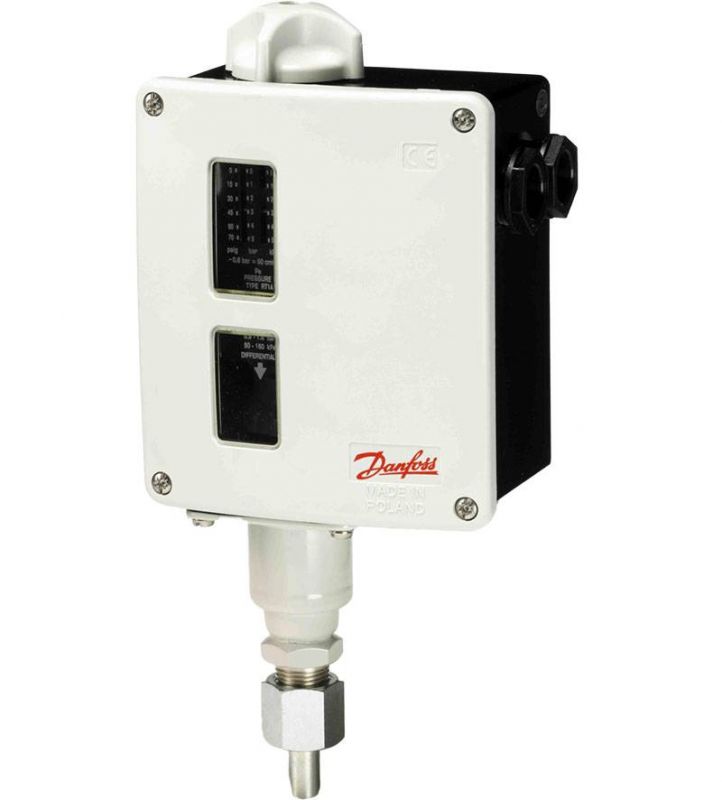

rt-rele-davleniya-dlya-obschego-primeneniya
Доступні для замовлення модифікації - RT, Реле тиску для загального застосування
Код замовлення Тип Макс. тиск, бар Діапазон нал, бар Диференціал, бар Клас захисту Приєднання
017-500166 RT 1A 22 bar -0.8 – 5 bar 0.5 – 1.6 bar IP 66 G 3/8 A
017-500266 RT 1A 22 bar -0.8 – 5 bar 0.5 bar IP 66 G 3/8 A
017-500766 RT 1A 22 bar -0.8 – 5 bar 1.3 – 2.4 bar IP 66 G 3/8 A
017-504666 RT 5A 22 bar 4 – 17 bar 1.2 – 4 bar IP 66 G 3/8 A
017-504766 RT 5A 22 bar 4 – 17 bar 1, 3 bar IP 54 G 3/8 A
017-509466 RT 5 22 bar 4 – 17 bar 1, 2 bar IP 54 G 3/8 A
017-511066 RT 110 7 bar 0.2 – 3 bar 0.08 bar IP 54 G 3/8 A
017-519166 RT 112 7 bar 0.1 – 1.1 bar 0.07 – 0.16 bar IP 54 G 3/8 A
017-519266 RT 112 7 bar 0.1 – 1.1 bar 0.07 bar IP 54 G 3/8 A
017-519666 RT 113 0.4 bar 0 – 0.3 bar 0.01 – 0.05 bar IP 66 G 3/8 A
017-520366 RT 116 22 bar 1 – 10 bar 0.33 – 1.30 bar IP 66 G 3/8 A
017-520466 RT 116 22 bar 1 – 10 bar 0.33 bar IP 54 G 3/8 A
017-521566 RT 121 7 bar -1 – 0 bar 0.09 – 0.4 bar IP 66 G 3/8 A
017-523766 RT 200 22 bar 0.2 – 6 bar 0.25 – 1.2 bar IP 66 G 3/8 A
017-523866 RT 200 22 bar 0.2 – 6 bar 0.25 bar IP 54 G 3/8 A
017-524566 RT 1 22 bar -0.8 – 5 bar 0.5 – 1.6 bar IP 66 7/16-20 UNF
017-524666 RT 1 22 bar -0.8 – 5 bar 0.5 bar IP 54 7/16-20 UNF
017-525366 RT 5 22 bar 4 – 17 bar 1.2 – 4 bar IP 66 G 3/8 A
017-525566 RT 5 22 bar 4 – 17 bar 1.2 – 4 bar IP 66 G 3/8 A
017-529166 RT 110 7 bar 0.2 – 3 bar 0.08 – 0.25 bar IP 66 G 3/8 A
017-529566 RT 117 42 bar 10 – 30 bar 1 – 4 bar IP 66 G 3/8 A
017L001566 RT 110L 0.08 – 0.2 bar 0.2 – 3 bar 0.08 bar - G 3/8 A
017L003266 RT 200L 0.25 – 0.7 bar 0.2 – 6 bar 0.25 bar - G 3/8 A
017L003366 RT 1AL 0.2 – 0.9 bar -0.8 – 5 bar 0.2 bar - G 3/8 A
017L004066 RT 5AL 0.35 – 1.4 bar 4 – 17 bar 0.35 bar - G 3/8 A
017L004266 RT 117L 1 – 3 bar 10 – 30 bar 1 bar - G 3/8 A
