Ціна: 240.00 - 380.00 EUR

Реле тиску BCP


У багатьох технологічних схемах для забезпечення ефективної та безпечної їх роботи необхідні пристрої автоматизації, контролю та вимірювання різних параметрів. Для дослідження тиску застосовується спеціальне реле. Компанія Danfoss (Данія) випускає різні моделі та типи апаратів - від контролера низького тиску (ВСР1) до високого (ВСР7). Продукти лінійки відрізняються надійністю, компактними розмірами та швидкою окупністю.


Принцип дії ВРР

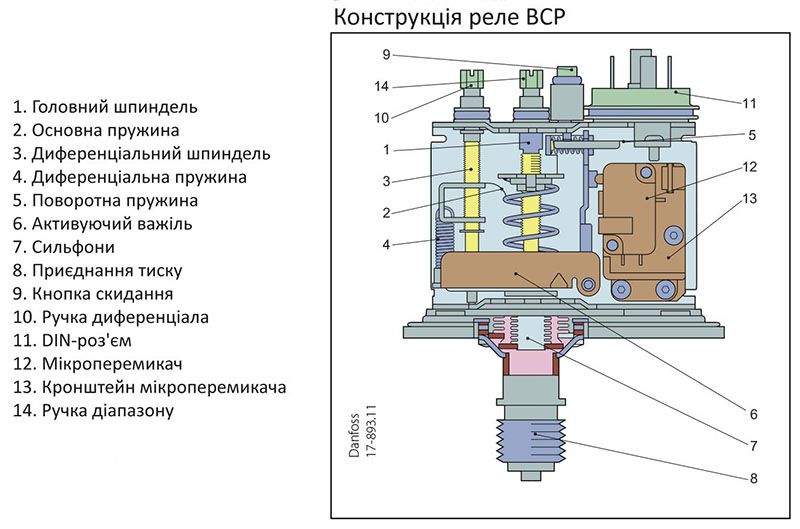

Реле від Данфосс – це простий пристрій, що складається з механічної та електричної частини. ВСР призначений для систем сигналізації та регулювання компресії в котельних установках. Основний елемент конструкції – мембрана (сільфон), що деформується під впливом середовища.

На звороті на неї впливає пружина. Зусилля, з яким вона діє на чутливий елемент, може змінюватися за допомогою установок. Перемикання контактної системи здійснюється за допомогою однополюсного перекидного контакту. Його положення змінюється в залежності від рівня деформації сильфона - вище або нижче даних уставки.


Особливості модельного ряду


Особливість окремих моделей ВСР - наявність 2-х чутливих діафрагм (захисної зовнішньої та робочої внутрішньої), що забезпечують безперебійне функціонування при відмові одного з чутливих елементів.

Більшість пристроїв ВСР оснащені механізмом блокування. Він використовується тоді, коли після спрацювання сигналізації або аварійного зупинки персоналу потрібно встановити причину поломки та безпечно її усунути. Якість приладу визначається характеристиками диференціалу та уставки.

Крім того, контролери цієї серії за способом скидання діляться на агрегати:
  • ручний – при спрацьовуванні на розмикання (компресія вище/нижче настановної) повернення контактів у початкове положення слід зробити скидання вручну;
  • автоматичний – анулювання відбувається у автоматичному режимі, коли вплив досягне рівня, рівного уставочному «-» диференціал.
У всіх типів модельного ряду, незалежно від способу скидання, загальна мета – подача сигналу на зупинку процесу при підвищенні компресії понад задану величину.


Диференціал (гістерезис)


У деяких техносхемах коливання даних досліджуваного середовища відбувається постійно. Щоб уникнути занадто частих "перепадів", вводиться "зона нечутливості". Її значення – це різниця між зусиллям увімкнення та відключення перемикача.

Показник встановлюється таким чином, щоб механізм не відключався за незначних стрибків рівня зусиль. У той же час він не повинен бути надто великим, щоб зберегти точність регулювання.

Так як у різних техносхем показники, що впливають на налаштування, різні, то регулювання здійснюється при введенні пристосування в експлуатацію. Велика перевага апаратів Данфосс – наявність можливості налаштування диференціала та оснащення шкалою контролю параметра. Вона розташована на передній частині.

У пристроїв, що скидаються дані вручну, відсутній датчик диференціала, так як цей показник фіксований, і він вказаний на самому корпусі. Автоматизовані апарати мають віконця – «RANGE» для регулювання уставки, та «DIFF» для виставлення гістерези.


Точність


Хоча завдання пристосувань не входить функція вимірювання, для коректної його роботи важлива точність. Вона характеризується повторюваністю - перемикання здійснюється в одній і тій же точці. Крім того, важливим є параметр «надійність». Для обох блоків вони є різними. Так наприклад:
  • для механічного – скільки циклів навантаження/розвантаження може відпрацювати електроприлад;
  • для електричного – кількість перемикань контактної системи.
Перевага модельного ряду Данфосс у тому, що незважаючи на мініатюризацію, шкали досить великі, а цифри легко читаються. Для налаштування не потрібні спеціальні інструменти. Гвинт ручного скидання можна регулювати за допомогою звичайної плоскої викрутки. Він захищений від випадкової дії.


Мікроперемикач


При виборі моделі рекомендується керуватися завданнями та структурою схеми технопроцесу. Найважливіша деталь – це електрична характеристика приладу. Вона залежить від матеріалу контактів.
Так, наприклад, для керування електромагнітним клапаном перемикач повинен витримувати значну напругу. Коли блок поєднується з електронними контролерами, у яких є малі струми, потрібен особливий вид матеріалу, щоб підвищений опір сплаву клем не знижував інформативність сигналу.

У першому випадку слід вибрати модель із клемами, виконаними зі сплаву срібла, а в другому – із позолоченими. У першого типу BCP Danfoss мінімальні параметри - 100 мА при напрузі 24, а у другого - 4 мА при 5 В.


Електричне підключення


Тенденція до уніфікації та стандартизації простежується у продуктах виробника. Так, наприклад, використання для підключення живлення до реле стандартного штекера DIN 43650 дуже спрощує та прискорює його монтаж/демонтаж.

Не потрібно розбирати його, щоб приєднати до нього кабелі. Крім того, знижується ризик пошкодження внутрішніх частин пристрою при некоректному втручанні.


Технічні особливості


Специфікація включає параметри приладу, а також зовнішнього та робочого (внутрішнього) середовищ:

Найменування

Характеристика

t навколишня (°С)

-20…+70

t досліджуваного середовища (°С)

-40…+100

Сильфон

сталь нержавіюча

Приєднувальний штуцер (матеріал виготовлення)

сталь нікельована

Клас захисту

IP 65

Навантаження

Змінного струму

Постійного струму

AC-1 омич.

10А, 250В

Зі срібла

Із позолотою

AC-3 індукт.

3А, 250В

≤50Вт, 250В

≤400мА, 10ВА

AC-15 індукт.

2А, 250 В

≥100мА, 24В

≥4мА, 5В

Діапазон установок

0,1-40 бар

Диференціювання

0,4-6 бар

Максимальна кількість перемикань

250000


Регулятори можуть короткочасно працювати з техносередовищами, температура яких +120°С. Якщо вона набагато вища, наприклад, під час роботи парових котлів, то зайве тепло відводиться за допомогою додаткового аксесуару – водонаповненої петлі, або трубки Перкінса.

Для придушення коливань та гасіння гідроударів у пристосуваннях сильного тиску застосовують демпферні трубки, які можна замовити додатково. Апарат має можливість різної установки. Додатковим кронштейном фіксується на стіні або DIN-рейці. Регулятор має 2 сильфони.


Механізм захисту у разі підвищення тиску


При сильному тиску може розірватися внутрішня мембрана. У такій ситуації система вимикається зовнішнім сильфоном. Але через його більший розмір аварійне вимикання здійснюється при в 3 рази меншому тиску, ніж установче. Це дозволить відключити схему перед тим, як вона може пошкодитися.

Якщо вийде з ладу захисний зовнішній сильфон, то техносистема відключиться при тиску на 3 бар менше, ніж установче. Пристосування з одним чутливим елементом призначені для середовища зі зниженим тиском.


Комунікаційні властивості


Для ВСР характерна висока комунікаційна здатність – це показник потужності (комутованої), за якої контакти здійснюють задану кількість комутацій. Воно насамперед залежить від таких факторів:
  • властивості ланцюга;
  • тривалості протікання через контакти струму;
  • швидкості перемикання.
Якщо здатність пристосування недостатня, воно доповнюється контакторами. Останні збільшують здатність працювати при підвищених значеннях струмів.


Область застосування


Лінійка ВРР призначена для пари, повітря, води. Тому їх використовують у парових та водогрійних котлах на:
  • електростанціях;
  • теплоелектростанціях;
  • судах;
  • котельних житлово-комунальних комплексах;
  • сушарках і т.д.
Надійність, економічність, екологічність продукції Данфосс забезпечили її конкурентоспроможність на світовому ринку. Широкий модельний ряд дозволяє вибрати саме той пристрій, який максимально відповідає призначенню та конфігурації техносхеми.

Що стосується ВСР, як та інших пристосувань датської компанії, зберігається можливість індивідуального підходи до вибору та формування схеми. Простота, адаптивність реле уможливлює його встановлення та модернізацію процесу без тривалої зупинки та значних економічних втрат.
Зображення - BCP, Реле тиску
bcp-rele-davleniya-dlya-perekrytiya-elektromagnitnyh-klapanov
Доступні для замовлення модифікації - BCP, Реле тиску
Код замовлення Тип Макс. тиск, бар Діапазон нал, бар Диференціал, бар Клас захисту Приєднання
017B0002 BCP1 6 bar 0.15 – 0.6 bar 0.1 – 1.1 bar IP 65 G 1/2
017B0006 BCP 2 10 bar 0 – 2.5 bar 0.4 – 1 bar IP 65 G 1/2
017B0010 BCP 3 16 bar 0 – 6 bar 0.7 – 1.4 bar IP 65 G 1/2
017B0014 BCP 4 25 bar 1 – 10 bar 1 – 2.5 bar IP 65 G 1/2
017B0018 BCP5 32 bar 2 – 16 bar 2 – 3.2 bar IP 65 G 1/2
017B0020 BCP5 32 bar 2 – 16 bar 1, 2 bar IP 65 G 1/2
017B0022 BCP6 40 bar 5 – 25 bar 2.5 – 4 bar IP 65 G 1/2
017B0026 BCP7 63 bar 10 – 40 bar 3 – 6 bar IP 65 G 1/2
017B0030 BCP1H 6 bar 0.1 – 1. bar1 0.1 bar IP 65 G 1/2
017B0034 BCP2H 10 bar 0 – 2.5 bar 0.2 bar IP 65 G 1/2
017B0038 BCP 3H 16 bar 0 – 6 bar 0.7 bar IP 65 G 1/2
017B0042 BCP4H 25 bar 1 – 10 bar 0.45 bar IP 65 G 1/2
017B0046 BCP 5H 32 bar 2 – 16 bar 2 bar IP 65 G 1/2
017B0050 BCP6H 40 bar 5 – 25 bar 1, 5 bar IP 65 G 1/2
017B0058 BCP 2L 10 bar 0 – 2.5 bar 0.4 bar IP 65 G 1/2
017B0062 BCP 3L 16 bar 0 – 6 bar 0.7 bar IP 65 G 1/2
017B0066 BCP4L 25 bar 1 – 10 bar 0.45 bar IP 65 G 1/2
