Автоматичне реле тиску води та повітря CS

Реле тиску серії CS використовується для регулювання установок, що працюють з рідкими та газоподібними середовищами. Як і інші пристрої Danfoss, вони відрізняються надійністю, довгостроковістю, точністю та доступністю.

Принцип дії

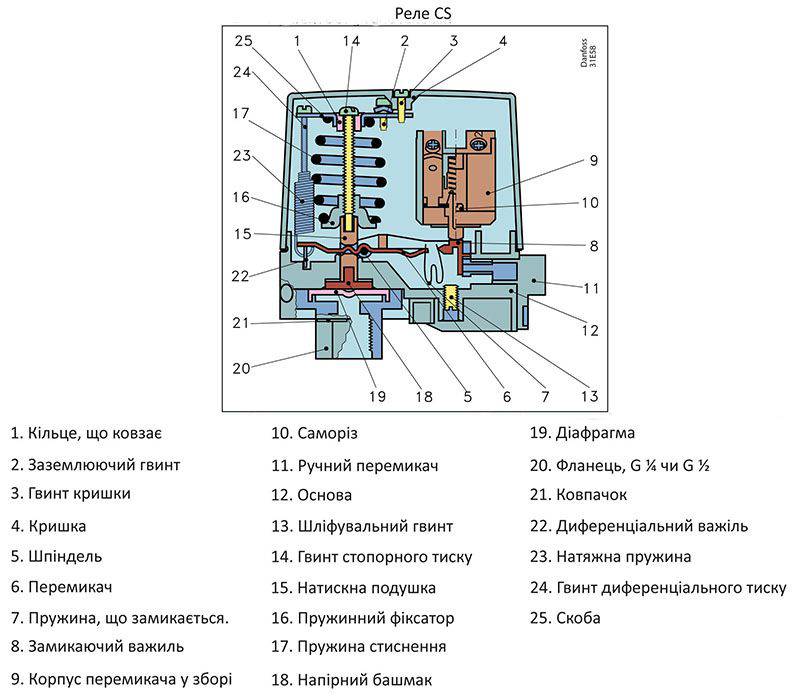

Реле тиску автомат змонтований із двох блоків – механічного та електричного. Перший представлений гнучкою мембраною. На неї з певним зусиллям тисне робоче середовище та деформує поверхню. На звороті чутливого елемента розташовані уставки. Це пружини, які стискають гвинтом.

Одна відповідає за величину показника установки, а друга – диференціал. Також вони регулюють прилад, задаючи величину компресії газу/рідини, коли спрацьовує наступний модуль. Він складається із контактної системи:

триполюсного перекидного перемикача;
однополюсного для змінного/постійного струму.

Це дозволяє управляти роботою трифазного двигуна.

Технічний опис

Різноманітність продуктів лінійки CS має такі параметри:

t навколишня (°С)	-20…+70
t досліджуваного середовища (°С)	0…+70
Діапазон тиску (бар)	2-20
Сильфон	Hytrel
Матеріал приєднувального штуцера	силумин
Клас захисту	IP 43, IP 55
Допустиме електронавантаження	Триполюсний	Однополюсний
	AC-3 індукт.	Для змінного	Для постійного
		12 А	220-415 В
		9 А	600 В
	DC-13/14	2 А	220 В

Литий герметичний корпус захищає внутрішній вміст від вологи, пилу, сторонніх предметів.

Апарат можна встановлювати безпосередньо на імпульсній лінії. Працює він у автоматичному режимі. При замовленні можна оформити додаткові аксесуари, які роблять пристрій ще надійнішим та безпечнішим. Наприклад, для керування повітряним компресором застосовують перепускний, електромагнітний клапан. У комплект може входити кріплення для фіксації на стіну.

Ручний вимикач гарантує безпеку обслуговування при розімкнених контактах, незалежно від вмісту в трубах. Основною умовою є попередження замерзання води у системі.

Область застосування

Пристрої серії CS застосовуються у різних галузях промисловості:

газовий;
нафтовий;
хімічної;
харчовий;
металургійної;
машинобудівної;
суднобудівної;
енергетичної та ін.

Крім того, вони знайшли своє застосування у народному господарстві та домашньому водопостачанні. Реле може коригувати роботу повітряних компресорів для кондиціювання, охолодження. Воно легко адаптується до різних типів насосів, комплектується іншими приладами компанії Данфосс. Їх застосування забезпечує:

підвищення термінів експлуатації;
збільшення періодів між ремонтами;
зменшення витрати води та електроенергії;
зниження витрат на ремонт та обслуговування.

Ціна товару залежить від моделі, наявності додаткових функцій.

Документація для - CS, Реле тиску води та повітря

Зображення - CS, Реле тиску води та повітря

cs-rele-davleniya-vody-i-vozduha-2-6-bar

cs-rele-davleniya-vody-i-vozduha-klas-zaschity-ip-43-55

Доступні для замовлення модифікації - CS, Реле тиску води та повітря

Код замовлення	Тип	Макс. тиск, бар	Діапазон нал, бар	Диференціал, бар	Клас захисту	Приєднання
031E020066	CS	10 bar	2 – 6 bar	1 – 2 bar	IP 43	G 1/4
031E020266	CS	10 bar	2 – 6 bar	1 – 2 bar	IP 43	G 1/4
031E020566	CS	10 bar	2 – 6 bar	1 – 2 bar	IP 55	G 1/4
031E021066	CS	10 bar	2 – 6 bar	1 – 2 bar	IP 43	G 1/2
031E021566	CS	10 bar	2 – 6 bar	1 – 2 bar	IP 55	G 1/2
031E022066	CS	20 bar	4 – 12 bar	2 – 4 bar	IP 43	G 1/4
031E022566	CS	20 bar	4 – 12 bar	2 – 4 bar	IP 55	G 1/4
031E023066	CS	20 bar	4 – 12 bar	2 – 4 bar	IP 43	G 1/2
031E023566	CS	20 bar	4 – 12 bar	2 – 4 bar	IP 55	G 1/2
031E023566	CS	12 bar	4 – 12 bar	2 – 4 bar	IP 55	G 1/2
031E024066	CS	32 bar	7 – 20 bar	3.5 – 7 bar	IP 43	G 1/4
031E025066	CS	32 bar	7 – 20 bar	3.5 – 7 bar	IP 43	G 1/2
031E025566	CS	32 bar	7 – 20 bar	3.5 – 7 bar	IP 55	G 1/2
