Автоматическое реле давления воды и воздуха CS


Реле давления серии CS используется для регулирования установок, работающих с жидкими и газообразными средами. Как и другие приспособления Danfoss, они отличаются надежностью, долгосрочностью, точностью и доступностью.


Принцип действия

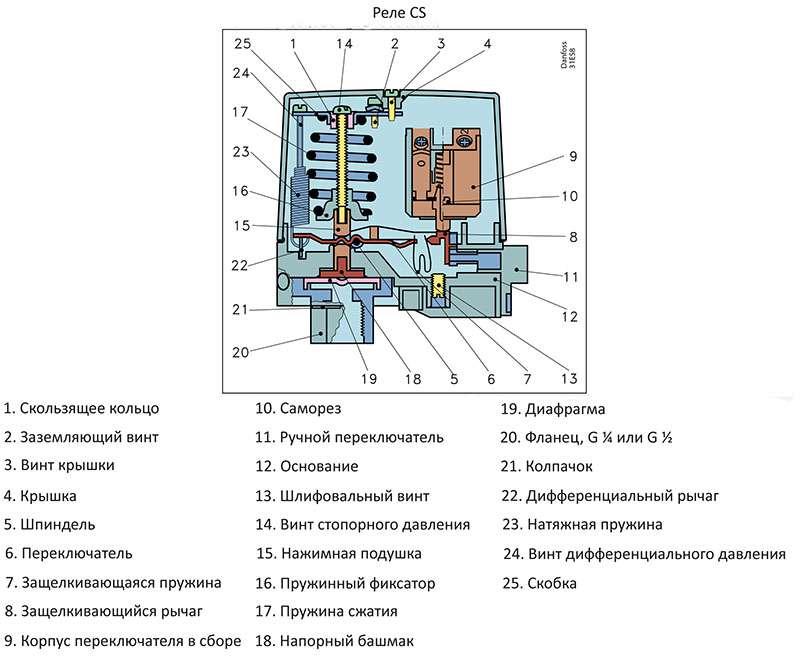

Реле давления автомат смонтирован из двух блоков – механического и электрического. Первый представлен гибкой мембраной. На нее с определенным усилием давит рабочая среда и деформирует поверхность. С обратной стороны чувствительного элемента расположены уставки. Это пружины, которые сжимают при помощи винта.

Одна отвечает за величину показателя установки, а вторая – за дифференциал. Также они регулируют прибор, задавая величину компрессии газа/жидкости, при которой срабатывает следующий модуль. Он состоит из контактной системы:
  • трехполюсного перекидного переключателя;
  • однополюсного для переменного/постоянного тока.
Это дает возможность управлять работой трехфазного двигателя.

Техническое описание


Многообразие продуктов линейки CS обладает следующими параметрами:


t окружающая (°С)

-20…+70

t исследуемой среды (°С)

0…+70

Диапазон давлений (бар)

2-20

Сильфон

Hytrel

Материал присоединительного штуцера

силумин

Класс защиты

IP 43, IP 55

Допустимая электронагрузка

Трехполюсный

Однополюсный

AC-3 индукт.

Для переменного

Для постоянного

12 А

220-415 В

9 А

600 В

DC-13/14

2 А

220 В

Литой герметичный корпус защищает внутреннее содержимое от влаги, пыли, посторонних предметов.

Аппарат разрешено устанавливать непосредственно на импульсной линии. Работает он в автоматическом режиме. При заказе можно оформить дополнительные аксессуары, делающие устройство еще более надежным и безопасным. Например, для управления воздушным компрессором применяют перепускной, электромагнитный клапан. В комплект может входить крепеж для фиксации на стену.

Ручной выключатель гарантирует безопасность обслуживания при разомкнутых контактах, независимо от наличия содержимого в трубах. Основным условием является предупреждение замерзания воды в системе.


Область применения


Устройства серии CS применяются в разных отраслях промышленности:
  • газовой;
  • нефтяной;
  • химической;
  • пищевой;
  • металлургической;
  • машиностроительной;
  • судостроительной;
  • энергетической и др.
Кроме того, они нашли свое применение в народном хозяйстве и домашнем водоснабжении. Реле может корректировать работу воздушных компрессоров для кондиционирования, охлаждения. Оно легко адаптируется к разным типам насосов, комплектуется с другими приборами компании Данфосс. Их применение обеспечивает:
  • повышение сроков эксплуатации;
  • увеличение периодов между ремонтами;
  • уменьшение расхода воды и электроэнергии;
  • снижение затрат на ремонт и обслуживание.
Стоимость товара зависит от модели, наличия дополнительных функций.
Изображения - CS, Реле давления воды и воздуха

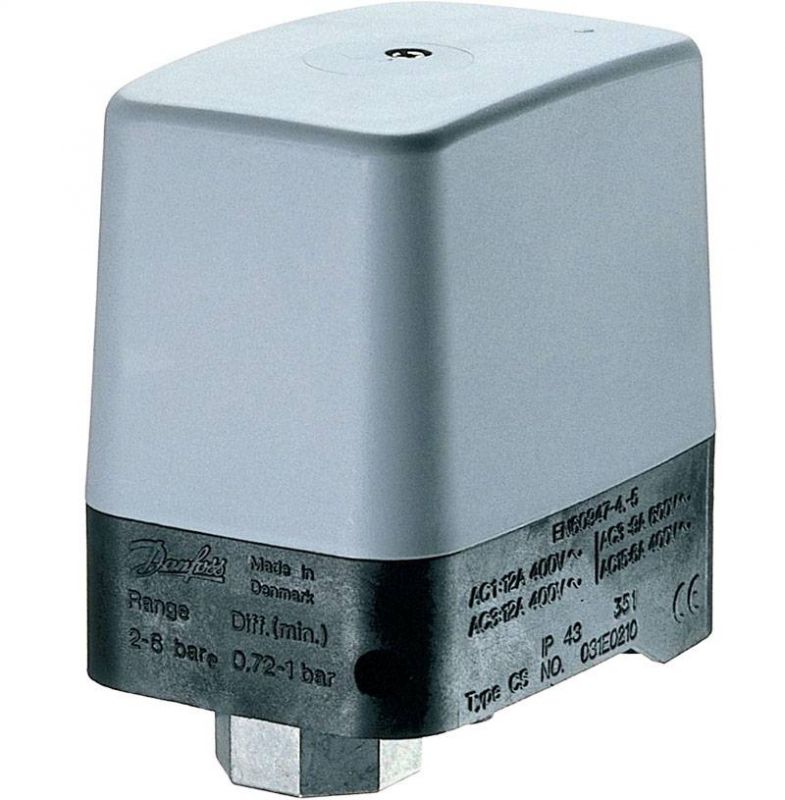

cs-rele-davleniya-vody-i-vozduha

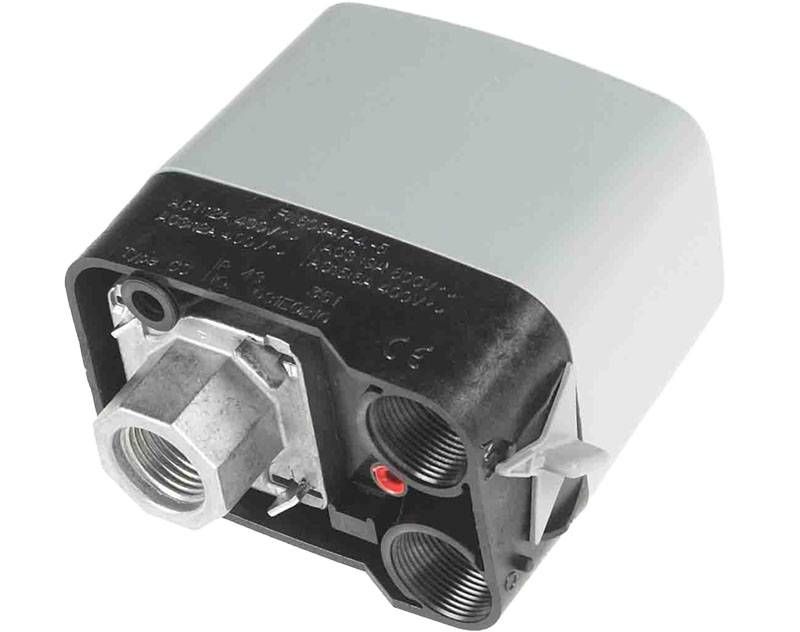

cs-rele-davleniya-vody-i-vozduha-2-6-bar

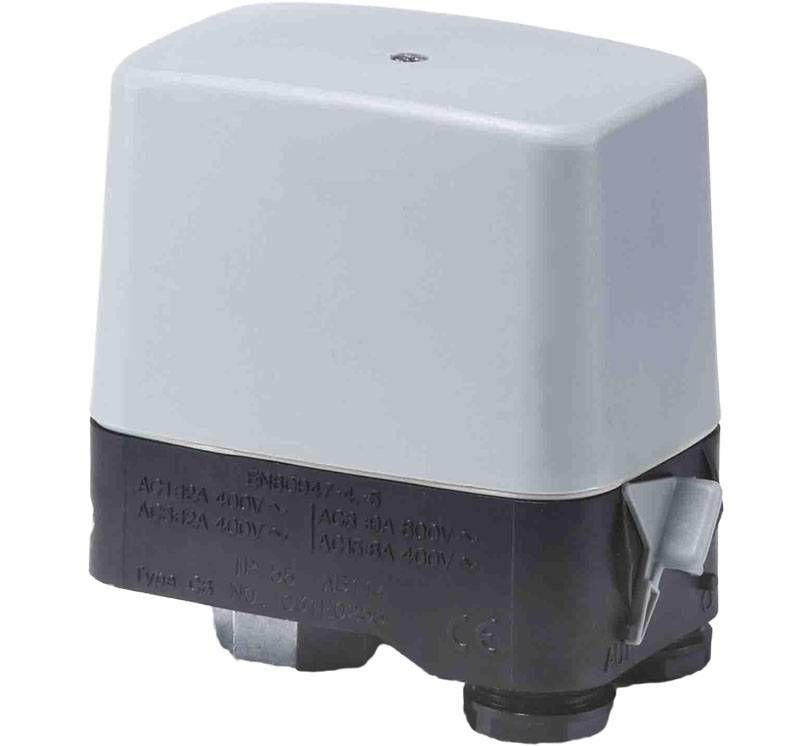

cs-rele-davleniya-vody-i-vozduha-klas-zaschity-ip-43-55
Доступные для заказа модификации - CS, Реле давления воды и воздуха
Код заказа Тип Макс. давление, бар Диапазон нас, бар Дифференциал, бар Класс защиты Присоединение
031E020066 CS 10 bar 2 – 6 bar 1 – 2 bar IP 43 G 1/4
031E020266 CS 10 bar 2 – 6 bar 1 – 2 bar IP 43 G 1/4
031E020566 CS 10 bar 2 – 6 bar 1 – 2 bar IP 55 G 1/4
031E021066 CS 10 bar 2 – 6 bar 1 – 2 bar IP 43 G 1/2
031E021566 CS 10 bar 2 – 6 bar 1 – 2 bar IP 55 G 1/2
031E022066 CS 20 bar 4 – 12 bar 2 – 4 bar IP 43 G 1/4
031E022566 CS 20 bar 4 – 12 bar 2 – 4 bar IP 55 G 1/4
031E023066 CS 20 bar 4 – 12 bar 2 – 4 bar IP 43 G 1/2
031E023566 CS 20 bar 4 – 12 bar 2 – 4 bar IP 55 G 1/2
031E023566 CS 12 bar 4 – 12 bar 2 – 4 bar IP 55 G 1/2
031E024066 CS 32 bar 7 – 20 bar 3.5 – 7 bar IP 43 G 1/4
031E025066 CS 32 bar 7 – 20 bar 3.5 – 7 bar IP 43 G 1/2
031E025566 CS 32 bar 7 – 20 bar 3.5 – 7 bar IP 55 G 1/2
