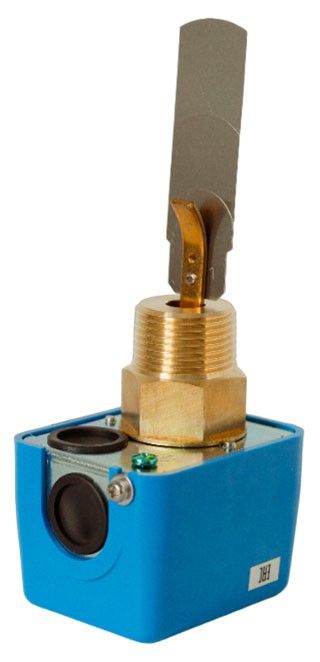

FQS, Реле протоку

FQS, Реле протоку
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Говдя Вадим: 068 957 20 05
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Замовити дзвінок
Ціна: 150.00 - 280.00 EUR

Реле протоку води застосовується в системах рідинних трубопроводів для перенаправлення потоків. Реле протоку використовується не тільки для води, але і в системах трубопроводів з неагресивними рідинами, наприклад, етиленгліколь. Датчик реле протоки використовується як компонент холодильних, насосних, конденсаторних, опалювальних установок, в тому числі промислового призначення.

Характеристики реле протоки

Реле протоку Danfoss застосовується для регулювання потоків в трубопроводах з перетином від 1 до 6 дюймів. Технічні характеристики реле протоки:

  • Максимальний робочий тиск - 10 бар.
  • Температура теплоносія, в якій може функціонувати реле протоку води - 80 градусів.
  • Вологість - 80%.
  • Кількість циклів спрацьовування - не менш 100 тисяч.
  • Швидкість потоку максимальна - 2 м / с.
  • Приєднання - R1.
  • Опір ізоляції - до 10 Мом.

Конструкція реле протоки і монтаж

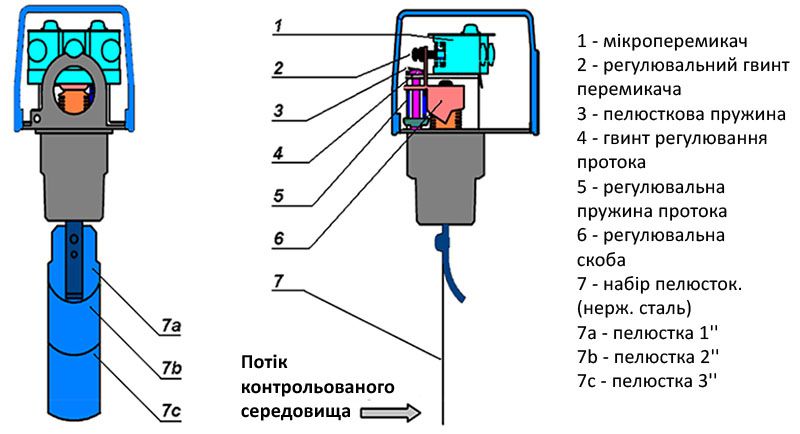

Реле протоку води для насоса включає в себе:

  • Внутрішні компоненти: мікроперемикач, регулювальний гвинт, пелюсткова пружина, гвинт регулювання потоку, регулювальна пружина і скоба.
  • Зовнішній компонент - пелюстки на 1, 2, 3 дюйми.
  • Монтаж проводиться відповідно до вимог, а саме, реле потрібно встановлювати у напрямку стрілки, яка також показує, куди повинен рухатися потік. Глибина монтажу - 12 мм +/- 1,2 мм монтажною різьблення.
  • Рекомендації по установці:
  • Датчик реле протоколу потрібно монтувати на прямолінійній ділянці трубопроводу, причому довжина його повинна в 5 або більше разів перевищувати діаметр труби. Це правило відноситься як до ділянки до реле, так і після нього.
  • Монтаж часто проводиться на горизонтальній ділянці, але в правилах немає заборони по монтажу на вертикальному.
  • Не можна приєднати імпульсну трубку, використовуючи тільки гайковий ключ.
  • Заборонено монтувати реле до корпусу пристрою, і при цьому застосовувати зусилля до корпусу приладу.

Сфери використання

Реле протоку Danfoss розроблено з метою використання в системах охолодження рідинного типу - чиллерах, конденсаторах, насосах, системах водопостачання. Реле протоку води для насоса допускається використовувати в гарячому водопостачанні. Реле протоку fqs знайшли широке поширення в побутових умовах і в промислових масштабах.

Серед особливостей виділяється наявність фіксованого диференціала. Його функціонування в повній мірі залежить від рівня витрат рідини системи.

Цільове застосування реле протоки Danfoss

Реле може використовуватися як для контролю за збільшенням, так і за зменшенням витрат. Адаптувати реле відповідно до діаметра застосованого трубопроводу не викличе складнощів - що потрібно робити, вам підкаже спеціальна документація.



FQS - це новітнє реле протоки. Для чого використовується даний пристрій? В першу чергу, реле протоки - це прилад, що допомагає встановити нормальний проток в різних установках, де є контакт з рідинами. Ідеально реле протоки моделі FQS підходить для використання в трубопроводах, де є вода, етиленгліколь або інші неагресивні рідини. Також реле протоки використовується в насосах, конденсаторах, котлах та інше промисловому обладнанні.

Дана модель підходить для трубних з'єднань від 1 до 6 дюймів протоки. Від діаметра труби залежить те, скільки лопатей буде у реле протоки. Як правило, це 1 або 2 лопаті, але іноді можливе використання 3 лопатей.

Компактна конструкція допомагає досягти компактності та легкості в монтажі. Деталі виготовлені з міді або нержавіючої сталі, що робить можливою тривалу експлуатацію приладу. Важливо відзначити, що дане реле можна використовувати в середовищах, де є пар.

Максимальна швидкість протоку реле моделі FQS становить 2м / с. Тобто, ви самі можете зробити висновок про те, що дане реле - відмінний інструмент в промисловому середовищі. Купити реле протоки FQS ви можете за допомогою сайту підприємства Югов-Проект.

Компанія Данфосс - передова компанія, що займається розробкою промислового обладнання. Данфосс розробляє пристрої, що дозволяють регулювати рівень рідини в різних гідравлічних установках. Компанія Данфосс випускає новітні прилади, що відповідають всім європейським стандартам якості.

Документація для - FQS, Реле протоку

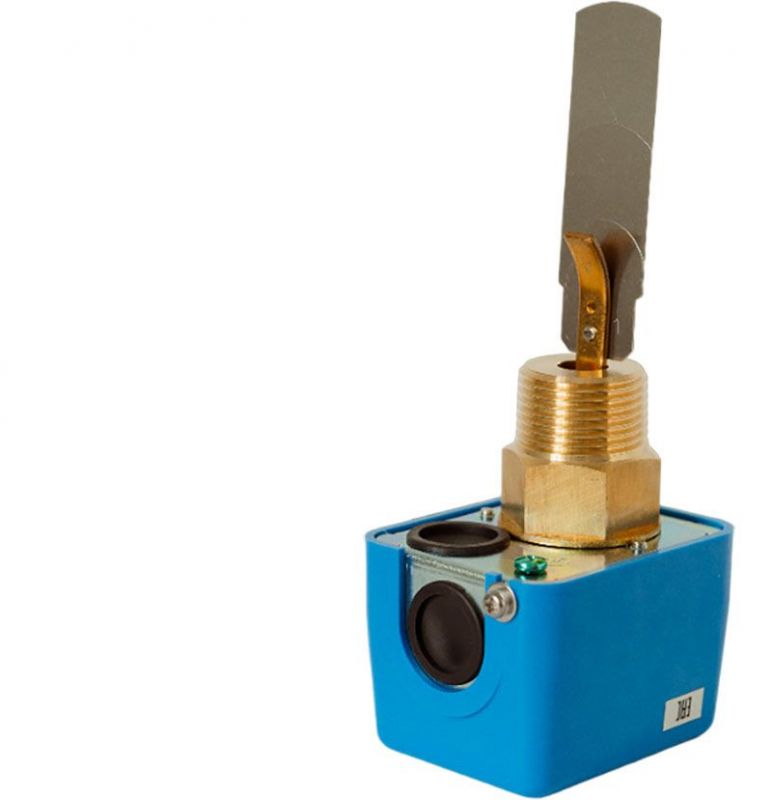

Зображення - FQS, Реле протоку
Доступні для замовлення модифікації - FQS, Реле протоку
Код замовлення Тип Макс. тиск, бар Діапазон нал, бар Диференціал, бар Клас захисту Приєднання
061H4000 FQS 10 - - IP 20 R1
061H4002 FQS 10 - - IP 20 R1
061H4005 FQS 10 - - IP 42 R1
061H4013 FQS 10 - - IP 42 R1

Ви можете по тел. (044) 520-94-25 або написати нам на office@ugov.com.ua . Повний інженерний супровід, монтаж і підключення. Офіційна гарантія. Доставка по всій Україні. Телефонуйте.
