KP реле давления для легкой промышленности Danfoss

Датская фирма Данфосс специализируется на создании систем управления и контроля. Одним из таких продуктов является прибор, разработанный специально для легкой промышленности – реле давления КР (прессостат). Простой и компактный аппарат защищает от поломок оборудование, работающее с воздухом и газообразными средами разной температуры.

Цель и задачи приспособления

Прессостат необходим для обеспечения бесперебойной работы компрессоров, насосов холодильных установок и другого оборудования, применяемого в легкой промышленности. Он автоматически защищает оборудование от повреждений, вызванных:

снижением давления всасывания ниже расчетного;
давлением нагнетания, превышающим допустимый предел.

Устройства линейки КР функционируют с однофазными двигателями переменного тока мощностью до 2 кВт.

Устройство и механизм действия

Аппарат имеет простую, но надежную конструкцию и включает в себя:

гибкую мембрану, которая деформируется под действием давления рабочей среды;
задатчики давления – минимального и дифференциала;
однополюсный перекидной переключатель SPDT;
настроечные гайки и шкалы.

Задатчики представляют собой пружину, оказывающую сопротивление с обратной стороны мембраны. Сжимая или ослабляя ее, можно задать контрольные параметры давления. Минимальный уровень или давление, превышающее установочный показатель, приводят к размыканию электрической цепи и прекращают подачу электроэнергии на двигатель компрессора, насоса.

Краткая техническая характеристика

Реле давления КР от Данфосс имеет следующие характеристики:

Наименование	Диапазон параметра
Температура окружающей среды (°С)	- 40…+65, на короткий период ~+80
Температура исследуемой среды (°С)	- 40… + 100
Рабочая среда	воздух, газообразные среды
Дифференциал (бар)	0,5 – 2
Диапазон настройки (бар)	0,4 – 20
Допустимая электронагрузка на контакты:
- переменный ток	10 А, 400 В

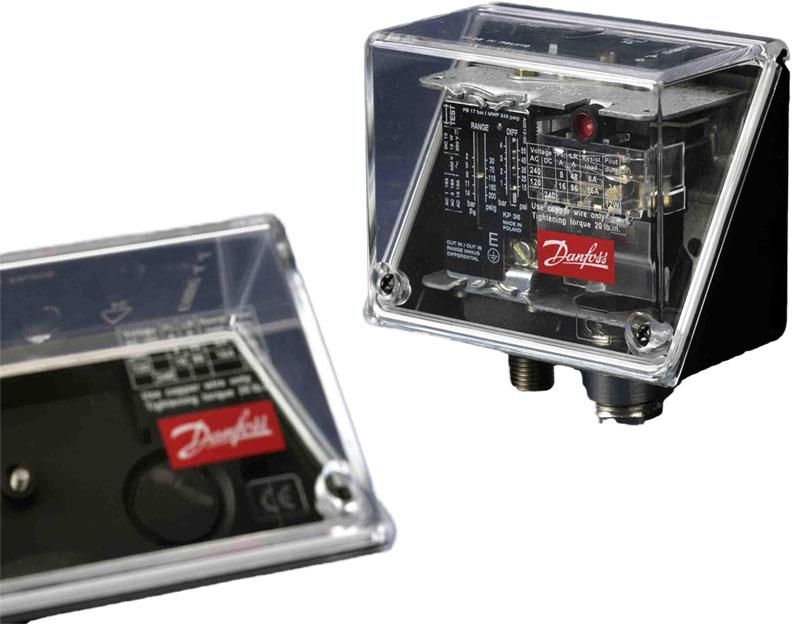

Класс защиты корпуса	IP30, можно увеличить до IP55

Выпускают приборы разных типов:

КР-35;
КР-36.

Между выпускаемыми моделями имеются отличия:

Тип	Диапазон настройки (бар)	Дифференциал (бар)	Рабочее давление (бар)
КР-35	- 0,2-7,5	0,7-4	17
КР-36	2,0-14	0,7-4	17
КР-36	4,0-12	0,5-1,6	17

Такой вариативный ряд расширяет возможности устройства и помогает выбрать модель, максимально отвечающую схеме технологического процесса. Компактные габариты и минимальный вес (300 г) позволяют сэкономить место и облегчить монтаж прибора.

Документация для - KP, Реле давления для легкой промышленности

Изображения - KP, Реле давления для легкой промышленности

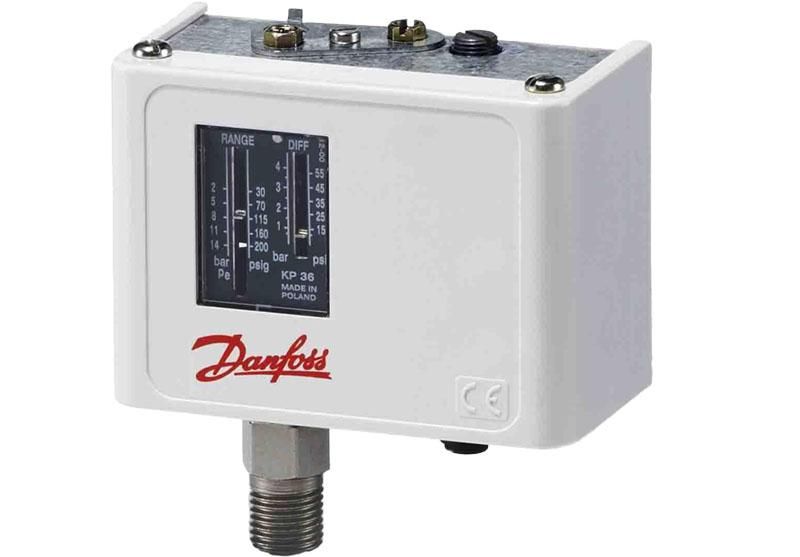

kp-rele-davleniya-dlya-legkoj-promyshlennosti

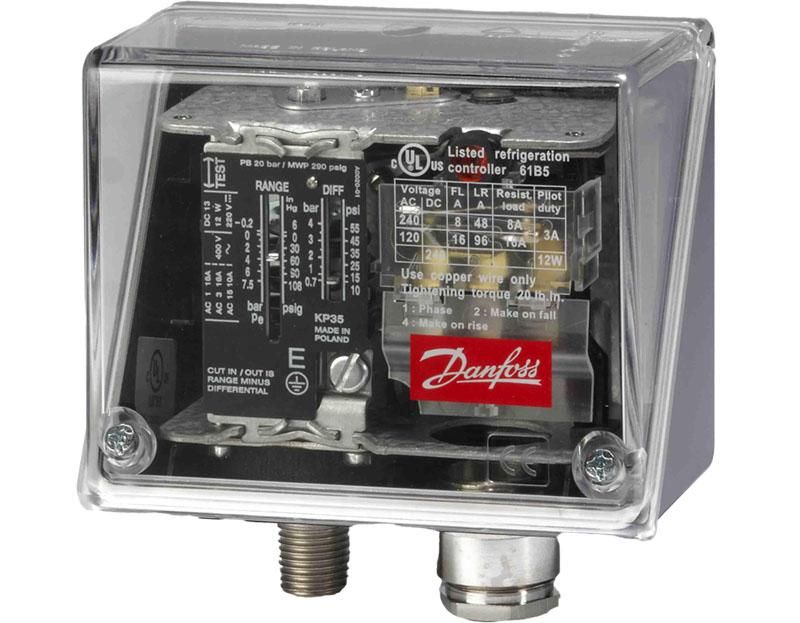

kp-rele-davleniya-diapazon-nastrojki-ot-04-do-20-bar

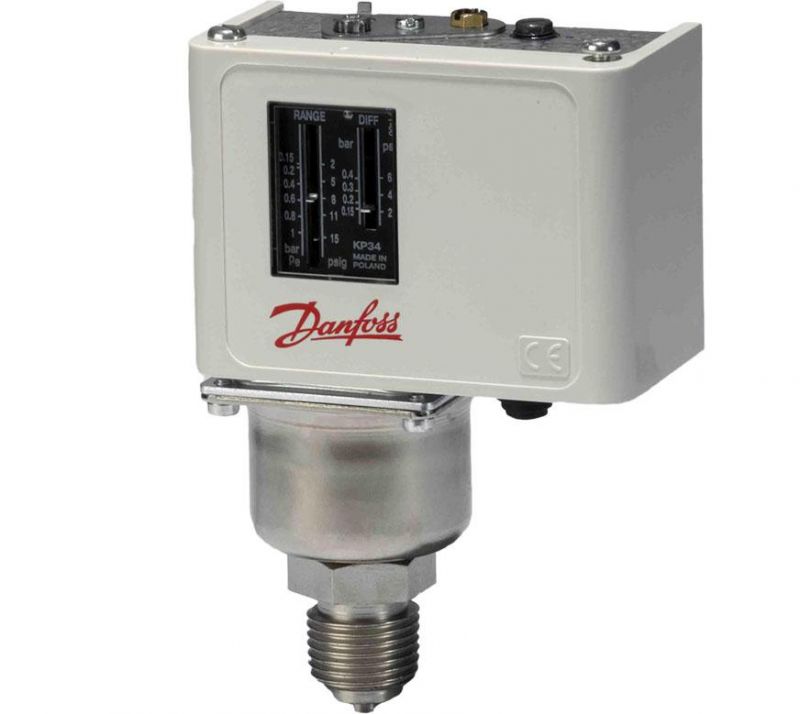

kp-rele-davleniya-dlya-legkoj-promyshlennosti-02-do-21-bar

Доступные для заказа модификации - KP, Реле давления для легкой промышленности

Код заказа	Тип	Макс. давление, бар	Диапазон нас, бар	Дифференциал, бар	Класс защиты	Присоединение
060-110866	KP 36	17 bar	2 – 14 bar	0.7 – 4 bar	IP 33	G 1/4
060-112866	KP 36	17 bar	2 – 14 bar	0.7 – 4 bar	IP 30	G 1/4
060-113366	KP 35	17 bar	-0.2 – 7.5 bar	0.7 – 4 bar	IP 33	G 1/4
060-113466	KP 35	17 bar	-0.2 – 7.5 bar	0.7 – 4 bar	IP 30	G 1/4
060-113766	KP 36	17 bar	2 – 14 bar	0.7 – 4 bar	IP 30	G 1/4
060-113966	KP 36	17 bar	2 – 14 bar	0.7 – 4 bar	IP 30	G 1/4
060-122166	KP 36	17 bar	4 – 12 bar	0.5 – 1.6 bar	IP 33	G 1/4
060-215966	KP 36	17 bar	1 – 10.5 bar	0.7 – 4 bar	IP 30	G 1/2
060-216466	KP34	4 bar	0.14 – 1.07 bar	0.14 – 0.42 bar	IP 30	G 1/2
060-216666	KP 35	17 bar	0.4 – 3.5 bar	0.4 – 2.2 bar	IP 30	G 1/2
060-500166	KP 36	17 bar	2 – 14 bar	0.7 – 4 bar	IP 30	NPT 1/4-18
060-504766	KP 35	17 bar	-0.2 – 7.5 bar	0.7 – 4 bar	IP 30	G 1/4
060-536566	KP 35	17 bar	-	0, 7 bar	IP 30	G 1/4
060-538666	KP 35	17 bar	-0.2 – 7.5 bar	0.7 – 4 bar	IP 33	G 1/4
060-538766	KP 36	17 bar	2 – 14 bar	0.7 – 4 bar	IP 33	G 1/4
