Термостатичний клапан AVTA


Термостатичний клапан – вид регулюючої арматури, що контролює витрату середовища залежно від її температури. Данська компанія Danfoss виробляє різні види клапанів для різних середовищ, умов експлуатації та технічних завдань. Модель AVTA – надійний та компактний продукт із високою пропускною здатністю, широким діапазоном регулювання.


Пристрій та принцип дії


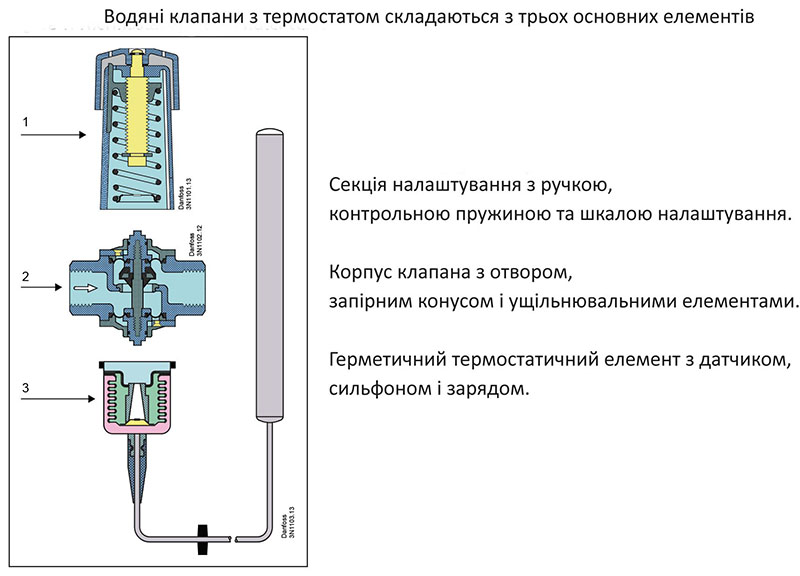

Клапан типу AVTA є простим механічним пристроєм із зовнішнім термочутливим елементом, заповненим стиснутим газом або парою. Прилад складається з:

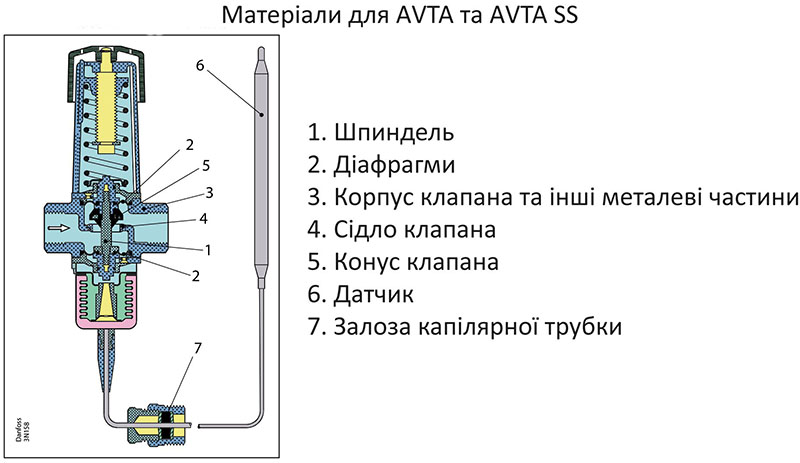

  • термочутливого елемента (герметичного балона з наповнювачем, з'єднаного із сильфоном капілярною трубкою);
  • сильфона з діафрагмою та пружинами;
  • настановної секції;
  • маховик для регулювання;
  • настановної шкали;
  • корпуса.
При монтажі приладу на шкалі установки вибирають необхідний температурний діапазон. Цей спеціально розроблений датчик вловлює коливання t робочого середовища. При її підвищенні стиснутий газ/пар у головці термочутливого елемента розширюється та його тиск підвищується.

Механічна дія за допомогою капілярної трубки передається на діафрагму клапана. Під впливом тиску наповнювача вона деформується, переміщуючи стрижень. Останній, своєю чергою, зрушує діафрагму, відкриваючи шлях охолоджуючої рідини. Що температура, то потік більше.

З іншого боку протидіє тиск на мембрану надає пружина уставки. Її стиск регулюється маховичком і залежить від потрібної температури робочого середовища. Коли обидві сили перебувають у рівновазі, клапан перебуває у нейтральному положенні. Якщо рівновага зміщується, стрижень рухається, відкриваючи або закриваючи клапан.

Такий простий механізм дії забезпечує надійність функціонування системи, а простота конструкції – тривалий термін експлуатації.

Переваги пристосування


Прилад має кілька модифікацій, що дозволяють максимально точно підібрати модель для конкретних технічних рішень, але всі вони мають цілу низку незаперечних переваг:
  • відсутність потреби в електроживленні – енергонезалежність;
  • точне регулювання температурного режиму;
  • захист від забруднення – на вході рекомендується встановлювати сітчастий дрібнокомірчастий фільтр, але і клапан здатний самоочищатися, регулюючи потік робочого середовища та вимивання домішок;
  • нечутливість до коливань тиску – розвантажена конструкція пристрою;
  • можливість встановлення датчика в будь-якому місці з температурою середовища, що відрізняється, навколишній клапан;
  • мінімальна витрата робочого середовища, що забезпечує байпас клапан;
  • простота монтажу та обслуговування;
  • доступна вартість, що швидко окупається.
Промисловий клапан AVTA відмінно зарекомендував себе в системах, що охолоджують різної потужності, так як в сучасних технологічних схемах популярністю користуються регулятори прямої дії (без подачі енергії з поза) і працюють за пропорційним законом.


Технічні характеристики та модифікації


Пристрій цього типу має кілька модифікацій (AVTA 10, AVTA 15, AVTA 20, AVTA 25), які відрізняються деякими параметрами:
  • діапазоном регулювання;
  • максимальною температурою датчика;
  • розмірами пристосування;
  • довжиною капілярної трубки.
  • Але є й загальні всім моделей технічні характеристики:
  • Δp – від 0 до 10 бар;
  • р max на датчик – 25 бар;
  • t робочого середовища - від -25 до -130 ° С;
  • kvs - 1,9-5,5 м3/год;
  • корпус – латуневий (для неагресивних середовищ);
  • тип приєднання – різьбовий.
Залежно від умов роботи приладу можна замовляти різні типи наповнювача чутливого датчика, матеріалу корпусу та виду кріплення.

Галузь застосування


Термочутливі клапани типу AVTA використовуються в системах охолодження та встановлюються в:
  • вакуумні насоси;
  • компресорах;
  • агрегати хімчистки;
  • гідравлічні станції і т.д.
Завдяки застосуванню регулюючої арматури продовжується термін експлуатації механізмів, забезпечується комфортний тепловий режим функціонування вузлів та агрегатів, підтримується їх ККД, мінімальна витрата робочого середовища.

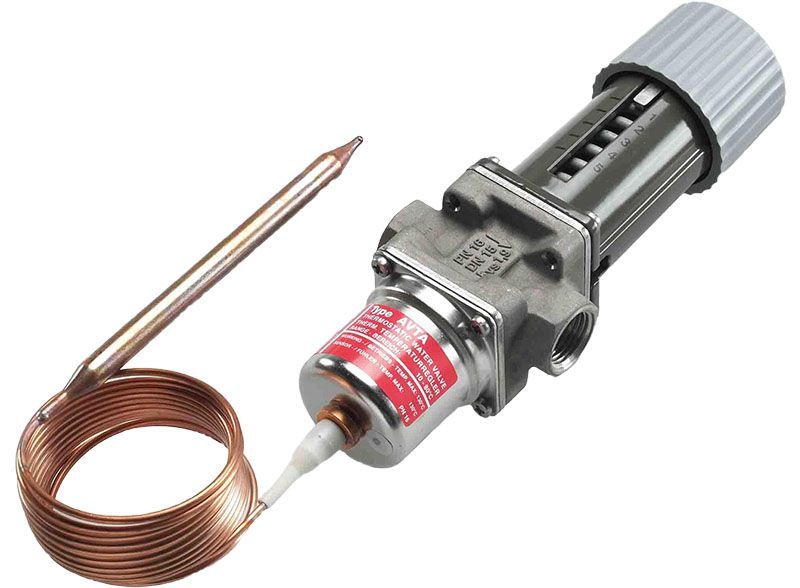

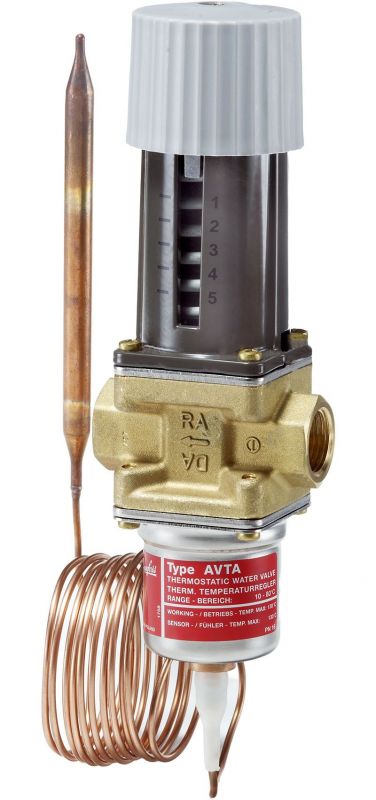

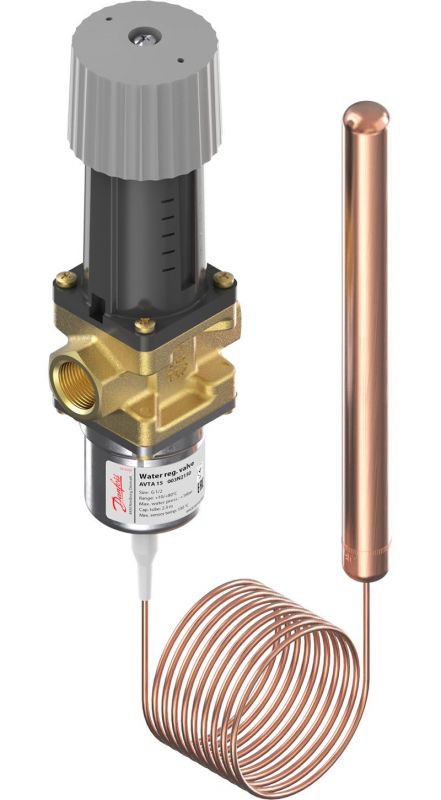

Зображення - AVTA, Термостатичні клапани з керуванням від термореле та датчиком
termostaticheskij-vodyanoj-klapan-ekonomichnost-i-effektivnost-ekspluatatsii-maksimizirovany
avta-termostaticheskie-klapany-s-upravleniem-ot-termorele
termostaticheskij-vodyanoj-klapan-tipa-avta-s-upravleniem-ot-termorele-s-temperaturno-chuvstvitelnym-datchikom
Доступні для замовлення модифікації - AVTA, Термостатичні клапани з керуванням від термореле та датчиком
Код замовлення Тип Приєднання Kv, m3/h Діапазон регулювання Макс. температура датчика Макс. тиск на датчику Довжина кап. трубки, м Розмір датчика, мм
003N0031 AVTA 20 G 3/4 3.4 m3/h 25 ... 65°C 90°C 25 бар 2 m 18х210
003N0032 AVTA 25 G 1 5,5 m3/h 25 ... 65°C 90°C 25 бар 5 m 18х210
003N0034 AVTA 15 G 1/2 1.9 m3/h 25 ... 65°C 90°C 25 бар 5 m 9,5х190
003N0041 AVTA 15 G 1/2 1.9 m3/h 25 ... 65°C 90°C 25 бар 2 m 18х210
003N0042 AVTA 15 G 1/2 1.9 m3/h 0 ... 30°C 57°C 25 бар 2 m 9,5х190
003N0043 AVTA 20 G 3/4 3.4 m3/h 0 ... 30°C 57°C 25 бар 2 m 9,5х190
003N0045 AVTA 15 G 1/2 1.9 m3/h 25 ... 65°C 90°C 25 бар 2 m 9,5х190
003N0046 AVTA 20 G 3/4 3.4 m3/h 25 ... 65°C 90°C 25 бар 2 m 9,5х190
003N0047 AVTA 25 G 1 5,5 m3/h 25 ... 65°C 90°C 25 бар 2 m 9,5х190
003N0107 AVTA 15 G 1/2 1.9 m3/h 10 ... 80°C 130°C 25 бар 2,3 m 9,5х160
003N0108 AVTA 20 G 3/4 3.4 m3/h 10 ... 80°C 130°C 25 бар 2,3 m 9,5х160
003N0109 AVTA 25 G 1 5,5 m3/h 10 ... 80°C 130°C 25 бар 2,3 m 9,5х160
003N0115 AVTA 15 G 1/2 1.9 m3/h 10 - 80 °C 130 °C 25 bar 2300 mm 9.5x150 mm
003N0299 AVTA 15 G 1/2 1.9 m3/h 25 ... 65°C 90°C 25 бар 2 m 9,5х190
003N0907 AVTA 15 G 1/2 1.9 m3/h 40 - 110 °C 130 °C 25 bar 2300 mm 9.5x150 mm
003N0909 AVTA 25 G 1 - 40 - 110 °C 130 °C 25 bar 2300 mm 9.5x150 mm
003N1132 AVTA 10 G 3/8 1,4 m3/h 0 ... 30°C 57°C 25 бар 2 m 18х210
003N1144 AVTA 10 G 3/8 1,4 m3/h 10 ... 80°C 130°C 25 бар 2,3 m 9,5х160
003N1162 AVTA 10 G 3/8 1,4 m3/h 25 ... 65°C 90°C 25 бар 2 m 18х210
003N1182 AVTA 10 G 3/8 1,4 m3/h 50 ... 90°C 125°C 25 бар 2 m 18х210
003N1710 AVTA 15 G 1/2 1.9 m3/h 25 - 65 °C 130 °C 25 bar 2000 mm 9.5x180 mm
003N2114 AVTA 15 G 1/2 1.9 m3/h 10 - 80 °C 130 °C 25 bar 2000 mm 9.5x150 mm
003N2119 AVTA 15 G 1/2 1.9 m3/h 50 - 90 °C 130 °C 25 bar 540 mm 9.5x150 mm
003N2132 AVTA 15 G 1/2 1.9 m3/h 0 ... 30°C 57°C 25 бар 2 m 18х210
003N2133 AVTA 15 G 1/2 1.9 m3/h 0 - 30 °C 57 °C 25 bar 2000 mm 18x210 mm
003N2150 AVTA 15 G 1/2 1.9 m3/h 10 ... 80°C 130°C 25 бар 2,3 m 9,5х160
003N2151 AVTA 15 G 1/2 1.9 m3/h 0 - 30 °C 57 °C 25 bar 2000 mm 18x210 mm
003N2161 AVTA 15 G 1/2 1.9 m3/h 25 - 65 °C 90 °C 25 bar 2000 mm 18x210 mm
003N2162 AVTA 15 G 1/2 1.9 m3/h 25 ... 65°C 90°C 25 бар 2 m 18х210
003N2165 AVTA 15 G 1/2 1.9 m3/h -25 - 130 °C 90 °C 25 bar 2000 mm 9.5x180 mm
003N2169 AVTA 15 G 1/2 1.9 m3/h 25 - 65 °C 90 °C 25 bar 2000 mm 18x210 mm
003N2182 AVTA 15 G 1/2 1.9 m3/h 50 ... 90°C 125°C 25 бар 2 m 18х210
003N2202 AVTA 15 G 1/2 1.9 m3/h 50 - 90 °C 125 °C 25 bar 2000 mm 18x210 mm
003N2212 AVTA 15 G 1/2 1.9 m3/h 50 - 90 °C 125 °C 25 bar 2000 mm 18x210 mm
003N2213 AVTA 15 G 1/2 1.9 m3/h 50 - 90 °C 125 °C 25 bar 2000 mm 18x210 mm
003N2214 AVTA 15 G 1/2 1.9 m3/h -25 - 130 °C 125 °C 25 bar 2000 mm 18x210 mm
003N2299 AVTA 15 G 1/2 1.9 m3/h 25 - 65 °C 90 °C 25 bar 2000 mm 9.5x180 mm
003N2303 AVTA 15 G 1/2 1.9 m3/h -25 - 130 °C 130 °C 25 bar 2000 mm 9.5x150 mm
003N2304 AVTA 15 G 1/2 1.9 m3/h 10 - 80 °C 130 °C 25 bar 2000 mm 9.5x150 mm
003N2305 AVTA 15 G 1/2 1.9 m3/h -25 - 130 °C 130 °C 25 bar 2000 mm 9.5x150 mm
003N3109 AVTA 20 G 3/4 3.4 m3/h 10 - 80 °C 130 °C 25 bar 2300 mm 9.5x150 mm
003N3132 AVTA 20 G 3/4 3.4 m3/h 0 ... 30°C 57°C 25 бар 2 m 18х210
003N3150 AVTA 20 G 3/4 3.4 m3/h 10 - 80 °C 130 °C 25 bar 2300 mm 9.5x150 mm
003N3162 AVTA 20 G 3/4 3.4 m3/h 25 ... 65°C 90°C 25 бар 2 m 18х210
003N3165 AVTA 20 G 3/4 3.4 m3/h 25 ... 65°C 90°C 25 бар 5 m 18х210
003N3170 AVTA 20 G 3/4 3.4 m3/h 10 - 80 °C 130 °C 25 bar 2300 mm 9.5x150 mm
003N3171 AVTA 20 G 3/4 3.4 m3/h 10 ... 110°C 130°C 25 бар 2,3 m 9.5x150
003N3173 AVTA 20 G 3/4 3.4 m3/h 25 - 65 °C 90 °C 25 bar 2000 mm 18x210 mm
003N3182 AVTA 20 G 3/4 3.4 m3/h 50 ... 90°C 125°C 25 бар 2 m 18х210
003N3184 AVTA 20 G 3/4 3.4 m3/h 50 - 90 °C 125 °C 25 bar 4000 mm 18x210 mm
003N3190 AVTA 20 G 3/4 3.4 m3/h 50 - 90 °C 125 °C 25 bar 2000 mm 18x210 mm
003N4132 AVTA 25 G 1 5,5 m3/h 0 ... 30°C 57°C 25 бар 2 m 18х210
003N4150 AVTA 25 G 1 5.5 m3/h 10 - 80 °C 130 °C 25 bar 2300 mm 9.5x150 mm
003N4162 AVTA 25 G 1 5,5 m3/h 25 ... 65°C 90°C 25 бар 2 m 18х210
003N4164 AVTA 25 G 1 5.5 m3/h 25 - 65 °C 90 °C 25 bar 2000 mm 18x210 mm
003N4165 AVTA 25 G 1 5,5 m3/h 25 ... 65°C 90°C 25 бар 5 m 18 x 210
003N4175 AVTA 25 G 1 5.5 m3/h 10 - 80 °C 130 °C 25 bar 2300 mm 9.5x150 mm
003N4182 AVTA 25 G 1 5,5 m3/h 50 ... 90°C 125°C 25 бар 2 m 18х210
003N4183 AVTA 25 G 1 5,5 m3/h 50 ... 90°C 125°C 25 бар 2 m 18х210
003N5052 AVTA 15 G 1/2 1.9 m3/h 25 - 65 °C 130 °C 25 bar 2000 mm 18x210 mm
003N5055 AVTA 20 G 3/4 3.4 m3/h 50 - 90 °C 125 °C 25 bar 2000 mm 18x210 mm
003N5058 AVTA 15 G 1/2 1.9 m3/h 25 - 65 °C 90 °C 25 bar 2000 mm 18x210 mm
003N6100 AVTA 15 NPT 1/2 1.9 m3/h -25 - 130 °C - 25 bar - -
003N6115 AVTA 15 NPT, 1/2-14 1.9 m3/h 10 - 80 °C 130 °C 25 bar 2300 mm 9.5x150 mm
003N6132 AVTA 15 NPT, 1/2-14 1.9 m3/h -25 - 130 °C 57 °C 25 bar 2000 mm 18x210 mm
003N6162 AVTA 15 NPT, 1/2-14 1.9 m3/h 25 - 65 °C 90 °C 25 bar 2000 mm 18x210 mm
003N6182 AVTA 15 NPT, 1/2-14 1.9 m3/h 50 - 90 °C 125 °C 25 bar 2000 mm 18x210 mm
003N7100 AVTA 20 NPT, 3/4 3.4 m3/h -25 - 130 °C - 25 bar - -
003N7120 AVTA 20 NPT, 3/4-14 3.4 m3/h 10 - 80 °C 130 °C 25 bar 2300 mm 9.5x150 mm
003N7162 AVTA 20 NPT, 3/4-14 3.4 m3/h 25 - 65 °C 90 °C 25 bar 2000 mm 18x210 mm
003N7182 AVTA 20 NPT, 3/4-14 3.4 m3/h 50 - 90 °C 125 °C 25 bar 2000 mm 18x210 mm
003N8100 AVTA 25 NPT 1 5.5 m3/h -25 - 130 °C - 25 bar - -
003N8125 AVTA 25 NPT 1 5.5 m3/h -25 - 130 °C 130 °C 25 bar 2300 mm 9.5x150 mm
003N8132 AVTA 25 NPT 1 5.5 m3/h -25 - 130 °C 57 °C 25 bar 2000 mm 18x210 mm
003N8162 AVTA 25 NPT 1 5.5 m3/h 25 - 65 °C 90 °C 25 bar 2000 mm 18x210 mm
003N8182 AVTA 25 NPT 1 5.5 m3/h 50 - 90 °C 125 °C 25 bar 2000 mm 18x210 mm
