Термостатический клапан AVTA
Термостатический клапан – вид регулирующей арматуры, контролирующий расход среды в зависимости от ее температуры. Датская компания Danfoss производит различные виды клапанов для разных сред, условий эксплуатации и технических задач. Модель AVTA – надежный и компактный продукт с высокой пропускной способностью, широким диапазоном регулирования.
Устройство и принцип действия

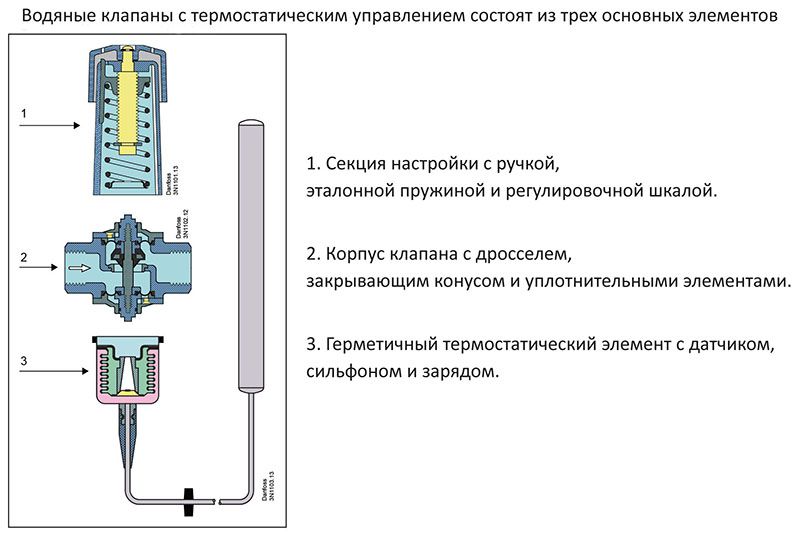

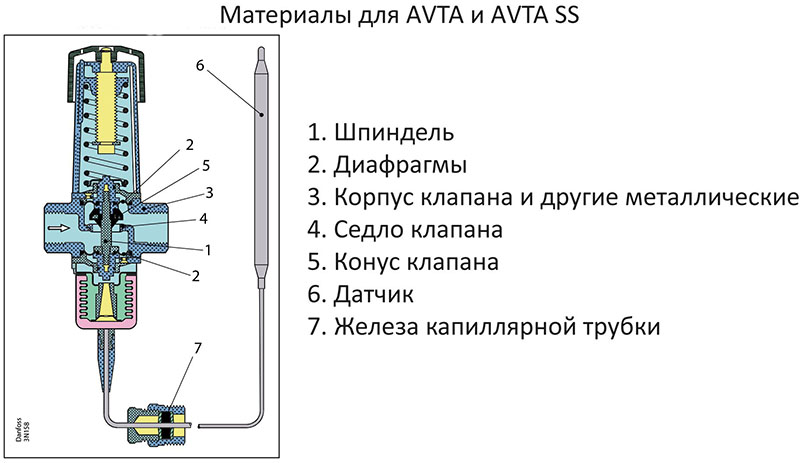

Клапан типа AVTA является простым механическим устройством с наружным термочувствительным элементом, заполненным сжатым газом или паром. Прибор состоит из:
- термочувствительного элемента (герметичного баллона с наполнителем, соединенного с сильфоном капиллярной трубкой);
- сильфона с диафрагмой и пружинами;
- установочной секции;
- маховика для регулировки;
- установочной шкалы;
- корпуса.
При монтаже прибора на установочной шкале выбирают необходимый температурный диапазон. Этот специально разработанный датчик улавливает колебания t рабочей среды. При ее повышении сжатый газ/пар в головке термочувствительного элемента расширяется и его давление повышается.
Механическое воздействие с помощью капиллярной трубки передается на диафрагму клапана. Под действием давления наполнителя она деформируется, перемещая стержень. Последний, в свою очередь, сдвигает диафрагму, открывая путь охлаждающей жидкости. Чем выше температура, тем поток больше.
С другой стороны противодействующее давление на мембрану оказывает пружина уставки. Ее сжатие регулируется маховичком и зависит от нужной температуры рабочей среды. Когда обе силы пребывают в равновесии, клапан находится в нейтральном положении. Если равновесие смещается, то стержень двигается, открывая или закрывая клапан.
Такой простой механизм действия обеспечивает надежность функционирования системы, а простота конструкции – длительный срок эксплуатации.
Преимущества приспособления
Прибор имеет несколько модификаций, позволяющих максимально точно подобрать модель для конкретных технических решений, но все они имеют целый ряд неоспоримых достоинств:
- отсутствие необходимости в электропитании – энергонезависимость;
- точное регулирование температурного режима;
- защита от загрязнения – на входе рекомендуется устанавливать сетчатый мелкоячеистый фильтр, но и клапан способен самоочищаться, регулируя поток рабочей среды и вымывание примесей;
- нечувствительность к колебаниям давления – разгруженная конструкция устройства;
- возможность установки датчика в любом месте с отличающейся температурой среды, окружающей клапан;
- минимальный расход рабочей среды, который обеспечивает байпас клапан;
- простота монтажа и обслуживания;
- доступная стоимость, которая быстро окупается.
Промышленный клапан AVTA отлично зарекомендовал себя в охлаждающих системах разной мощности, так как в современных технологических схемах популярностью пользуются регуляторы прямого действия (без подачи энергии из вне) и работающие по пропорциональному закону.
Технические характеристики и модификации
Устройство этого типа имеет несколько модификаций (AVTA 10, AVTA 15, AVTA 20, AVTA 25), которые различаются некоторыми параметрами:
- диапазоном регулирования;
- максимальной температурой датчика;
- размерами приспособления;
- длиной капиллярной трубки.
Но есть и общие для всех моделей технические характеристики:
- Δp – от 0 до 10 бар;
- р max на датчик – 25 бар;
- t рабочей среды – от -25 до -130°С;
- kvs – 1,9-5,5 м3/ч;
- корпус – латуневый (для неагрессивных сред);
- тип присоединения – резьбовой.
В зависимости от условий работы прибора можно заказывать разные типы наполнителя чувствительного датчика, материала корпуса и вида крепления.
Область применения
Термочувствительные клапаны типа AVTA используются в системах охлаждения и устанавливаются в:
- вакуумных насосах;
- компрессорах;
- агрегатах химчистки;
- гидравлических станциях и т.д.
Благодаря применению регулирующей арматуры продлевается срок эксплуатации механизмов, обеспечивается комфортный тепловой режим функционирования узлов и агрегатов, поддерживается их КПД, минимальный расход рабочей среды.
Документация для - AVTA, Термостатические клапаны с управлением от термореле с температурно-чувствительным датчиком
Изображения - AVTA, Термостатические клапаны с управлением от термореле с температурно-чувствительным датчиком
Доступные для заказа модификации - AVTA, Термостатические клапаны с управлением от термореле с температурно-чувствительным датчиком
Код заказа | Тип | Присоэдинение | Kv, m3/h | Диапазон регулирования | Макс. температура датчика | Макс. давление на датчике | Длина кап. трубки, м | Размер датчика, мм |
003N0031 | AVTA 20 | G 3/4 | 3.4 m3/h | 25 ... 65°C | 90°C | 25 бар | 1 m | 18х210 |
003N0032 | AVTA 25 | G 1 | 5,5 m3/h | 25 ... 65°C | 90°C | 25 бар | 5 m | 18х210 |
003N0034 | AVTA 15 | G 1/2 | 1.9 m3/h | 25 ... 65°C | 90°C | 25 бар | 5 m | 9,5х190 |
003N0041 | AVTA 15 | G 1/2 | 1.9 m3/h | 25 ... 65°C | 90°C | 25 бар | 1 m | 18х210 |
003N0042 | AVTA 15 | G 1/2 | 1.9 m3/h | 0 ... 30°C | 57°C | 25 бар | 1 m | 9,5х190 |
003N0043 | AVTA 20 | G 3/4 | 3.4 m3/h | 0 ... 30°C | 57°C | 25 бар | 1 m | 9,5х190 |
003N0045 | AVTA 15 | G 1/2 | 1.9 m3/h | 25 ... 65°C | 90°C | 25 бар | 1 m | 9,5х190 |
003N0046 | AVTA 20 | G 3/4 | 3.4 m3/h | 25 ... 65°C | 90°C | 25 бар | 1 m | 9,5х190 |
003N0047 | AVTA 25 | G 1 | 5,5 m3/h | 25 ... 65°C | 90°C | 25 бар | 1 m | 9,5х190 |
003N0107 | AVTA 15 | G 1/2 | 1.9 m3/h | 10 ... 80°C | 130°C | 25 бар | 2,3 m | 9,5х160 |
003N0108 | AVTA 20 | G 3/4 | 3.4 m3/h | 10 ... 80°C | 130°C | 25 бар | 2,3 m | 9,5х160 |
003N0109 | AVTA 25 | G 1 | 5,5 m3/h | 10 ... 80°C | 130°C | 25 бар | 2,3 m | 9,5х160 |
003N0115 | AVTA 15 | G 1/2 | 1.9 m3/h | 10 - 80 °C | 130 °C | 25 bar | 2300 mm | 9.5x150 mm |
003N0299 | AVTA 15 | G 1/2 | 1.9 m3/h | 25 ... 65°C | 90°C | 25 бар | 1 m | 9,5х190 |
003N0907 | AVTA 15 | G 1/2 | 1.9 m3/h | 40 - 110 °C | 130 °C | 25 bar | 2300 mm | 9.5x150 mm |
003N0909 | AVTA 25 | G 1 | - | 40 - 110 °C | 130 °C | 25 bar | 2300 mm | 9.5x150 mm |
003N1132 | AVTA 10 | G 3/8 | 1,4 m3/h | 0 ... 30°C | 57°C | 25 бар | 1 m | 18х210 |
003N1144 | AVTA 10 | G 3/8 | 1,4 m3/h | 10 ... 80°C | 130°C | 25 бар | 2,3 m | 9,5х160 |
003N1162 | AVTA 10 | G 3/8 | 1,4 m3/h | 25 ... 65°C | 90°C | 25 бар | 1 m | 18х210 |
003N1182 | AVTA 10 | G 3/8 | 1,4 m3/h | 50 ... 90°C | 125°C | 25 бар | 1 m | 18х210 |
003N1710 | AVTA 15 | G 1/2 | 1.9 m3/h | 25 - 65 °C | 130 °C | 25 bar | 2000 mm | 9.5x180 mm |
003N2114 | AVTA 15 | G 1/2 | 1.9 m3/h | 10 - 80 °C | 130 °C | 25 bar | 2000 mm | 9.5x150 mm |
003N2119 | AVTA 15 | G 1/2 | 1.9 m3/h | 50 - 90 °C | 130 °C | 25 bar | 540 mm | 9.5x150 mm |
003N2132 | AVTA 15 | G 1/2 | 1.9 m3/h | 0 ... 30°C | 57°C | 25 бар | 1 m | 18х210 |
003N2133 | AVTA 15 | G 1/2 | 1.9 m3/h | 0 - 30 °C | 57 °C | 25 bar | 2000 mm | 18x210 mm |
003N2150 | AVTA 15 | G 1/2 | 1.9 m3/h | 10 ... 80°C | 130°C | 25 бар | 2,3 m | 9,5х160 |
003N2151 | AVTA 15 | G 1/2 | 1.9 m3/h | 0 - 30 °C | 57 °C | 25 bar | 2000 mm | 18x210 mm |
003N2161 | AVTA 15 | G 1/2 | 1.9 m3/h | 25 - 65 °C | 90 °C | 25 bar | 2000 mm | 18x210 mm |
003N2162 | AVTA 15 | G 1/2 | 1.9 m3/h | 25 ... 65°C | 90°C | 25 бар | 1 m | 18х210 |
003N2165 | AVTA 15 | G 1/2 | 1.9 m3/h | -25 - 130 °C | 90 °C | 25 bar | 2000 mm | 9.5x180 mm |
003N2169 | AVTA 15 | G 1/2 | 1.9 m3/h | 25 - 65 °C | 90 °C | 25 bar | 2000 mm | 18x210 mm |
003N2182 | AVTA 15 | G 1/2 | 1.9 m3/h | 50 ... 90°C | 125°C | 25 бар | 1 m | 18х210 |
003N2202 | AVTA 15 | G 1/2 | 1.9 m3/h | 50 - 90 °C | 125 °C | 25 bar | 2000 mm | 18x210 mm |
003N2212 | AVTA 15 | G 1/2 | 1.9 m3/h | 50 - 90 °C | 125 °C | 25 bar | 2000 mm | 18x210 mm |
003N2213 | AVTA 15 | G 1/2 | 1.9 m3/h | 50 - 90 °C | 125 °C | 25 bar | 2000 mm | 18x210 mm |
003N2214 | AVTA 15 | G 1/2 | 1.9 m3/h | -25 - 130 °C | 125 °C | 25 bar | 2000 mm | 18x210 mm |
003N2299 | AVTA 15 | G 1/2 | 1.9 m3/h | 25 - 65 °C | 90 °C | 25 bar | 2000 mm | 9.5x180 mm |
003N2303 | AVTA 15 | G 1/2 | 1.9 m3/h | -25 - 130 °C | 130 °C | 25 bar | 2000 mm | 9.5x150 mm |
003N2304 | AVTA 15 | G 1/2 | 1.9 m3/h | 10 - 80 °C | 130 °C | 25 bar | 2000 mm | 9.5x150 mm |
003N2305 | AVTA 15 | G 1/2 | 1.9 m3/h | -25 - 130 °C | 130 °C | 25 bar | 2000 mm | 9.5x150 mm |
003N3109 | AVTA 20 | G 3/4 | 3.4 m3/h | 10 - 80 °C | 130 °C | 25 bar | 2300 mm | 9.5x150 mm |
003N3132 | AVTA 20 | G 3/4 | 3.4 m3/h | 0 ... 30°C | 57°C | 25 бар | 1 m | 18х210 |
003N3150 | AVTA 20 | G 3/4 | 3.4 m3/h | 10 - 80 °C | 130 °C | 25 bar | 2300 mm | 9.5x150 mm |
003N3162 | AVTA 20 | G 3/4 | 3.4 m3/h | 25 ... 65°C | 90°C | 25 бар | 1 m | 18х210 |
003N3165 | AVTA 20 | G 3/4 | 3.4 m3/h | 25 ... 65°C | 90°C | 25 бар | 5 m | 18х210 |
003N3170 | AVTA 20 | G 3/4 | 3.4 m3/h | 10 - 80 °C | 130 °C | 25 bar | 2300 mm | 9.5x150 mm |
003N3171 | AVTA 20 | G 3/4 | 3.4 m3/h | 10 ... 110°C | 130°C | 25 бар | 2,3 m | 9.5x150 |
003N3173 | AVTA 20 | G 3/4 | 3.4 m3/h | 25 - 65 °C | 90 °C | 25 bar | 2000 mm | 18x210 mm |
003N3182 | AVTA 20 | G 3/4 | 3.4 m3/h | 50 ... 90°C | 125°C | 25 бар | 1 m | 18х210 |
003N3184 | AVTA 20 | G 3/4 | 3.4 m3/h | 50 - 90 °C | 125 °C | 25 bar | 4000 mm | 18x210 mm |
003N3190 | AVTA 20 | G 3/4 | 3.4 m3/h | 50 - 90 °C | 125 °C | 25 bar | 2000 mm | 18x210 mm |
003N4132 | AVTA 25 | G 1 | 5,5 m3/h | 0 ... 30°C | 57°C | 25 бар | 1 m | 18х210 |
003N4150 | AVTA 25 | G 1 | 5.5 m3/h | 10 - 80 °C | 130 °C | 25 bar | 2300 mm | 9.5x150 mm |
003N4162 | AVTA 25 | G 1 | 5,5 m3/h | 25 ... 65°C | 90°C | 25 бар | 1 m | 18х210 |
003N4164 | AVTA 25 | G 1 | 5.5 m3/h | 25 - 65 °C | 90 °C | 25 bar | 2000 mm | 18x210 mm |
003N4165 | AVTA 25 | G 1 | 5,5 m3/h | 25 ... 65°C | 90°C | 25 бар | 5 m | 18 x 210 |
003N4175 | AVTA 25 | G 1 | 5.5 m3/h | 10 - 80 °C | 130 °C | 25 bar | 2300 mm | 9.5x150 mm |
003N4182 | AVTA 25 | G 1 | 5,5 m3/h | 50 ... 90°C | 125°C | 25 бар | 1 m | 18х210 |
003N4183 | AVTA 25 | G 1 | 5,5 m3/h | 50 ... 90°C | 125°C | 25 бар | 1 m | 18х210 |
003N5052 | AVTA 15 | G 1/2 | 1.9 m3/h | 25 - 65 °C | 130 °C | 25 bar | 2000 mm | 18x210 mm |
003N5055 | AVTA 20 | G 3/4 | 3.4 m3/h | 50 - 90 °C | 125 °C | 25 bar | 2000 mm | 18x210 mm |
003N5058 | AVTA 15 | G 1/2 | 1.9 m3/h | 25 - 65 °C | 90 °C | 25 bar | 2000 mm | 18x210 mm |
003N6100 | AVTA 15 | NPT 1/2 | 1.9 m3/h | -25 - 130 °C | - | 25 bar | - | - |
003N6115 | AVTA 15 | NPT, 1/2-14 | 1.9 m3/h | 10 - 80 °C | 130 °C | 25 bar | 2300 mm | 9.5x150 mm |
003N6132 | AVTA 15 | NPT, 1/2-14 | 1.9 m3/h | -25 - 130 °C | 57 °C | 25 bar | 2000 mm | 18x210 mm |
003N6162 | AVTA 15 | NPT, 1/2-14 | 1.9 m3/h | 25 - 65 °C | 90 °C | 25 bar | 2000 mm | 18x210 mm |
003N6182 | AVTA 15 | NPT, 1/2-14 | 1.9 m3/h | 50 - 90 °C | 125 °C | 25 bar | 2000 mm | 18x210 mm |
003N7100 | AVTA 20 | NPT, 3/4 | 3.4 m3/h | -25 - 130 °C | - | 25 bar | - | - |
003N7120 | AVTA 20 | NPT, 3/4-14 | 3.4 m3/h | 10 - 80 °C | 130 °C | 25 bar | 2300 mm | 9.5x150 mm |
003N7162 | AVTA 20 | NPT, 3/4-14 | 3.4 m3/h | 25 - 65 °C | 90 °C | 25 bar | 2000 mm | 18x210 mm |
003N7182 | AVTA 20 | NPT, 3/4-14 | 3.4 m3/h | 50 - 90 °C | 125 °C | 25 bar | 2000 mm | 18x210 mm |
003N8100 | AVTA 25 | NPT 1 | 5.5 m3/h | -25 - 130 °C | - | 25 bar | - | - |
003N8125 | AVTA 25 | NPT 1 | 5.5 m3/h | -25 - 130 °C | 130 °C | 25 bar | 2300 mm | 9.5x150 mm |
003N8132 | AVTA 25 | NPT 1 | 5.5 m3/h | -25 - 130 °C | 57 °C | 25 bar | 2000 mm | 18x210 mm |
003N8162 | AVTA 25 | NPT 1 | 5.5 m3/h | 25 - 65 °C | 90 °C | 25 bar | 2000 mm | 18x210 mm |
003N8182 | AVTA 25 | NPT 1 | 5.5 m3/h | 50 - 90 °C | 125 °C | 25 bar | 2000 mm | 18x210 mm |
