Кожух клапана типа WVS, WVTS, WVH


Регуляторы конденсационного давления (водяные клапаны), типов WVFX и WVS используются для регулирования потока воды в холодильных установках с водяным охлаждением конденсаторов. Регуляторы давления конденсации (водяные клапаны) обеспечивают регулирование давления конденсации в определенных пределах во время работы. При остановке холодильной установки поток охлаждающей воды автоматически перекрывается. Регуляторы давления конденсации (водяные клапаны) можно использовать с легковоспламеняющимися хладагентами. Двойное уплотнение между хладагентом и водопроводом гарантирует, что в случае повреждения сильфона и утечки хладагента он не сможет попасть в воду. Это существенно ограничивает опасное воздействие. Это означает, что клапан можно использовать вместе с двустенным теплообменником, а водяной контур в такой системе не следует рассматривать как часть установки для легковоспламеняющихся хладагентов. (EN378-1:2008, пункт 4.4.2.2).


Особенности корпуса

  • Рабочая среда: пресная вода и нейтральный рассол;
  • Не требует электропитания – самодействующий;
  • Открывается при повышении давления конденсации;
  • Полный диапазон затрат от 1,4 до 300 м³/ч;
  • Версия WVFX с низким расходом – 0,63 м³/час, (доступна по запросу);
  • Нечувствительный к грязи;
  • WVFX 10 – 25 доступны в корпусе из нержавеющей стали;
  • Подходит для легковоспламеняющихся хладагентов.

Функции клапана


Импульсы давления конденсации передаются через сильфонный элемент на конус клапана, благодаря чему клапан – даже при очень малых колебаниях давления – способен регулировать количество воды, необходимое конденсатору.

Клапаны разгружены по давлению таким образом, что изменение давления воды не влияет на их настройку.

Для защиты холодильной установки от высокого давления при прекращении подачи воды в конденсатор на стороне высокого давления следует установить предохранительный выключатель типа KP или RT.

Соединения на стороне воды – внутренние BSP, а соединение на стороне нагнетания компрессора – 1∕4 дюйма. / 6 мм факел.. Корпус клапанов WVFX 10 – 25 изготовлен из горячештампованной латуни, а для WVFX 32 – 40 – из чугуна. WVFX 15, WVFX 20 и WVFX 25 также могут поставляться в корпусе из нержавеющей стали.

Все металлические наружные детали клапана имеют поверхностную обработку для защиты от коррозии под действием конденсата. Можно заказать клапан WVFX обратного действия, открывающийся при понижении давления хладагента.

Клапаны обратного действия чаще всего используются в байпасных линиях и тепловых насосах.

Документация для - Кожух клапана WVS, WVTS, WVH
Изображения - Кожух клапана WVS, WVTS, WVH

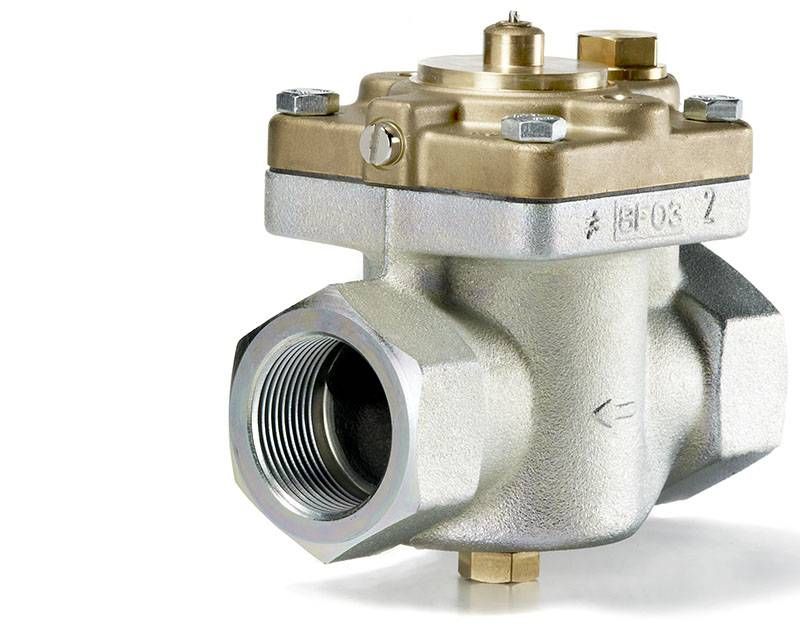

danfoss-korpusa-wvs-wvts
Доступные для заказа модификации - Кожух клапана WVS, WVTS, WVH
Код заказа Тип Присоэдинение Kv, m3/h Диапазон регулирования Макс. температура датчика Макс. давление на датчике Длина кап. трубки, м Размер датчика, мм
016D5032 Кожух клапана WVH G 1 1/4 12,5 m3/h -25 - 90 °C - 10 bar - -
016D5040 Кожух клапана WVH G 1 1/2 21 m3/h -25 - 90 °C - 10 bar - -
016D5050 Кожух клапана WVH 2 in 32 m3/h -25 - 90 °C - 10 bar - -
016D5065 Кожух клапана WVH 2 1/2 in 45 m3/h -25 - 90 °C - 10 bar - -
016D5080 Кожух клапана WVH 3 in 80 m3/h -25 - 90 °C - 10 bar - -
016D5100 Кожух клапана WVH 4 in 125 m3/h -25 - 90 °C - 10 bar - -
016D5150 Корпус для водорегулирующего клапана, WVH 2 in 32 m3/h -25 - 90 °C - 10 bar - -
016D5165 Корпус для водорегулирующего клапана, WVH 2 1/2 in 45 m3/h -25 - 90 °C - 10 bar - -
016D5180 Корпус для водорегулирующего клапана, WVH 3 in 80 m3/h -25 - 90 °C - 10 bar - -
