Термостатический клапан FJVA от Danfoss


Термостатические клапаны от Danfoss (Дания) пользуются большой популярностью в различных отраслях промышленности и народного хозяйства благодаря своей надежности, простоте монтажа, отсутствию затрат на обслуживание и быстрой окупаемости. Компания выпускает различные типы регулирующей арматуры для разных технологических схем и условий эксплуатации. Одним из наиболее востребованных продуктов является клапан прямого действия для систем водяного охлаждения типа FJVA.


Краткое описание устройства

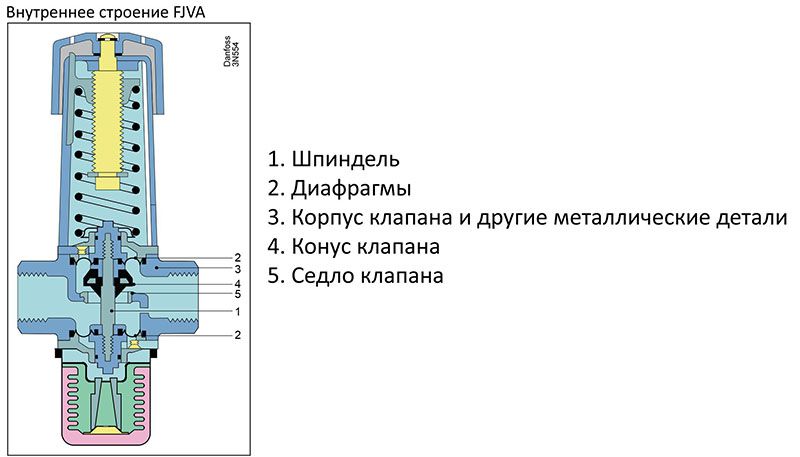

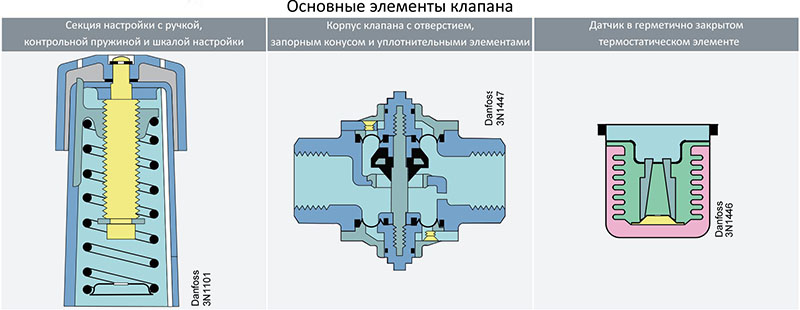

Данный прибор имеет простую и потому надежную конструкцию. Клапан состоит из 2 частей:
  1. Собственно клапана с диафрагмой (выполнена из EPDM), установочной пружиной и конусом.
  2. Термочувствительного датчика. В отличие от других моделей, датчик не выносной, а является частью устройства, собранного в едином корпусе.
Устройство служит для оптимизации работы системы охлаждения, точности регулировки расхода рабочей среды и снижения энергозатрат.

Механизм работы прибора крайне прост и не требует поступления электроэнергии или сжатого воздуха извне. Принцип действия основан на физических законах – повышение температуры вызывает изменение агрегатного состояния наполнителя. Происходит расширение газов или пара, увеличение объема и давления, которое деформирует гибкую мембрану. Она, смещаясь, передвигает шток заслонки, закрывающей/открывающей отверстие.

Чтобы регулировать температуру срабатывания, существует пружина уставки. Она оказывает на диафрагму противодействие. В моделях FJVA можно выставлять необходимую температуру с помощью маховичка установочной секции.

В норме действие на мембрану и противодействие пружины равны, и стержень клапана не двигается. При повышении температуры в системе точка равновесия смещается, шток смещается и открывает ток охлаждающей жидкости. Когда температура в системе достигает нормы, происходит обратный процесс.

Описанный принцип работы применяется для всех типов термостатических клапанов, независимо от области их использования.

Модельный ряд и преимущества устройства


Компания Данфосс предлагает следующие модели линейки:
  • FJVA 15;
  • FJVA 20;
  • FJVA 25.
Они различаются диаметром байпаса – от 2 до 2,5 мм, диапазоном регулирования и пропускной способностью – от 1,9 до 5,5 м3/ч.

Преимуществом продукта, в сравнении с аналогами, являются:
  • широкий модельный ряд;
  • простота устройства и надежность работы;
  • электронезависимость;
  • возможность точной регулировки параметров;
  • разгруженность конструкции;
  • ручное регулирование, что значительно снижает затраты при монтажных работах;
  • защита от загрязнений чувствительного элемента;
  • наличие байпаса, позволяющего снизить расход охлаждающего агента;
  • длительный срок эксплуатации;
  • экономия средств на установку и обслуживание;
  • доступная стоимость и быстрая окупаемость.
Кроме разнообразия моделей этого технического устройства, есть возможность заказать дополнительные приспособления, облегчающие монтаж и эксплуатацию.


Техническая характеристика


Для облегчения выбора модели необходимо знать технические характеристики:
  • Δp – от 0 до 10 бар;
  • р max на датчик – 10 бар;
  • Ду (условный диаметр трубы) – 1025 мм;
  • регулирующий диапазон 0 ...+30°С или +25...+65°С;
  • t рабочей среды – от -25 до -90°С;
  • kvs (коэффициент максимальной пропускной способности) – 1,9-5,5 м3/ч;
  • корпус – латунь, так как устройство работает с нейтральной средой;
  • тип присоединения – резьбовой.
При выборе модели необходимо учитывать следующие параметры:
  • Q объем охлаждающей жидкости (производительность клапана);
  • Δt (°С) перепад температуры охлаждающей среды;
  • Δp разность давления на клапане.
Продукт обладает возможностью регулировки в большом диапазоне и устойчив к колебаниям давления.


В каких отраслях применяется?


Термочувствительные клапаны FJVA применяют в системах охлаждения, гидравлических станциях и устанавливаются на:
  • компрессорах;
  • вакуумных насосах и т.д.
Системы охлаждения технологического оборудования используются в различных отраслях промышленности:
  • пищевой;
  • нефтегазовой;
  • фармацевтической;
  • химической;
  • металлургической и т.д.
Использование термостатических клапанов в системах охлаждения позволяет:
  • применять трубы с меньшим сечением;
  • получить значительную экономию при работе насоса на меньшей скорости и др.
Современные системы охлаждения не могут обойтись без регулировочных клапанов. А бренд Danfoss – это всегда гарантия качества и надежности. Большим преимуществом также является инженерно-техническое сопровождение, помощь в монтировании и обслуживании, обеспечение всей документацией. Только официальные дистрибьютеры компании Danfoss предоставляют весь спектр необходимых услуг.
Изображения - FJVA, Термостатические клапаны с управлением от термореле без датчика
termostaticheskij-vodyanoj-klapan-tipa-fjva-s-upravleniem-ot-termorele-bez-datchika
Доступные для заказа модификации - FJVA, Термостатические клапаны с управлением от термореле без датчика
Код заказа Тип Присоэдинение Kv, m3/h Диапазон регулирования Макс. температура датчика Макс. давление на датчике Длина кап. трубки, м Размер датчика, мм
003N8210 FJVA 15 G 1/2 1.9 m3/h 0 ... 30°C -25°С ... 55 °С 0 ... 10 бар - -
003N8211 AVTA 15 G 1/2 1.9 m3/h 25 ... 65°C -25 - 130 °C 0 ... 10 бар - -
003N8215 AVTA 20 G 3/4 3.4 m3/h 25 ... 65°C -25 - 130 °C 0 ... 10 бар - -
003N8216 AVTA 25 G 1 5,5 m3/h 25 ... 65°C -25°С ... 90 °С 0 ... 10 бар - -
003N8244 FJVA 20 G 3/4 3.4 m3/h 0 ... 30°C -25°С ... 55 °С 0 ... 10 бар - -
003N8245 AVTA 25 G 1 5,5 m3/h 0 ... 30°C -25 - 130 °C 0 ... 10 бар - -
