Термостатичний клапан FJVA від Danfoss


Термостатичні клапани від Danfoss (Данія) користуються великою популярністю в різних галузях промисловості та народного господарства завдяки своїй надійності, простоті монтажу, відсутності витрат на обслуговування та швидкій окупності. Компанія випускає різні типи регулюючої арматури для різних технологічних схем та умов експлуатації. Одним з найбільш популярних продуктів є клапан прямої дії для систем водяного охолодження типу FJVA.


Короткий опис пристрою

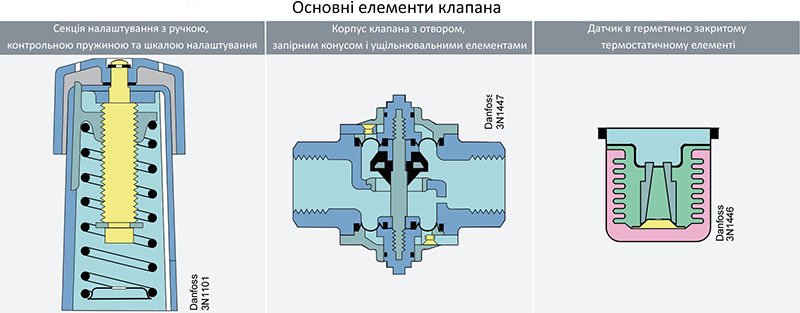

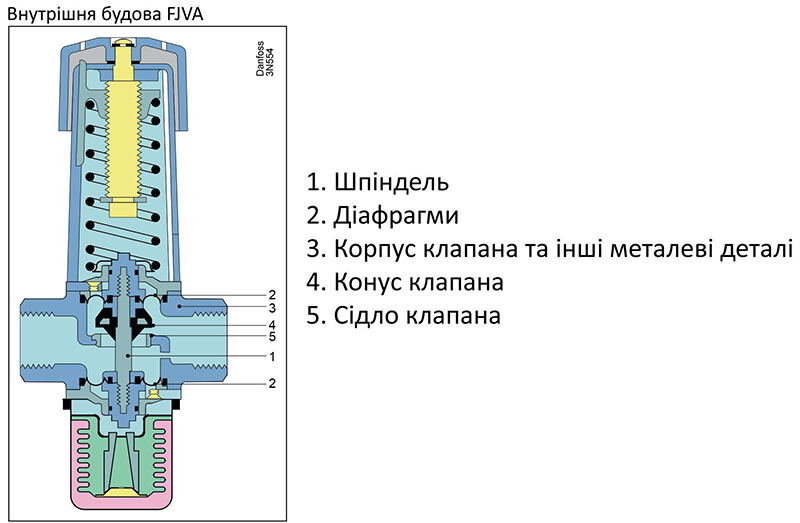

Цей прилад має просту і тому надійну конструкцію. Клапан складається з 2 частин:
  1. Власне клапана з діафрагмою (виконана з EPDM), настановною пружиною та конусом.
  2. Термочутливий датчик. На відміну від інших моделей датчик не виносний, а є частиною пристрою, зібраного в єдиному корпусі.
Пристрій служить для оптимізації роботи системи охолодження, точності регулювання витрати робочого середовища та зниження енерговитрат.

Механізм роботи приладу дуже простий і не вимагає надходження електроенергії або стисненого повітря ззовні. Принцип дії ґрунтується на фізичних законах – підвищення температури викликає зміну агрегатного стану наповнювача. Відбувається розширення газів або пари, збільшення об'єму та тиску, що деформує гнучку мембрану. Вона, зміщуючись, пересуває шток заслінки, що закриває/відкриває отвір.

Щоб регулювати температуру спрацьовування, є пружина уставки. Вона чинить на діафрагму протидію. У моделях FJVA можна виставляти необхідну температуру за допомогою маховичка настановної секції.

В нормі дія на мембрану та протидія пружини рівні, і стрижень клапана не рухається. При підвищенні температури в системі точка рівноваги зміщується, шток зміщується і відкриває струм рідини, що охолоджує. Коли температура в системі досягає норми, відбувається зворотний процес.

Описаний принцип роботи застосовується для всіх типів термостатичних клапанів, незалежно від їх використання.

Модельний ряд та переваги пристрою


Компанія Данфосс пропонує такі моделі лінійки:
  • FJVA 15;
  • FJVA 20;
  • FJVA 25.
Вони відрізняються діаметром байпасу – від 2 до 2,5 мм, діапазоном регулювання та пропускною спроможністю – від 1,9 до 5,5 м3/год.

Перевагою продукту, порівняно з аналогами, є:
  • широкий модельний ряд;
  • простота влаштування та надійність роботи;
  • електронезалежність;
  • можливість точного регулювання параметрів;
  • розвантаженість конструкції;
  • ручне регулювання, що значно знижує витрати під час монтажних робіт;
  • захист від забруднень чутливого елемента;
  • наявність байпасу, що дозволяє знизити витрату охолоджуючого агента;
  • тривалий термін експлуатації;
  • економія коштів на встановлення та обслуговування;
  • доступна вартість та швидка окупність.
Крім різноманітності моделей цього технічного пристрою, є можливість замовити додаткові пристрої, що полегшують монтаж та експлуатацію.


Технічна характеристика


Для полегшення вибору моделі необхідно знати технічні характеристики:
  • Δp – від 0 до 10 бар;
  • р max на датчик – 10 бар;
  • Ду (умовний діаметр труби) – 1025 мм;
  • регулюючий діапазон 0 ... +30 ° С або +25 ... +65 ° С;
  • t робочого середовища - від -25 до -90 ° С;
  • kvs (коефіцієнт максимальної пропускної спроможності) – 1,9-5,5 м3/год;
  • корпус – латунь, оскільки пристрій працює з нейтральним середовищем;
  • тип приєднання – різьбовий.
  • При виборі моделі необхідно враховувати такі параметри:
  • Q об'єм охолоджуючої рідини (продуктивність клапана);
  • Δt (°С) перепад температури охолоджуючого середовища;
  • Δp різницю тиску на клапані.
Продукт має можливість регулювання у великому діапазоні і стійкий до коливань тиску.


У яких галузях застосовується?


Термочутливі клапани FJVA застосовують у системах охолодження, гідравлічних станціях та встановлюються на:
  • компресорах;
  • вакуумні насоси і т.д.
  • Системи охолодження технологічного обладнання використовуються у різних галузях промисловості:
  • харчовий;
  • нафтогазової;
  • фармацевтичної;
  • хімічної;
  • металургійної і т.д.
Використання термостатичних клапанів у системах охолодження дозволяє:
  • застосовувати труби з меншим перерізом;
  • отримати значну економію під час роботи насоса на меншій швидкості та ін.
Сучасні системи охолодження не можуть обійтися без регулювальних клапанів. А бренд Danfoss – це завжди гарантія якості та надійності. Великою перевагою також є інженерно-технічний супровід, допомога у монтуванні та обслуговуванні, забезпечення всією документацією. Тільки офіційні дистриб'ютори Danfoss надають весь спектр необхідних послуг.

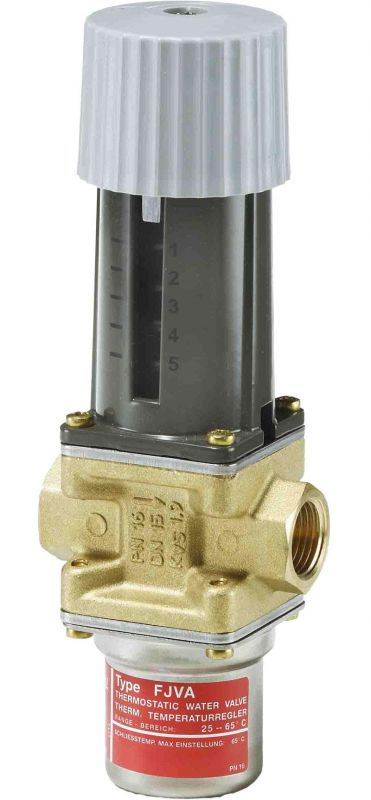

Зображення - FJVA, Термостатичні клапани з керуванням від термореле без датчика
termostaticheskij-vodyanoj-klapan-tipa-fjva-s-upravleniem-ot-termorele-bez-datchika
Доступні для замовлення модифікації - FJVA, Термостатичні клапани з керуванням від термореле без датчика
Код замовлення Тип Приєднання Kv, m3/h Діапазон регулювання Макс. температура датчика Макс. тиск на датчику Довжина кап. трубки, м Розмір датчика, мм
003N8210 FJVA 15 G 1/2 1.9 m3/h 0 ... 30°C -25°С ... 55 °С 0 ... 10 бар - -
003N8211 AVTA 15 G 1/2 1.9 m3/h 25 ... 65°C -25 - 130 °C 0 ... 10 бар - -
003N8215 AVTA 20 G 3/4 3.4 m3/h 25 ... 65°C -25 - 130 °C 0 ... 10 бар - -
003N8216 AVTA 25 G 1 5,5 m3/h 25 ... 65°C -25°С ... 90 °С 0 ... 10 бар - -
003N8244 FJVA 20 G 3/4 3.4 m3/h 0 ... 30°C -25°С ... 55 °С 0 ... 10 бар - -
003N8245 AVTA 25 G 1 5,5 m3/h 0 ... 30°C -25 - 130 °C 0 ... 10 бар - -
