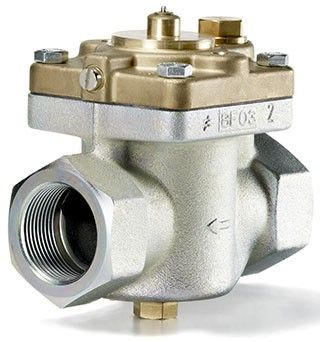

Корпус клапана WVS, WVTS, WVH

Корпус клапана WVS, WVTS, WVH
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Говдя Вадим: 068 957 20 05
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію

Кожух клапана типу WVS, WVTS, WVH


Регулятори тиску конденсації (водяні клапани), типів WVFX і WVS використовуються для регулювання потоку води в холодильних установках з водяним охолодженням конденсаторів. Регулятори тиску конденсації (водяні клапани), забезпечують регулювання тиску конденсації у визначених межах під час роботи. При зупинці холодильної установки потік охолоджувальної води автоматично перекривається. Регулятори тиску конденсації (водяні клапани), можна використовувати з легкозаймистими холодоагентами. Подвійне ущільнення між холодоагентом і водопроводом гарантує, що в разі пошкодження сильфона і витоку холодоагенту, він не зможе потрапити у воду. Це суттєво обмежує небезпечний вплив. Це означає, що клапан можна використовувати разом з двостінним теплообмінником, а водяний контур в такій системі не потрібно розглядати як частину установки для легкозаймистих холодоагентів. (EN378-1:2008, пункт 4.4.2.2).


Особливості корпуса

  • Робоче середовище: Прісна вода та нейтральний розсіл;
  • Не потребує електроживлення - самодіючий;
  • Відкривається при підвищенні тиску конденсації;
  • Повний діапазон витрат від 1,4 до 300 м³/год;
  • Версія WVFX з низькою витратою - 0,63 м³/год, (доступна за запитом);
  • Нечутливий до бруду;
  • WVFX 10 - 25 доступні в корпусі з нержавіючої сталі;
  • Підходить для легкозаймистих холодоагентів.

Функції клапана


Імпульси тиску конденсації передаються через сильфонний елемент на конус клапана, завдяки чому клапан - навіть при дуже малих коливаннях тиску - здатний регулювати кількість води, необхідну конденсатору.

Клапани розвантажені по тиску таким чином, що зміна тиску води не впливає на їх налаштування.

Для захисту холодильної установки від високого тиску в разі припинення подачі води в конденсатор настороні високого тиску слід встановити запобіжний вимикач типу KP або RT.

З'єднання на стороні води - внутрішні BSP, а з'єднання на стороні нагнітання компресора - 1∕4 дюйма. / 6 мм факел.. Корпус клапанів WVFX 10 - 25 виготовлений з гарячештампованої латуні, а для WVFX 32 - 40 - з чавуну. WVFX 15, WVFX 20 і WVFX 25 також можуть поставлятися в корпусі з нержавіючої сталі.

Усі металеві зовнішні деталі клапана мають поверхневу обробку для захисту від корозії під дією конденсату тощо. Можна замовити клапан WVFX зворотної дії, який відкривається при зниженні тиску холодоагенту.

Клапани зворотної дії найчастіше використовуються в байпасних лініях і теплових насосах.
Документація для - Корпус клапана WVS, WVTS, WVH
Зображення - Корпус клапана WVS, WVTS, WVH

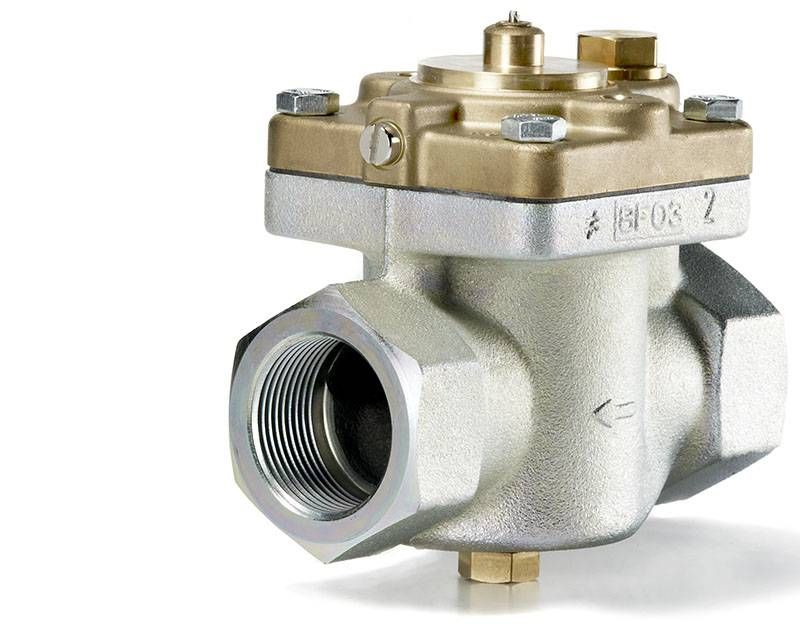

danfoss-korpusa-wvs-wvts
Доступні для замовлення модифікації - Корпус клапана WVS, WVTS, WVH
Код замовлення Тип Приєднання Kv, m3/h Діапазон регулювання Макс. температура датчика Макс. тиск на датчику Довжина кап. трубки, м Розмір датчика, мм
016D5032 Кожух клапана WVH G 1 1/4 12,5 m3/h -25 - 90 °C - 10 bar - -
016D5040 Кожух клапана WVH G 1 1/2 21 m3/h -25 - 90 °C - 10 bar - -
016D5050 Кожух клапана WVH 2 in 32 m3/h -25 - 90 °C - 10 bar - -
016D5065 Кожух клапана WVH 2 1/2 in 45 m3/h -25 - 90 °C - 10 bar - -
016D5080 Кожух клапана WVH 3 in 80 m3/h -25 - 90 °C - 10 bar - -
016D5100 Кожух клапана WVH 4 in 125 m3/h -25 - 90 °C - 10 bar - -
016D5150 Корпус для водорегулюючого клапана, WVH 2 in 32 m3/h -25 - 90 °C - 10 bar - -
016D5165 Корпус для водорегулюючого клапана, WVH 2 1/2 in 45 m3/h -25 - 90 °C - 10 bar - -
016D5180 Корпус для водорегулюючого клапана, WVH 3 in 80 m3/h -25 - 90 °C - 10 bar - -
